SMA Solar Technology AG
Anforderungen an das Hutschienennetzteil:
☐ Ausgangsspannung DC: 12 V (Toleranz: ±10 %)
☐ Nennstrom: 1,5 A
Anforderungen an das Kabel für den Anschluss des Hutschienennetzteils an den Sunny
Home Manager:
☐ Aderquerschnitt: 0,2 mm
☐ Das Kabel hat mindestens 2 Adern.
Vorgehen:
1. Das Hutschienennetzteil auf der Hutschiene montieren (siehe Dokumentation des
Hutschienennetzteils).
2. Das Kabel für den Sunny Home Manager an das Hutschienennetzteil anschließen (siehe
Dokumentation des Hutschienennetzteils). Dabei die nicht benötigten Adern bis zum
Kabelschirm kürzen.
3. Die Aderfarben notieren:
Anschlüsse am Hutschienennetzteil
DC+
DC−
4. Am anderen Ende des Kabels 4 cm Kabelmantel entfernen.

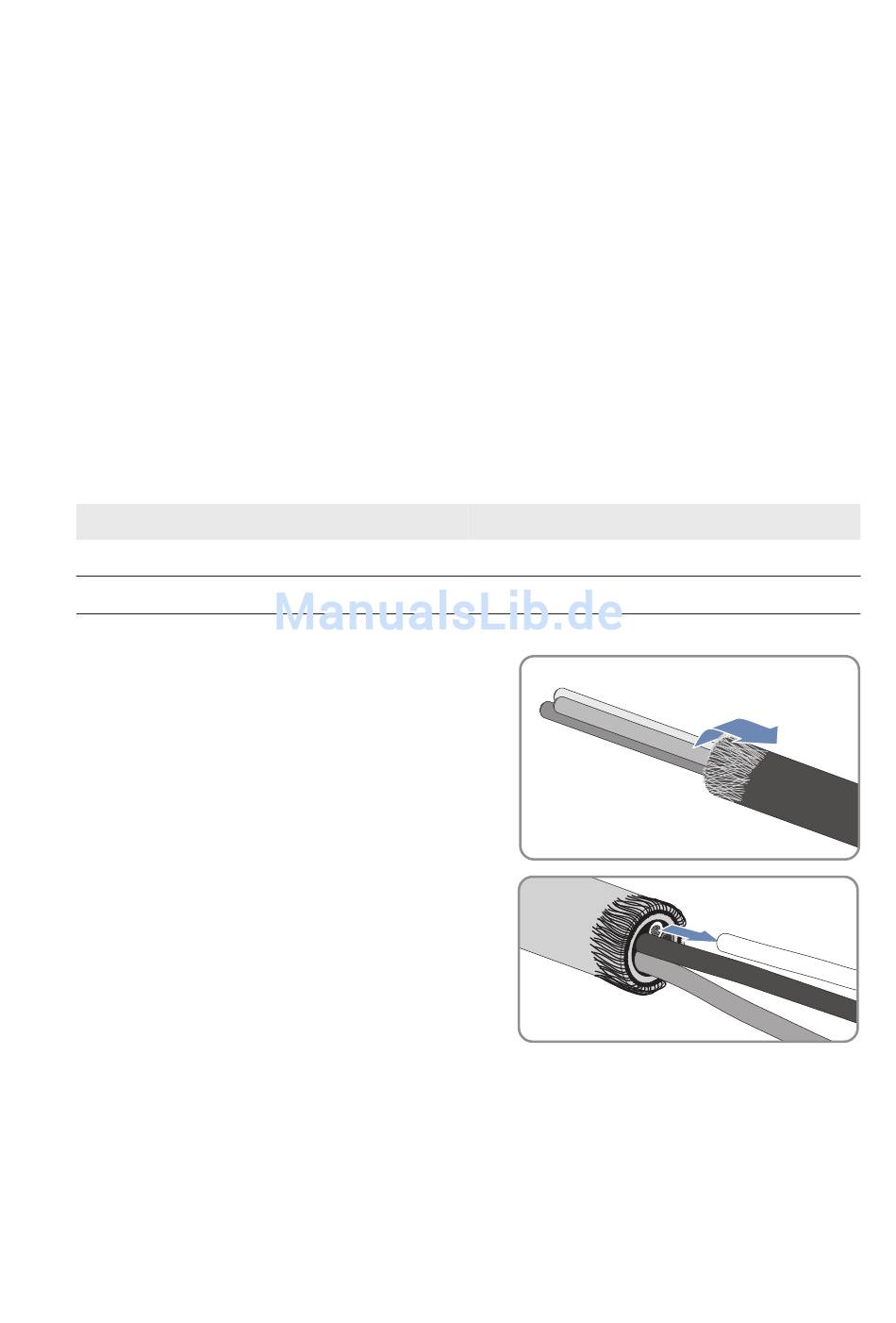

5. Den Kabelschirm auf ca. 5 mm kürzen. Dabei
den überschüssigen Kabelschirm auf den
Kabelmantel umschlagen.
6. Nicht benötigte Adern bis zum Kabelmantel
kürzen.
7. Die Adern ca. 6 mm abisolieren.
Installationsanleitung
2 2
... 1,5 mm
Aderfarbe
HoMan-IA-de-19
7 Anschluss
49
