FI
vassa 5 annettuja minimisuojaetäisyyksiä. Asen-
nustelineen asennusmitat on esitetty kuvassa 6.
HUOM! Asennustelineen kiinnitysruuvien kohdalla,
paneelin takana tulee olla tukirakenteena esim. lau-
ta, johon ruuvit kiinnittyvät tukevasti. Jos paneelin
takana ei ole lautoja, ne voidaan kiinnittää tukevasti
myös paneelin päälle.
2. Nosta kiuas seinässä olevaan telineeseen siten,
että telineen alaosan kiinnityskoukut menevät
kiukaan rungon reunan taakse ja kiukaan yläosan
ura painuu asennustelineen päälle.
3. Lukitse kiuas yläreunasta ruuvilla asennustelinee-
seen.
KV50SE–KV90SE
1. Kiinnitä kiukaan asennusteline seinään mukana tule-
villa ruuveilla noudattaen taulukossa 2 ja kuvassa 5
annettuja minimisuojaetäisyyksiä. Asennustelineen
asennusmitat on esitetty kuvassa 6.
HUOM! Asennustelineen kiinnitysruuvien kohdalla,
panelin takana tulee olla tukirakenteena esim. lau-
ta, johon ruuvit kiinnittyvät tukevasti. Jos paneelin
takana ei ole lautoja, ne voidaan kiinnittää tukevasti
myös paneelin päälle.
2. Nosta kiuas seinässä olevaan telineeseen siten,
että kiinnitystankojen päät menevät kiukaan poh-
jan rei'istä sisään.
3. Kiinnitä kiuas yläosastaan asennustelineeseensä
kiinnityspidikkeellä.
T7C-T9C, K10.5GS-K15GS
Kiuas kiinnitetään lattiaan kahdesta jalasta, jaloissa
olevista kiinnityskohdista.
Ennen kiukaan kiinnitystä on huomioitava vähim-
mäissuojaetäisyydet palaviin materiaaleihin. Katso
taulukko 2 sekä kuva 5.

3.3. Suojakaide

Jos kiukaan ympärille tehdään suojakaide, on nou-
datettava kuvassa 5 sekä taulukossa 2 annettuja
suojaetäisyyksiä.

3.4. Ohjauskeskuksen ja antureiden asennus

Ohjauskes kuksen mukana on tarkemmat ohjeet
keskuksen ja termostaatin antureiden asennuksesta.

3.4.1. Soveltuvat ohjauskeskukset:

Harvia Xenio Combi CX110C
•
Harvia Xafir Combi CS110C
•
Harvia Xenio Combi CX110C + LTY17
•
Harvia Xafir Combi CS110C + LTY17
•

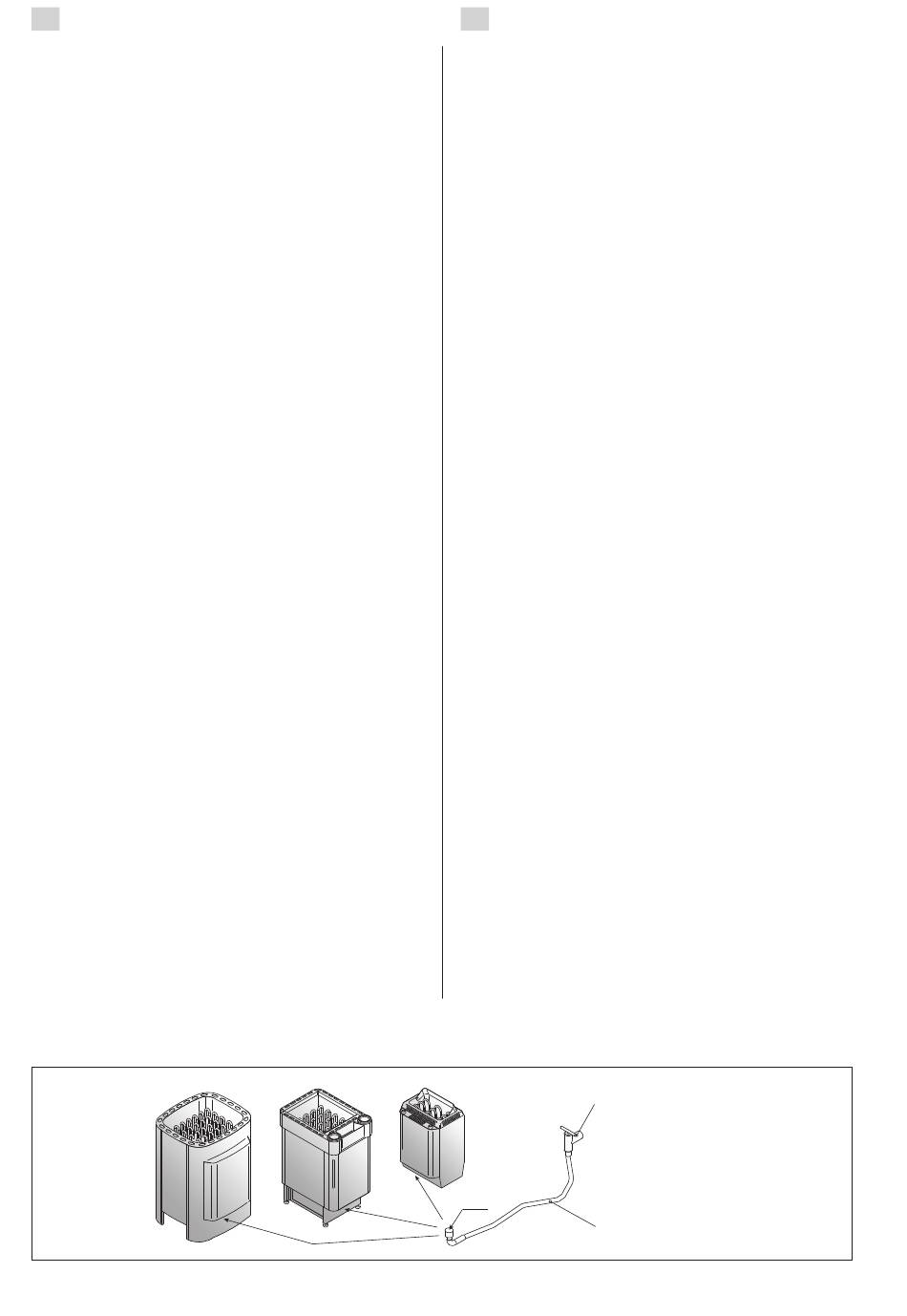

Kuva 7. Automaattinen vedentäyttö
Bild 7. Automatisk vattenpåfyllning
16
SV
den som anges i tabell 2 och bild 5. Ställningens
installationmått beskrives i bild 6.
OBS! Fästskruvarna måste placeras så att de fäster i
en hållfast stödkonstruktion bakom panelen. Om det
inte finns någon reglar eller bräder bakom panelen,
kan bräder också fästas utanpå panelen.
2. Lyft upp aggregatet på ställningen så att fästkro-
karna på ställningens nedre del sträcker sig bakom
aggregatstommens kant och spåret i aggregatets
övre del passas in i mot ställningen
3. Lås fast aggregatet vid ställningen med hjälp av
fästskruvarna i övre kanten.
KV50SE–KV90SE
1. Fäst monteringsställningen på väggen med de
medföljande skruvarna. Iakta säkerhetsavstånden
som anges i bild 5 och tabell 2. Ställningens instal-
lationmått beskrives i bild 6.
OBS! Fästskruvarna måste placeras så att de fäster i
en hållfast stödkonstruktion bakom panelen. Om det
inte finns någon reglar eller bräder bakom panelen,
kan bräder också fästas utanpå panelen.
2. Lyft upp aggregatet på den fastskruvade ställ-
ningen på så sätt, att fästskenornasändar går in
i de avsedda hålen i aggregatets botten.
3. Fäst aggregatet övre del vid ställningen med hjälp
av den därför avsedda hållaren.
T7C-T9C, K10.5GS-K15GS
Aggregatets ben har två fästpunkter för fästning
vid golvet.
Innan montering påbörjas bör du kontrollera mi-
nimiavstånden till brännbara material. Se tabell 2
samt bild 5.
3.3. Skyddsräcke
Om ett skyddsräcke monteras runt aggregatet, måste
de i bild 5 och tabell 2 angivna säkerhets avstånden
iakttas.

3.4. Montering av styrcentral och sensorer

Närmare anvisningar om hur styrcentral monteras
medföljer förpackningen.
3.4.1. Lämpliga styrcentral:
Harvia Xenio Combi CX110C
•
Harvia Xafir Combi CS110C
•
Harvia Xenio Combi CX110C + LTY17
•
Harvia Xafir Combi CS110C + LTY17
•
Sulkuventtiili
Avstängningsventil
Kylmä vesi
Kall vatten
Max 1 MPa (10 bar)
R¾
Liitäntäletku
Anslutningsslang
