Gerätebeschreibung - Schnellübersicht

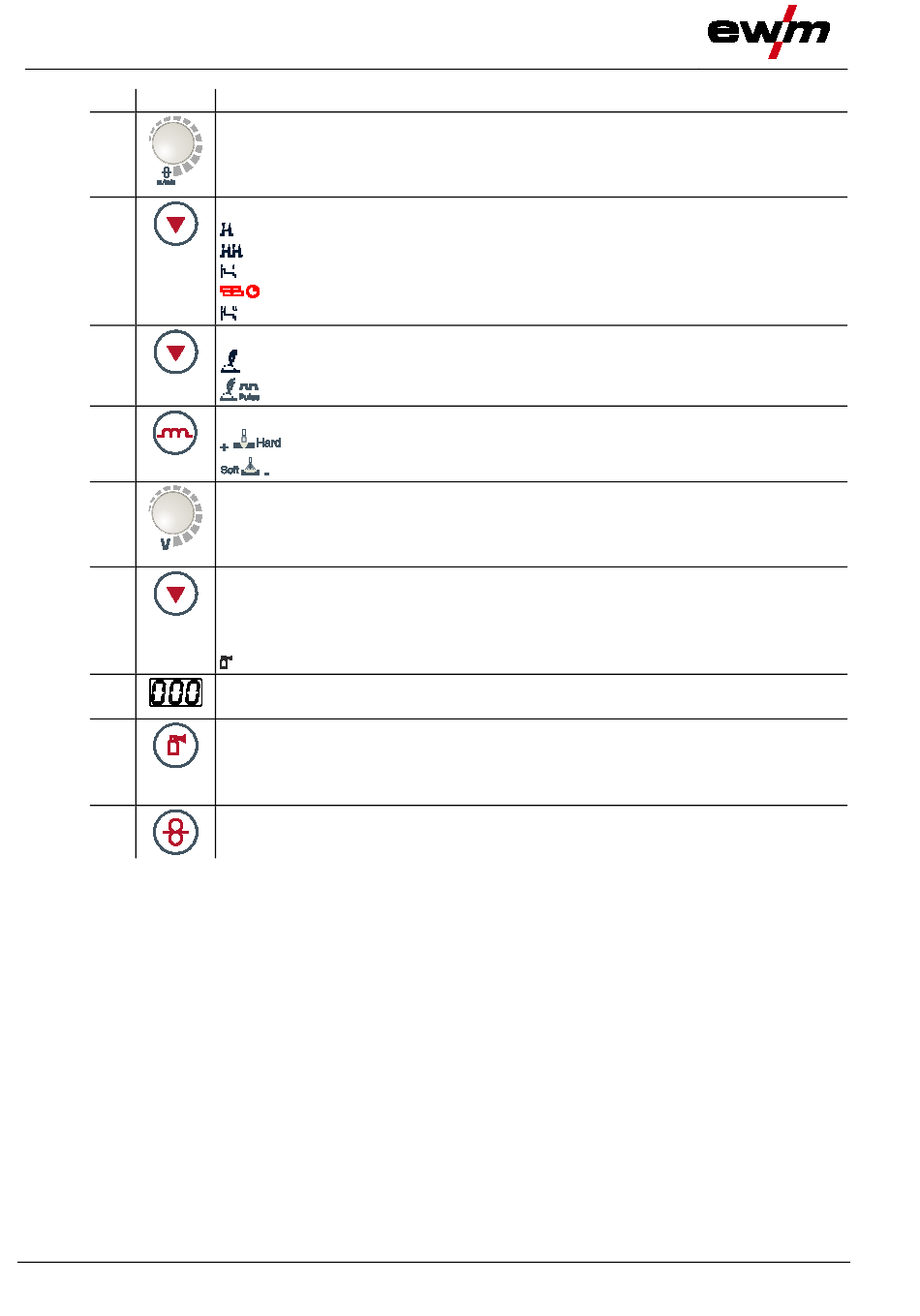

Gerätesteuerung - Bedienelemente
Pos. Symbol
6
7
8
9
10
11
12
13
14
20
Beschreibung
0
Drehknopf, Schweißparametereinstellung
• ---------- Einstellung der Schweißaufgabe (JOB). Bei Geräteserie Phoenix Expert
erfolgt die Anwahl der Schweißaufgabe an der Steuerung der Stromquelle.
• ---------- Einstellen der Schweißleistung und weitere Schweißparameter.
Drucktaste, Anwahl Betriebsart
2-Takt
4-Takt
Signalleuchte leuchtet grün: 2-Takt-Spezial
Signalleuchte leuchtet rot: MIG-Punkten
4-Takt-Spezial
Drucktaste Schweißart
------- Standardlichtbogen-Schweißen
---- Impulslichtbogen-Schweißen
Drucktaste, Drosselwirkung (Lichtbogendynamik)
Lichtbogen härter und schmaler
Lichtbogen weicher und breiter
Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm
•
Korrektur der Lichtbogenlänge von -9,9 V bis +9,9 V.
•
Anwahl der Schweißprogramme 0 bis 15 (nicht möglich wenn Zubehörkomponenten
wie z. B. Programmbrenner angeschlossen sind).
Drucktaste, Parameteranwahl rechts
VOLT
Schweißspannung
Prog
Programmnummer
kW
Schweißleistungsanzeige
Gasdurchflussmenge (Option)
Anzeige, rechts
Schweißspannung, Programmnummer, Motorstrom (Drahtvorschubantrieb)
Drucktaste Gastest / Spülen
•
Gastest:
Zum Einstellen der Schutzgasmenge
•
Spülen:
Zum Spülen langer Schlauchpakete
> siehe Kapitel 5.6
Drucktaste, Drahteinfädeln / Motorstrom (Drahtvorschubantrieb)
> siehe Kapitel 5.8.2.4
099-005508-EW500
04.04.2016
