Gerätebeschreibung - Schnellübersicht
Frontansicht
4
Gerätebeschreibung - Schnellübersicht
4.1

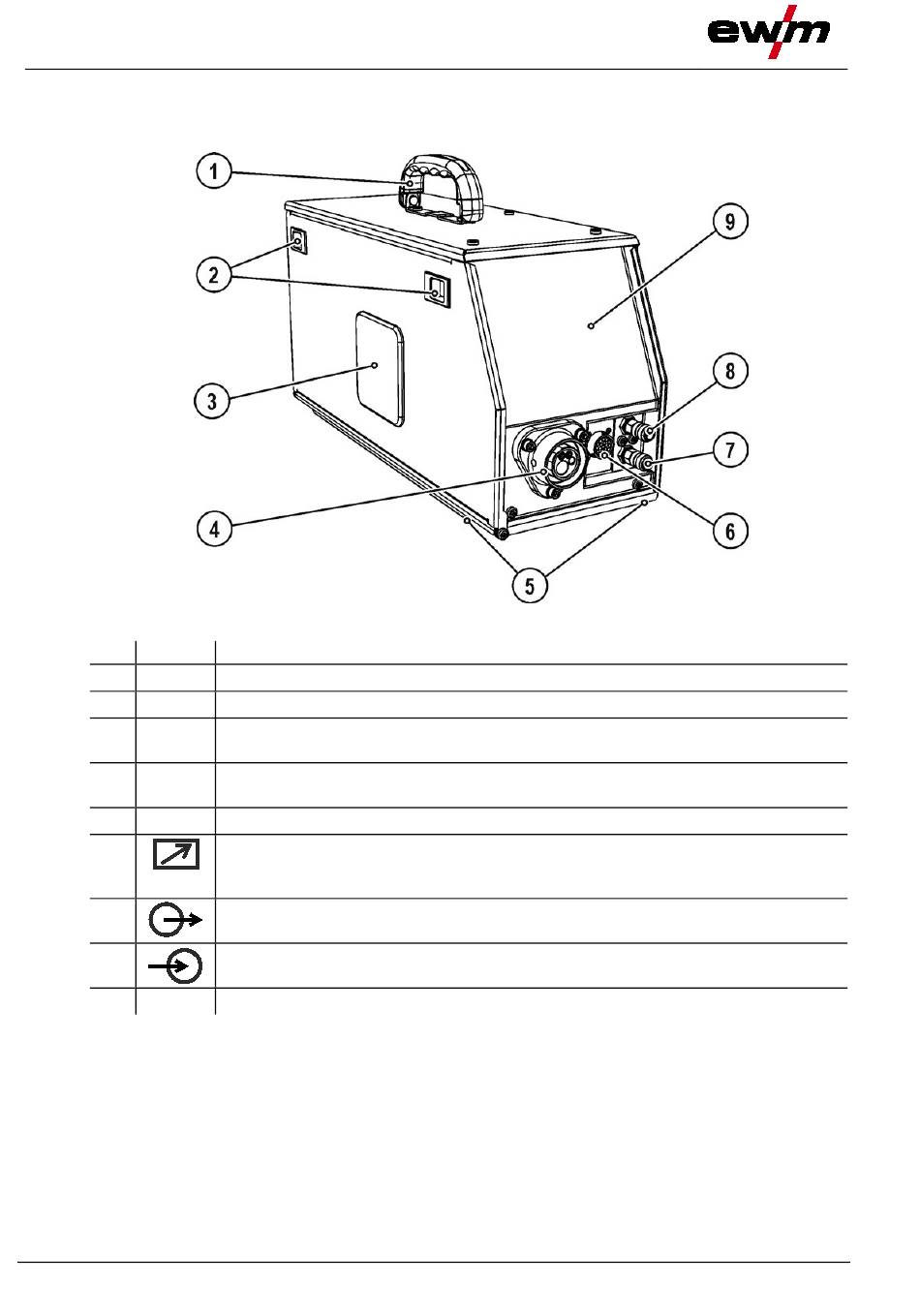

Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
16
Beschreibung
0
Transportgriff
Schiebeverschluss, Verriegelung der Schutzklappe
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Gerätefüße
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Gerätesteuerung > siehe Kapitel 4.4
Abbildung 4-1
099-005508-EW500
04.04.2016
