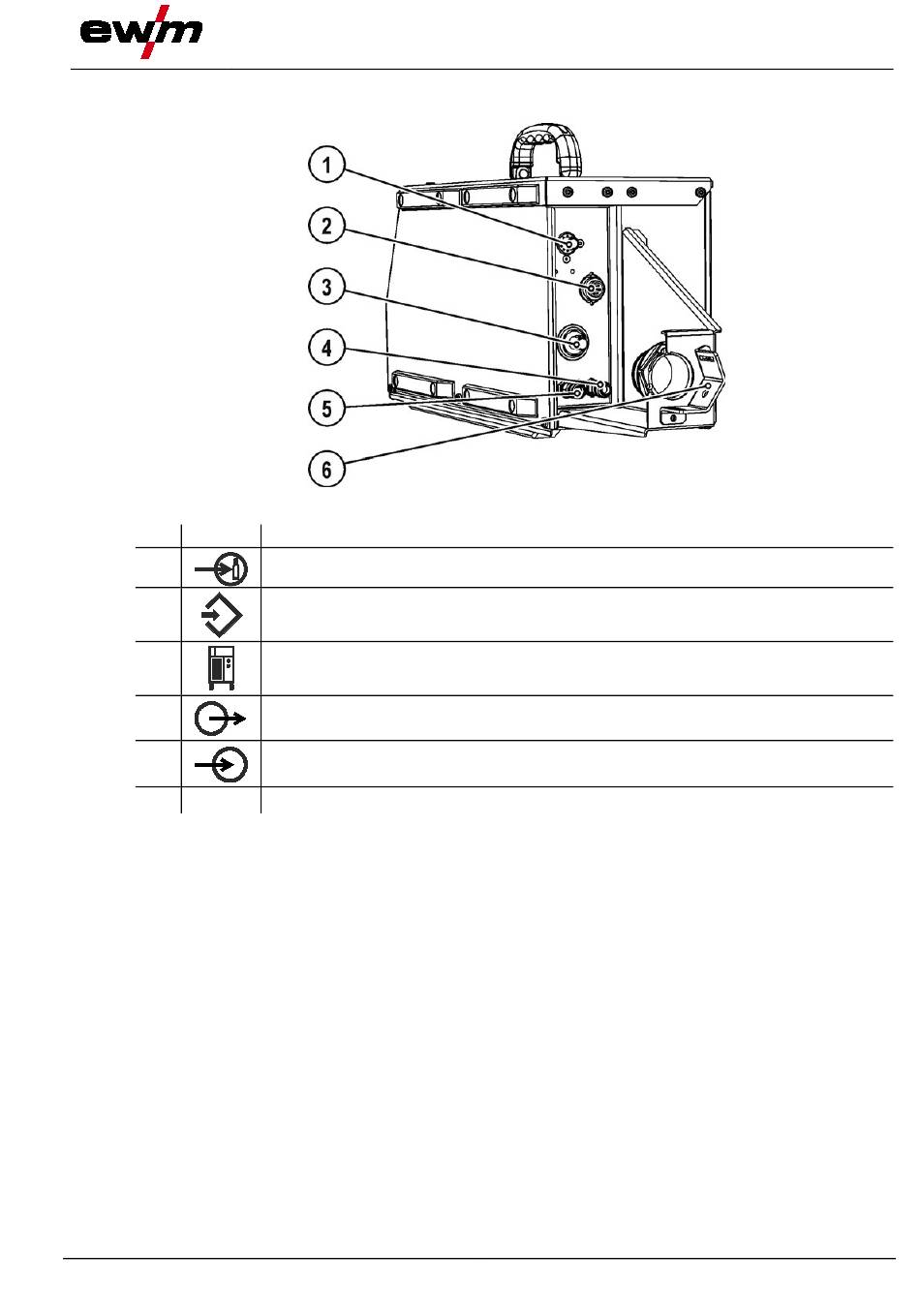

4.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
099-005508-EW500
04.04.2016
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Zugentlastung Zwischenschlauchpaket > siehe Kapitel 5.5.1
Abbildung 4-2
Rückansicht
17
