Gerätebeschreibung - Schnellübersicht

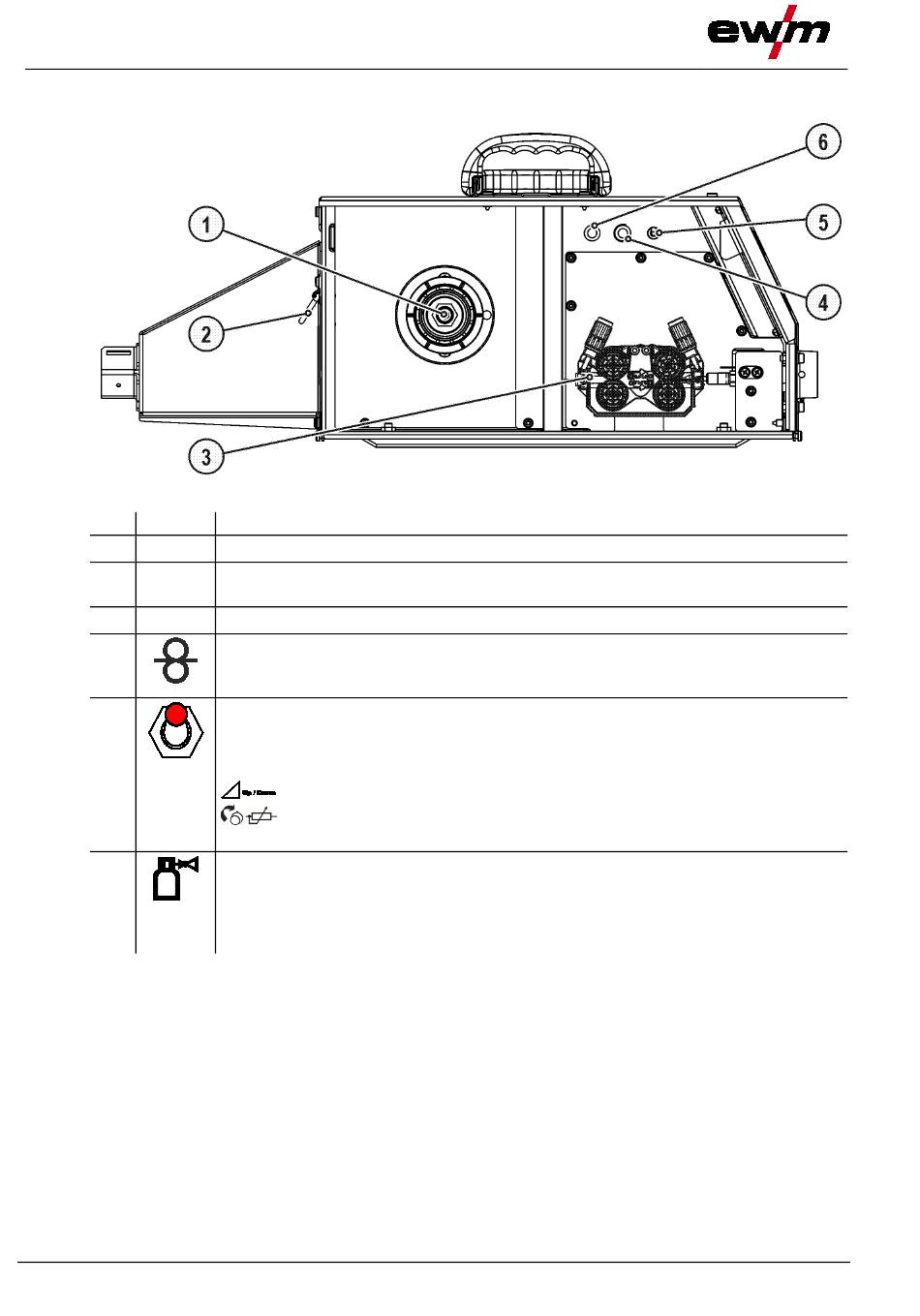

Innenansicht
4.3
Innenansicht
Pos. Symbol
1
2
3
4
5
6
18
Beschreibung
0
Drahtspulenaufnahme
Haltebügel
Zugentlastung Zwischenschlauchpaket (Variante Karabinerhaken) > siehe Kapitel 5.5.2
Drahtvorschubantrieb
Drucktaste Drahteinfädeln
Einfädeln der Drahtelektrode nach dem Drahtspulenwechsel. (Der Schweißdraht wird
spannungs- und gasfrei durch das Schlauchpaket bis zum Schweißbrenner eingefädelt.
Umschalter Gerätebedienung (Arbeitspunkt)
Der Arbeitspunkt (Drahtgeschwindigkeit / Schweißspannung) kann entweder an der
Steuerung des Drahtvorschubgerätes, mit einem Fernsteller oder über einen
entsprechenden Up/Down-Schweißbrenner eingestellt werden.
- Arbeitspunkt mit Up/Down-Schweißbrenner einstellen.
- Arbeitspunkt an Drahtvorschubgerätesteuerung oder am Fernsteller
einstellen (standard).
Drucktaste, Gastest
Während Prüfung und Einstellung der Gasdurchflussmenge bleiben Schweißspannung
und Drahtvorschubmotor abgeschaltet. Hierdurch wird ein hohes Maß an Sicherheit für
den Schweißer gewährt, weil ein versehentliches Zünden des Lichtbogens nicht
möglich ist. Das Schutzgas fließt, so lange die Drucktaste betätigt wird.
Abbildung 4-3
099-005508-EW500
04.04.2016
