RIB Ecopesi S Montageanleitung Seite 6

I
M
ONTAGGIO ECOPESI S CENTRALE PER PORTE FINO A 9 m
Per porte con larghezza fino a 3,2 m o comunque fino a 9 mq di superficie

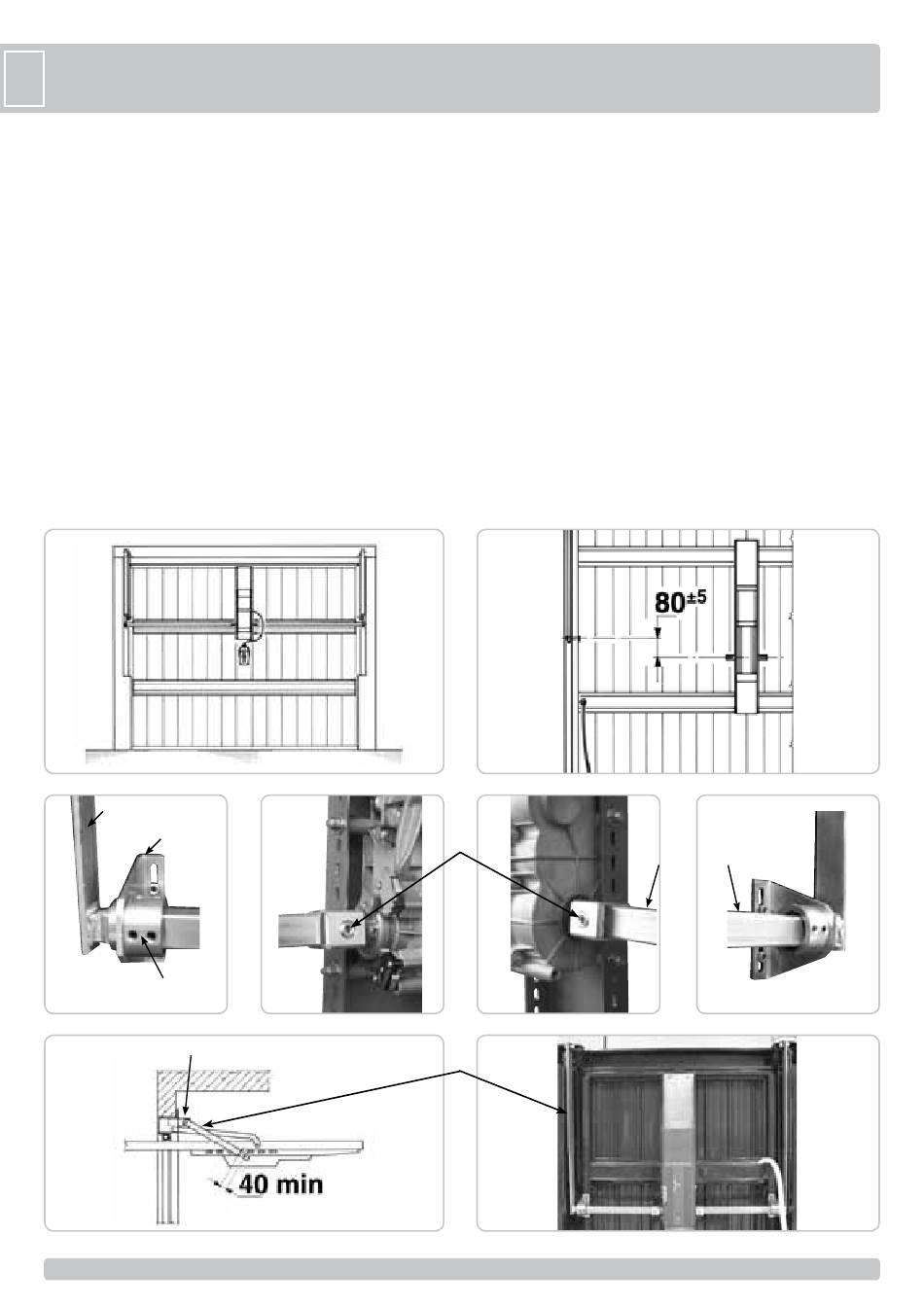

è indispensabile l'uso di un ECOPESI S (AA40806) montato come mostra
la figura 5 e di UNA COPPIA DI LEVE DIRITTE TELESCOPICHE cod.
ACG8158 (o di una COPPIA DI LEVE CURVE TELESCOPICHE cod.
ACG8159) e degli accessori per rinvio laterale cod. ACG8164.
- Verificare lo spazio a disposizione degli attacchi del riduttore, la corretta
bilanciatura della basculante e che i cuscinetti di scorrimento non siano
bloccati.
- Con rivetti o viti si dovranno fissare gli ANGOLARI al telaio superiore,
rispettando le misure presenti in Fig. 15. Avvitare i FODERI DELLE
LEVE agli angolari con le viti in dotazione.
N.B.: La lunghezza del FODERO DELLE LEVE va modificata a seconda
dell'altezza della porta. É necessario, quindi, accorciare sia il
fodero che la leva in maniera che, a porta aperta, il fodero disti
4cm circa dal centro del perno di traino (Fig. 11). Si otterrà così il
risultato come mostra la Fig. 12.
- Il LONGHERONE dell'ECOPESI S va fissato in centro perfetto al
telo mobile. Posizionare l'ECOPESI S sfruttando le asole presenti sul
longherone. L'ECOPESI S deve rispettare la distanza di 80 ± 5 mm
tra l'asse del perno del braccetto originale della basculante e il centro
albero dell'elettroriduttore (vedere Fig. 6).
LEVA DIRITTA
SQUADRETTA
DI SUPPORTO
BUSSOLA CON GRANI
ANGOLARI
7
2
- Fissare con rivetti le SQUADRETTE DI SUPPORTO come da Fig. 7 e
10 in perfetto allineamento con l'albero dell'elettroriduttore.
- Tagliate il "TUBO DI TRASMISSIONE L = 3 M" in due pezzi ed infilateli
sull'albero motore. Serrate i grani dei QUADRI DI FISSAGGIO per
bloccarne la posizione.
- Accorciateli dalla parte opposta in modo che si possano infilare sulle
leve. Fate attenzione che i TUBI DI TRASMISSIONE siano ben allineati
e non divaricati (Fig. 12). Con l'uso del "TUBO DI TRASMISSIONE
L = 3 m" (cod. ACG2090) si trasmette il movimento alla "COPPIA DI
LEVE DIRITTE TELESCOPICHE" cod. ACG8158 (o alla "COPPIA
DI LEVE CURVE TELESCOPICHE" cod. ACG8159 - DA SALDARE
AL TUBO DI TRASMISSIONE!) che devono essere sempre montate
lateralmente (Fig. 5).
- Controllare che le "LEVE DIRITTE TELESCOPICHE" siano perfettamente
perpendicolari e non urtino i cassonetti dei contrappesi o la parte mobile
della porta, vedere Fig. 7-10. Se lo spazio compreso tra il telaio mobile
della porta e i cassonetti che contengono i contrappesi è meno di 15
mm, si dovrà usare la "COPPIA DI LEVE CURVE TELESCOPICHE"
sempre rispettando le misure di Fig. 15-16.
- Infilare le leve nei foderi dopo averle ingrassate e successivamente
infilarle sui tubi di trasmissione. Serrare i grani di bloccaggio delle
bussole.
5
QUADRI DI
SERRAGGIO
8
FODERO DELLE LEVE
11
6
6
TUBO DI TRASMISSIONE
9
6
10
12
