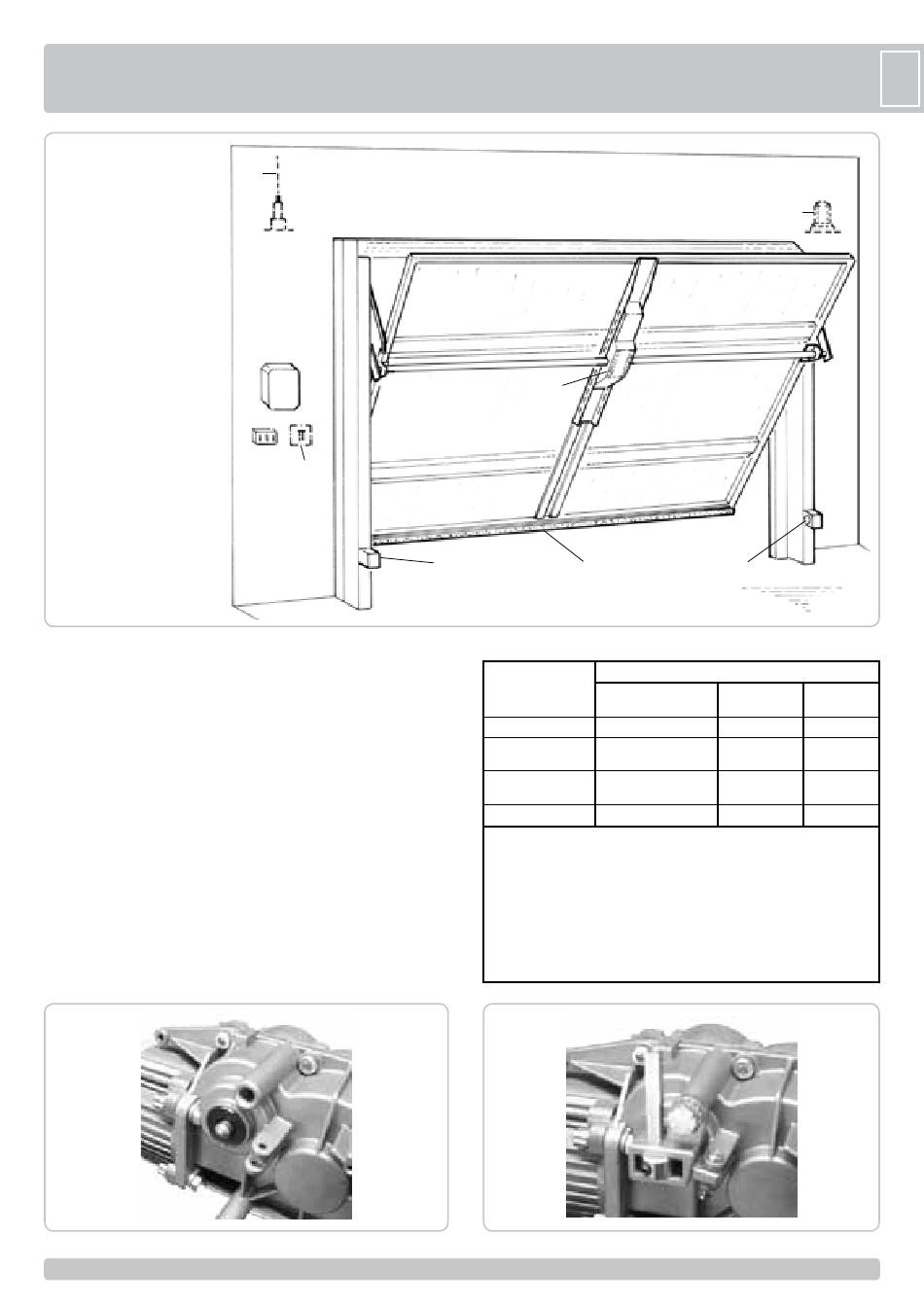

1 - Operatore ECOPESI-S
2 - Antenna radio
3 - Lampeggiatore
4 - Selettore a chiave
5 - Costa a fotocellule
"Fotocosta"
6 - Fotocellule interne
C
ONTROLLO PRE-INSTALLAZIONE
N.B. È obbligatorio uniformare le caratteristiche della basculante alle
norme e leggi vigenti. La basculante può essere automatizzata solo
se in buono stato e se rispondente alla norma EN 12604.
- La basculante non deve presentare porte pedonali. In caso contrario
occorrerà prendere opportune precauzioni in accordo al punto 5.4.1
della EN12453 (ad esempio impedire il movimento del motore quando
il portoncino è aperto, grazie ad un microinterruttore opportunamente
collegato al quadro).
- Non bisogna generare punti di intrappolamento (ad esempio tra
basculante aperta e parete).
A
SSEMBLAGGIO LEVA DI SBLOCCO
Per prevenire danneggiamenti all'operatore dovuti al trasporto, il gruppo di
sblocco vi viene fornito smontato.
È quindi necessario rimontarlo come mostrato dalle due immagini
sottostanti.
2
4
1
6
5
COMPONENTI DA INSTALLARE SECONDO LA NORMA EN12453
TIPO DI COMANDO
(fuori da area pubblica*) (area pubblica)
a uomo presente
a impulsi in vista
(es. sensore)
a impulsi non in vista
(es. telecomando)
automatico
* esempio tipico sono le chiusure che non accedono a pubblica via
A: P ulsante di comando a uomo presente (cioè ad azione mantenuta), come cod.
ACG2020
B: Selettore a chiave a uomo presente, come cod. ACG1010
C: Regolazione della forza del motore
D: C oste come cod. ACG3010 o Fotocellule come cod.ACG8026 e/o altri dispositivi
di limitazione delle forze entro i limiti della norma EN12453 - Appendice A.
E: F otocellule, es. cod. ACG8026 (Da applicare ogni 60÷70 cm per tutta l'altezza
della porta fino ad un massimo di 2,5 m - EN 12445 punto 7.3.2.1)
3
5
5
3
6
USO DELLA CHIUSURA
Persone esperte
Persone esperte Uso illimitato
A
B
C o E
C o E
C o E
C e D, o E
C e D, o E
C e D, o E
I
2
-
C e D, o E
C e D, o E
C e D, o E
4
