P
ORTES BASCULANTES A PANNEAU ARTICULE

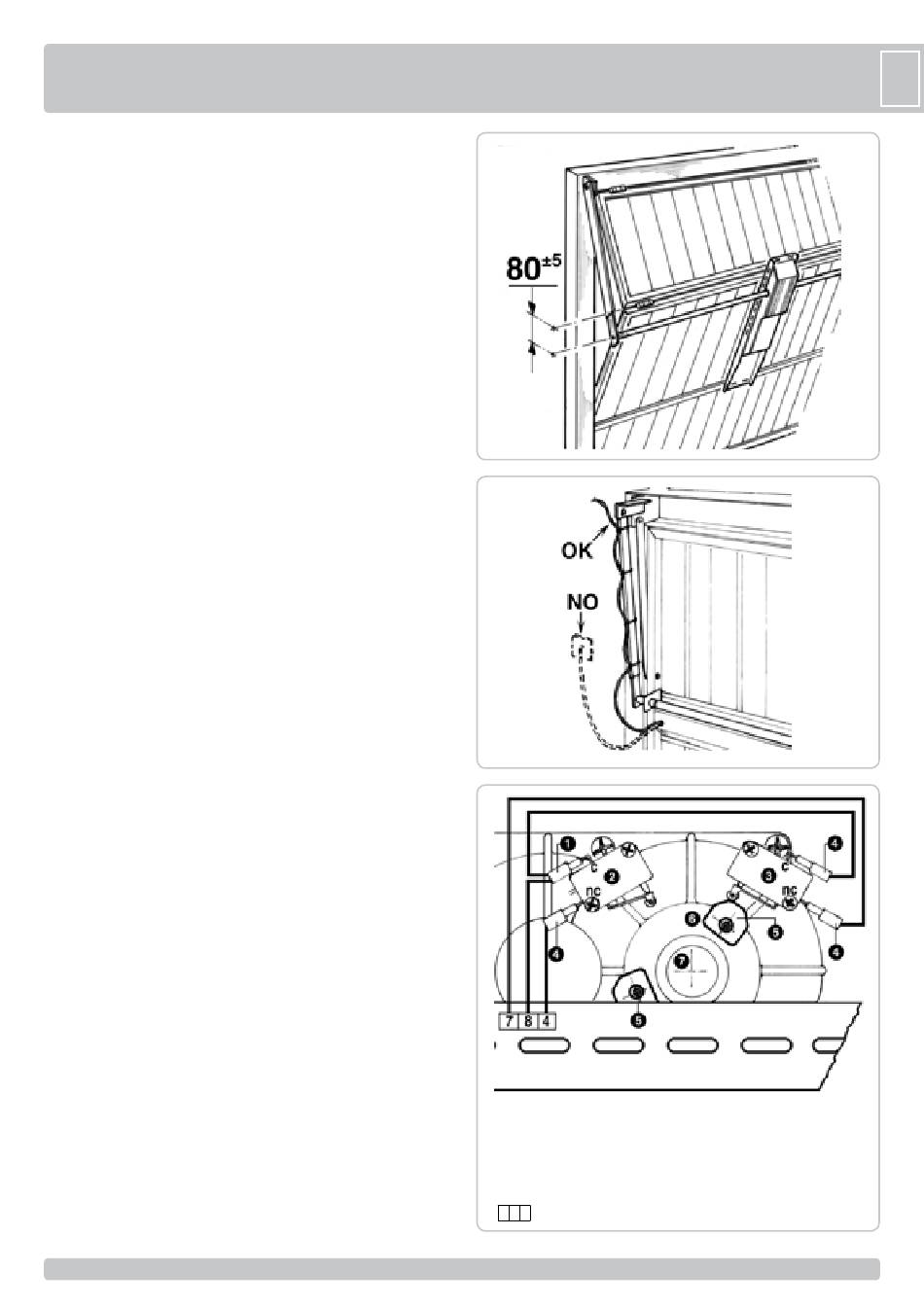

L'installation est similaire à celle déjà décrite pour une porte basculante
à panneau rigide. L'axe de rotation de l'Ecopesi doit se trouver à environ
80±5 mm en dessous de l'axe de la charnière externe de la porte
basculante (Voir Fig. 17).
Les attaches supérieures doivent pivoter le plus près possible du centre
des charnières supérieures de la porte basculante et être soudées en
équerre de façon à bien guider le levier téléscopique qui doit être monté
parallèle au panneau de la porte basculante.
Le rééquilibrage de la porte basculante n'est nécessaire que pour cette
application afin d'assurer le moindre effort. En effet, Europesi doit être
monté avec le moteur tourné vers le bas, c'est-à-dire à l'inverse par
rapport aux applications traditionnelles.
F
IXAGE DU CABLE ELECTRIQUE
Le câble électrique qui provient de l'appareillage de l'électroréducteur
devra être fixé au levier téléscopique au moyen d'attaches en plastique,
comme celles représentées dans la Fig. 18.
Le câble devra former des courbes afin de ne pas être soumis àdes
tensions ou des accrocs pendant le mouvement de la porte.
Il est conseillé de protéger le câble à la sortie du trou dans la tôle de la
porte, pour en éviter le sectionnement par le mouvement de la porte.
R
EGOLAZIONE FINECORSA
Pour régler la course, il suffit de déplacer les cliquets montés sur le
disque (utiliser une clé Allen n°3).
Régler l'ouverture maximum de façon à ce que la porte reste légèrement
inclinée pour faciliter la fermeture (fig.19).
Pour ce qui est des accordements électriques qui doivent être effectués
des fins de course et la centrale de commande, il suffit de respecter les
indications du schéma présenté ci-dessus.
1 - Fastom bleu
2 - Fin de course de fermeture
3 - Fin de course ouverture
4 - Fastom rose
5 - Gâchette
6 - Disque porte-gâchette
7 - Arbre de traction
7 8 4 - Bornes du tableau de commande
15
15
F
17
18
19
