RIB Ecopesi S Montageanleitung Seite 12

F

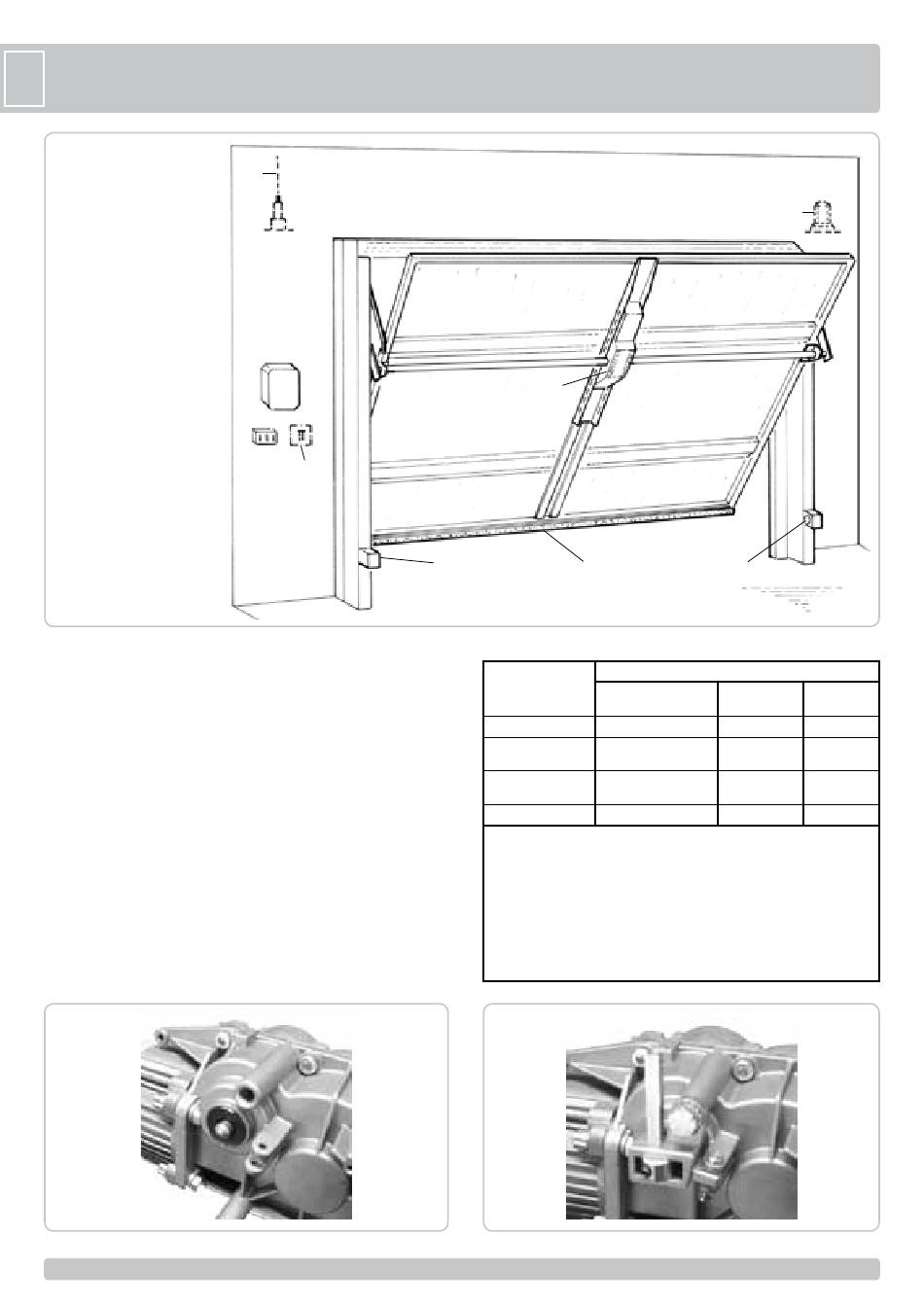

1 - Opérateur ECOPESI-S
2 - Antenne radio
3 - Feu clignotant
4 - Sélecteur à clé
5 - Cordon photoelectric
"Fotocosta"
6 - Photocellules intérieures
C
ONTROLE DE PRE-INSTALLATION
N.B. Il est obligatoire d'uniformiser les caractéristiques de la porte
basculante aux normes et lois en vigueur. La porte basculante ne
peut être automatisée que si elle est en bon état et si elle répond à
la norme EN 12604.
- La porte basculante ne doit pas avoir de portes piétonnes. Dans le cas
contraire, il faudra prendre les précautions adéquates selon le point 5.4.1
de la EN12453 (par exemple empêcher le mouvement du moteur quand
le portillon est ouvert, grâce à un micro-interrupteur branché de façon
appropriée dans la centrale).
- Il ne faut pas créer de point de prise au piège (par exemple entre la porte
basculante ouverte et le mur).
A
SSEMBLAGE LEVIER DE DÉBLOCAGE
Afin d'éviter tout risque de dommages à l'opérateur dus au transport, le
groupe de déblocage est livré entièrement démonté.
Il est donc indispensable de procéder au remontage de ce dernier, en se
conformant aux deux illustrations ci-dessous.
2
4
1
6 5
PARTIES À INSTALLER CONFORMÉMENT À LA NORME EN12453
TYPE DE COMMANDE
(au dehors d'une zone publique*) (zone publique)
homme presente
impulsion en vue
(capteur)
impulsion hors de vue
(boîtier de commande)
automatique
* example typique: fermetures qui n'ont pas d'accès à un chemin public
A: Touche de commande à homme present (à action maintenue), code ACG2013
B: Sélecteur à clef à homme mort, code ACG1010
C: Réglage de la puissance du moteur
D: D isposif encodeur (PLUS) ou cordon de securité, cod. ACG3010 et/ou autres
dispositifs de limitation des forces dans les limites de la norme EN12453-
appendice A.
E: C ellules photo-électriques, code ACG8026 (Appliquer chaque 60÷70 cm pour
toute la taille de la colonne de la porte jusqu'à un maximum de 2,5 m - EN 12445
point 7.3.2.1).
3
12
12
6
USAGE DE LA FERMETURE
Personnes expertes Personnes expertes Usage illimité
A B
C ou E C ou E
C ou E C et D, ou E
C et D, ou E C et D, ou E
3
2
-
C et D, ou E
C et D, ou E
C et D, ou E
4
