ONTAGE 2 ECOPESI S POUR PORTES SUPÉRIEURES À 9 m
Pour les portes d'une largeur supérieure à 3,2 m ou, quoi qu'il en soit, présentant
une surface supérieure à 9 mq, il est indispensable d'utiliser 2 ECOPESI S, montés
conformément à l'illustration de la figure 13, ainsi qu'UN COUPLE DE LEVIERS
DROITS TÉLESCOPIQUES code ACG8156 (ou d'un COUPLE DE LEVIERS
COURBES TÉLESCOPIQUES CODACG8157), sans oublier les accessoires pour
le renvoi latéral code ACG8163.
Contrôler l'espace dont disposent les attaches du réducteur, le bon équilibrage
de la porte basculante et s'assurer que les paliers de glissement ne soient pas
bloqués.

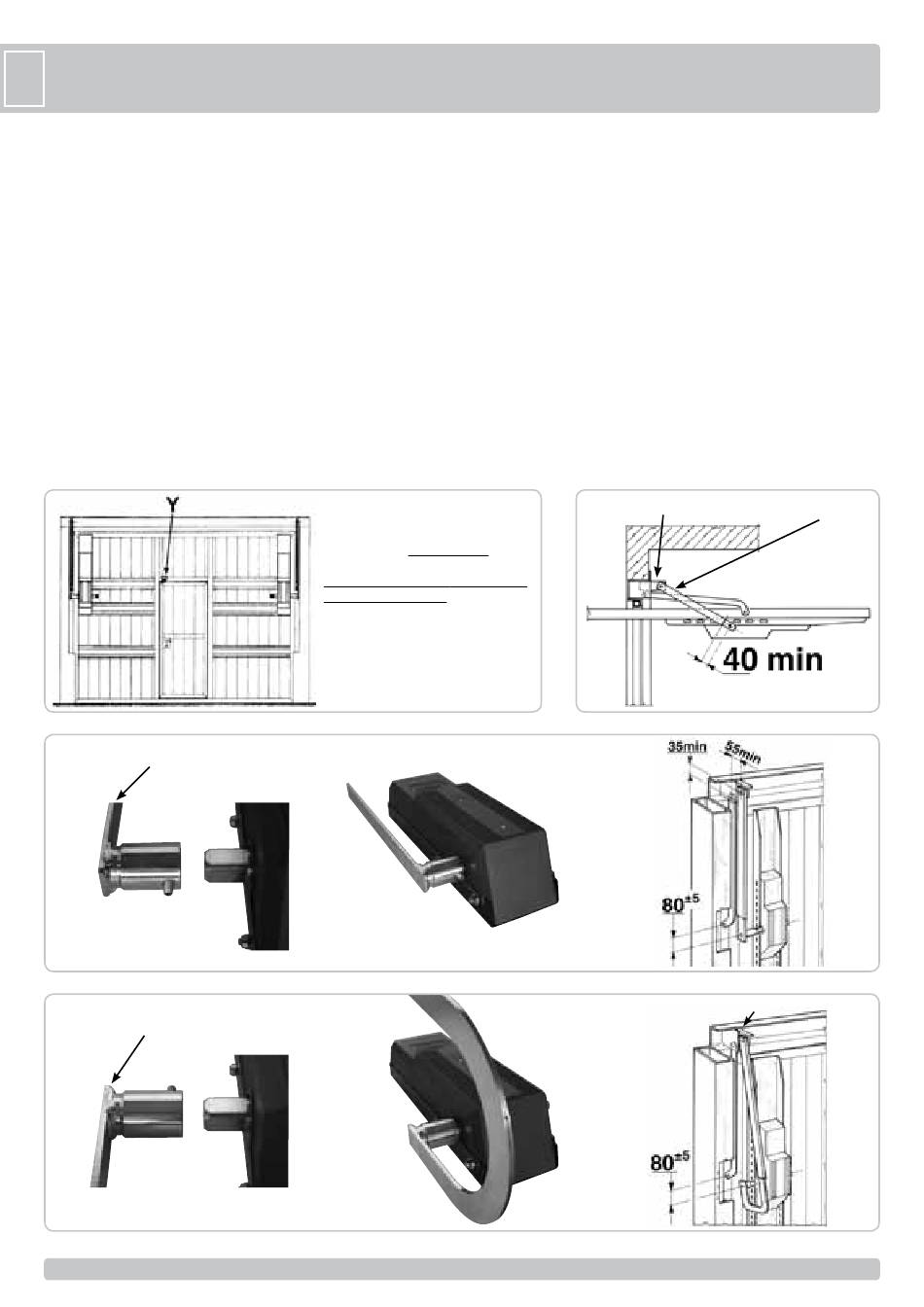

MONTAGE DU "COUPLE DE LEVIERS DROITS TÉLESCOPIQUES" (code
ACG8156) ENTRE LE MOTEUR ET LE CHÂSSIS SUPÉRIEUR DE LA PORTE
Le montage peut être effectué lorsqu'il existe un espace minimum de 15 mm entre
la partie mobile de la porte et la caisson contenant le contrepoids.
- En se servant de rivets ou de vis, fixer les cornières sur le châssis supérieur,
en se conformant aux dimensions indiquées dans la Fig. 15. Visser les
fourreaux des leviers aux cornières. N.B.: La longueur des FOURREAUX DES
LEVIERS devra être modifiée en fonction de la hauteur de la porte. Il est donc
indispensable de raccourcir aussi bien le fourreau que plateau du levier, de
façon à ce que le fourreau puisse se trouver à une distance d'environ 4 cm du
LEVIER DROIT
LEVIER COURBE
2
centre du pivot d'entraînement (Fig. 14), lorsque la porte est ouverte.
-
ECOPESI S en se servant des fentes, présentes sur les longerons. Gli
ECOPESI S doivent respecter la distance de 80±5 mm entre l'axe du pivot du
bras original de la porte basculante et le centre de l'arbre de l'électro-réducteur
(voir Fig. 15-16).
-
TÉLESCOPIQUES" dans les FOURREAUX et les enfiler ensuite sur les deux
ECOPESI S. Serrez les grains de blocage des leviers avec une clé allen n° 4.
Veiller à ce que les "LEVIERS DROITS TÉLESCOPIQUES" soient parfaitement
perpendiculaires et qu'ils ne heurtent ni les caissons des contrepoids, ni la partie
mobile de la porte.
MONTAGE DU "COUPLE DE LEVIERS COURBES TÉLESCOPIQUES" (code
ACG8157) ENTRE LE MOTEUR ET LE CHÂSSIS SUPÉRIEUR DE LA PORTE
Si l'espace, compris entre le châssis mobile de la porte et les caissons contenant
les contrepoids, est inférieur à 15 mm, il sera indispensable d'utiliser le "COUPLE
DE LEVIERS COURBES TÉLESCOPIQUES", toujours dans le plein respect des
dimensions indiquées dans les Fig. 15-16.
Y => FIN DE COURSE ÉLECTRIQUE
(Facultative/non fourni).
Dans le caso de basculantes avec
portes piétonne est obligatoire l'utilise
d'un fin de course électrique.
La centrale de comande UP est prèvue
pour les branchements.
J6 => PED. SEC. Contact pour capteur
de sécurité pour porte piétonne.
N.B.: Pour les branchements et les
données techniques des accessoires,
se conformer aux livrets d'instruction
correspondants.
