Smontaggio componenti originali

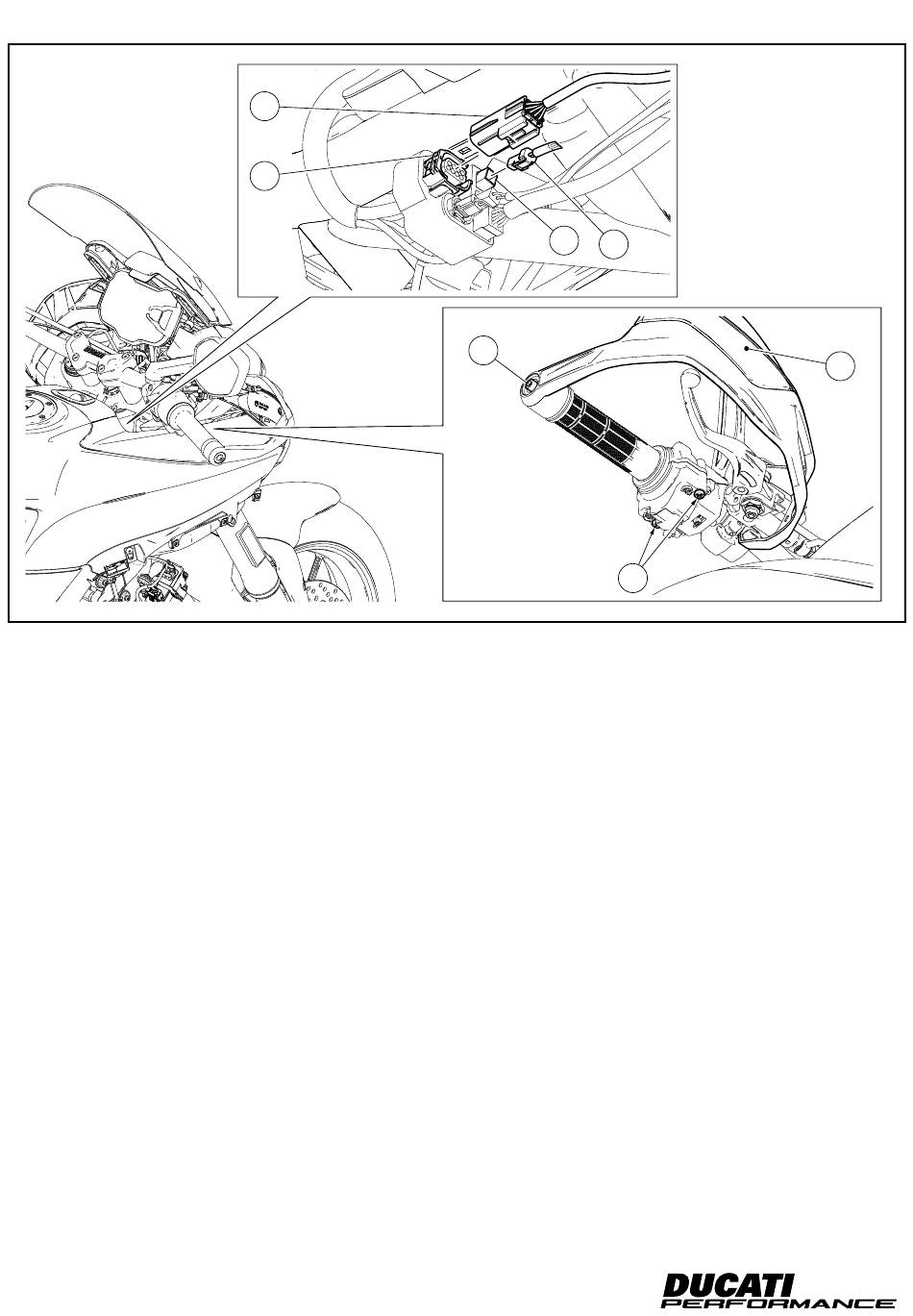

Smontaggio comando acceleratore
Operando sul lato destro del motoveicolo, scollegare lo spinotto
comando acceleratore (A2) dal connettore cablaggio principale
(B1). Scollegare il tappo (C) dal connettore (B2). Rimuovere le fa-
scette in gomma e liberare i cavi cablaggio. Allentare la vite (D1) di
fissaggio paramani destro (D). Allentare le n.2 viti (A1).
3
A2
B1
B2
C
D1
A1
Removing the original components
Throttle control disassembly
Working on motorcycle RH side, disconnect the throttle control
pin (A2) from the main wiring connector (B1). Disconnect plug (C)
from connector (B2). Remove the rubber ties and free the wiring
cables. Loosen screw (D1) fastening RH hand guard (D). Loosen the
2 screws (A1).
ISTR 910 / 00
D
