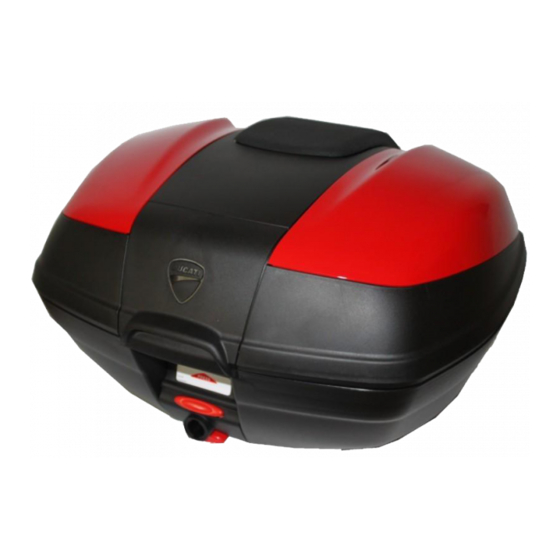

Istruzioni per il montaggio e l'utilizzo del Top Case
Instruction sheet for Top Case installation and use
Instructions de montage et utilisation du Top Case
Montage- und Gebrauchsanleitung für das Top Case
Instruções para a montagem do Top Case
Instrucciones para el montaje y el uso del Top Case
トップケースの取り付けおよび使用方法
Werbung
Verwandte Anleitungen für Ducati Multistrada 1200
Inhaltszusammenfassung für Ducati Multistrada 1200
- Seite 1 Istruzioni per il montaggio e l'utilizzo del Top Case Instruction sheet for Top Case installation and use Instructions de montage et utilisation du Top Case Montage- und Gebrauchsanleitung für das Top Case Instruções para a montagem do Top Case Instrucciones para el montaje y el uso del Top Case トップケースの取り付けおよび使用方法...
- Seite 2 Kit Top Case Il kit “Top Case” è disponibile presso il Nostro servizio Ricambi con i seguenti codici: Il “kit Top Case” comprende i seguenti particolari (Fig. 1): Top Case in colore rosso 1) Top Case Cod. 96784210B 2) Sacchetto minuterie montaggio serratura 3) Supporto blocchetto chiave Top Case in colore bianco 4) Molla...
- Seite 3 fig. 1...
- Seite 4 Montaggio blocchetto serratura su Top Case Dopo aver estratto il Top Case (1) dalla confezione, spingere il tasto rosso (A) superiore per aprire la cerniera. fig. 2 Aprire il coperchio del Top Case e smontare la cerniera svitando le due viti (B) interne. fig.
- Seite 5 Agendo dall'esterno, rimuovere dalla sua sede la cerniera completa (C), facendo attenzione a non far uscire il gruppo di sgancio (D) composto dal pulsante rosso, dal catenaccio interno e dalle molle. fig. 4 Aprire ed estrarre dal sacchetto minuterie (2) il supporto blocchetto chiave (3).
- Seite 6 Inserire nella sede ricavata sulla cerniera (C), il blocco supporto-blocchetto chiave appena composto. Ruotare la cerniera (C), disponendo in verticale la sede della molla, sul lato interno. fig. 6 Applicare grasso protettivo (GREASE D) sulla molla (4). Inserire la molla (4) e la sfera (5) nella sede della cerniera. fig.
- Seite 7 Accoppiare il sotto serratura (6) al blocco supporto- blocchetto chiave, facendo attenzione a mantenere in sede la sfera (5) e la molla (4). fig. 8 Fissare il sotto serratura (6) al blocchetto chiave con la vite (7) in dotazione. Bloccare a fondo la vite. fig.
- Seite 8 Introdurre la chiave (F) del motociclo nel blocchetto della serratura e ruotarla di 90° in senso orario, per portarla in posizione di apertura. Spingere la cerniera completa (C) in sede, inserendo contemporaneamente il gruppo di sgancio (D) nella relativa apertura. fig.
- Seite 9 Montaggio supporto Top Case su motociclo Rimuovere i 4 gommini (A) di appoggio dall'estremità superiore del maniglione. fig. 12 Svitare e rimuovere le 4 viti (B) che fissano le coperture laterali inferiori del codone al telaio. fig. 13...
- Seite 10 Prelevare dal kit le staffe supporto destra (8) e sinistra (9). Orientarle in modo che le piastrine (C), di supporto delle viti, risultino verso l'alto. Installare nei fori anteriori delle staffe (8) e (9) le 4 viti lunghe (10) e i distanziali (11), orientati con la parte larga in appoggio sulle staffe.
- Seite 11 Inserire sul supporto Top Case (12) le 6 viti (13) del kit ed impuntarle sul maniglione e sulle staffe. fig. 16 Bloccare le 4 viti lunghe (10) alla coppia di 8 ÷ 10 Nm. Bloccare le 6 viti (13), partendo da quelle posteriori, alla coppia di 4 Nm.
- Seite 12 Bloccaggio e sbloccaggio Top Case su motociclo Inserire la chiave (A) nel blocchetto del Top Case e ruotarla in senso orario, in posizione orizzontale (posizione di apertura). Mantenendo la parte posteriore leggermente sollevata, inserire la parte anteriore del Top Case (1) nelle slitte (B) del supporto (12).
- Seite 13 Con Top Case bloccato sul supporto del motociclo, è possibile aprire il coperchio ruotando in posizione di apertura (orizzontale) la chiave (A) e spingendo il pulsante (D) superiore. Sganciare l'estremità superiore della cerniera (E) ed aprire il coperchio. fig. 20 Per rimuovere il Top Case (1) dal supporto, è...
- Seite 14 Top Case Kit The “Top Case” kit is available at our Spare Parts Service, under the following part numbers: The “Top Case kit” includes the following parts (Fig. 1): Red Top Case 1) Top Case part no. 96784210B 2) Hardware set for lock installation 3) Key lock mount White Top Case 4) Spring...
- Seite 15 fig. 1...
- Seite 16 Installing the lock to the Top Case Take Top Case (1) out of the packing, push the upper red button (A) to open the closing plate. fig. 2 Open Top Case lid and remove the closing plate by loosening the two inner screws (B). fig.
- Seite 17 From the outside, remove the complete plate (C), paying attention not to let latch unit (D) fall out; latch unit consists of the red button, the inner latch and springs. fig. 4 Open and take key lock mount (3) out of the hardware set (2). Take the key lock (E), supplied with the motorcycle, and fit it inside the mount (3) until you hear the tab click in place and lock the two parts together.
- Seite 18 Fit the just-prepared key lock-and-mount assembly in the housing on closing plate (C). Turn plate (C) until the spring seat is in vertical, on the inside of the plate. fig. 6 Smear some protective grease (GREASE D) onto spring (4). Insert spring (4) and ball (5) into plate housing.
- Seite 19 Fit the back plate (6) to key-lock-and-mount assembly, paying attention to keep ball (5) and spring (4) in place. fig. 8 Fasten back plate (6) to key lock by means of screw (7) supplied. Tighten screw completely. fig. 9...
- Seite 20 Insert vehicle key (F) into key lock and turn it 90° clockwise, to open position. Push the whole closing plate (C) in place, while engaging the release unit (D) into the corresponding seat. fig. 10 Fasten the plate from inside the Top Case (1), tighten the two screws (B) (previously removed)(see fig.
- Seite 21 Installing the Top Case support to the motorcycle Remove the 4 rubber blocks (A) from grab handle top. fig. 12 Loosen and remove the 4 screws (B) retaining the lower tail guard side covers to the frame. fig. 13...
- Seite 22 Take the RH bracket (8) and LH bracket (9) from the kit. Position them so that the screw support plates (C) are upward. Install the 4 long screws (10) and spacers (11) into brackets (8) and (9) front holes, positioning them with the wider end resting on the brackets.
- Seite 23 Insert the 6 screws (13) taken from the kit onto Top Case support (12) and start them in their holes on the grab handle and brackets. fig. 16 Tighten the 4 long screws (10) to a torque of 10Nm ±10%. Tighten the 6 screws (13) to a torque of 10Nm ±10%, starting from the ones at the back.
- Seite 24 Engaging and disengaging the Top Case to/from the motorcycle Insert key (A) into Top Case key lock and turn it clockwise, to open (horizontal) position. Keep the rear end slightly lifted and insert the Top Case front end (1) into rails (B) on support (12). fig.
- Seite 25 With Top Case locked on motorcycle support it is possible to open the lid by turning the key (A) to opening (horizontal) position and pushing the upper button (D). Disengage the closing plate top end (E) and open the lid. fig.
- Seite 26 Kit Top Case Le kit « Top Case » est disponible auprès de notre Service Pièces Détachées avec les références suivantes : Le « kit Top Case » comprend les pièces suivantes (Fig. 1) : Top Case de couleur rouge 1) Top Case Réf.
- Seite 27 fig. 1...
- Seite 28 Montage bloc de serrure sur Top Case Après avoir sorti le Top Case (1) de son emballage, appuyer sur le bouton rouge (A) supérieur pour ouvrir la charnière. fig. 2 Ouvrir le couvercle du Top Case et déposer la charnière en desserrant les deux vis (B) internes.
- Seite 29 En agissant depuis l'extérieur, déposer la charnière complète (C) de son logement, en faisant attention à ne faire sortir le groupe de décrochage (D) constitué par le bouton rouge, le verrou interne et les ressorts. fig. 4 Ouvrir et extraire de la trousse quincaillerie (2) le support barillet de clé...
- Seite 30 Introduire le bloc support-barillet de clé que l'on vient d'assembler dans le logement sur la charnière (C). Tourner la charnière (C), en disposant à la verticale le logement du ressort, sur le côté interne. fig. 6 Appliquer de la graisse de protection (GREASE D) sur le ressort (4).
- Seite 31 Accoupler la plaque sous la serrure (6) au bloc support-barillet de clé, en faisant attention à maintenir le ressort (4) et la bille (5) dans le logement. fig. 8 Fixer la plaque sous la serrure (6) au barillet de clé avec la vis (7) fournie en dotation.
- Seite 32 Introduire la clé (F) du motocycle dans le bloc de serrure et la tourner de 90° dans le sens des aiguilles d'une montre, afin de la mettre en position d'ouverture. Pousser la charnière complète (C) dans son logement, en insérant en même temps le groupe de décrochage (D) dans l'ouverture correspondante.
- Seite 33 Montage support Top Case sur le motocycle Déposer les 4 plots caoutchouc (A) d'appui de l'extrémité supérieure de la poignée passager. fig. 12 Desserrer et déposer les 4 vis (B) de fixation des couvercles latéraux inférieurs du corps de selle au cadre. fig.
- Seite 34 Extraire du kit les étriers de support droit (8) et gauche (9). Les orienter de façon à ce que les plaquettes (C) de support des vis, se trouvent vers le haut. Installer dans les trous avant des étriers (8) et (9) les 4 vis longues (10) et les entretoises (11), orientés avec la partie large en appui sur les étriers.
- Seite 35 Insérer sur le support Top Case (12) les 6 vis (13) du kit et les présenter sur la poignée passager et sur les étriers. fig. 16 Bloquer les 4 vis longues (10) au couple de 8 ÷ 10 Nm. Bloquer les 6 vis (13), à partir de celles arrière, au couple de 4 Nm.
- Seite 36 Blocage et déblocage Top Case sur le motocycle Insérer la clé (A) dans le barillet du Top Case et la tourner dans le sens des aiguilles d'une montre, en position horizontale (position d'ouverture). En gardant la partie arrière légèrement soulevée, introduire la partie avant du Top Case (1) dans les coulisseaux (B) du support (12).
- Seite 37 Avec le Top Case bloqué sur le support de motocycle, il est possible d'ouvrir le couvercle en tournant la clé (A) en position d'ouverture (horizontale) et en appuyant sur le bouton (D) supérieur. Décrocher l'extrémité supérieure de la charnière (E) et ouvrir le couvercle.
- Seite 38 Kit Top Case Das Kit „Top Case” ist über unseren Ersatzteildienst unter folgenden Artikelnummern erhältlich: Das Kit „Top Case” enthält folgende Bestandteile (Abb. 1): Top Case in Rot 1) Top Case Art.-Nr. 96784210B 2) Beutel mit Kleinteilen zur Schlossmontage 3) Schlüsselblockunterlage Top Case in Weiß...
- Seite 39 Abb. 1...
-
Seite 40: Montage Des Schlüsselblocks Am Top Case
Montage des Schlüsselblocks am Top Case Nach der Entnahme des Top Case (1) aus der Verpackung auf die obere rote Taste (A) drücken, um das Scharnier zu öffnen. Abb. 2 Den Deckel des Top Case öffnen, dann das Scharnier nach Lösen der beiden innenliegenden Schrauben (B) abnehmen. - Seite 41 Von außen her das komplette Scharnier (C) aus seiner Aufnahme entfernen und dabei darauf achten, dass die aus der roten Taste, der internen Verriegelung und den Federn bestehende Verankerungseinheit (D) sich nicht löst. Abb. 4 Den Beutel mit den Kleinteilen (2) öffnen und den Schlüsselblockaufnahme (3) entnehmen.
- Seite 42 Den soeben zusammengestellten Aufnahmeblock- Schlüsselblock in den entsprechenden Sitz am Scharnier (C) einfügen. Das Scharnier (C) so drehen, dass der Sitz der Feder an der Innenseite senkrecht ausgerichtet resultiert. Abb. 6 Schutzfett (GREASE D) auf die Feder (4) auftragen. Die Feder (4) und die Kugel (5) in den Scharniersitz einfügen. Abb.
- Seite 43 Die Schlossunterlage (6) an den Halterblock-Schlüsselblock passen und dabei darauf achten, dass die Kugel (5) und die Feder (4) in ihrem Sitz bleiben. Abb. 8 Die Schlossunterlage (6) mit der mitgelieferten Schraube (7) am Schlüsselblock befestigen Die Schraube vollkommen anziehen. Abb.
- Seite 44 Den Motorradschlüssel (F) in den Schlüsselblock einstecken und um 90° im Uhrzeigersinn drehen, um ihn in die geöffnete Position zu bringen. Das komplette Scharnier (C) in seinen Sitz eindrücken und gleichzeitig die Verankerungseinheit (D) in die entsprechende Öffnung einfügen. Abb. 10 Das Scharnier von der Innenseite des Top Case (1) fixieren und dazu die beiden zuvor abgenommenen Schrauben (B) verwenden (siehe Abb.
-
Seite 45: Montage Des Top Case-Halter Am Motorrad
Montage des Top Case-Halter am Motorrad Die 4 Auflagegummielemente (A) am oberen Rand des Haltegriffs entfernen. Abb. 12 Die 4 Schrauben (B) lösen und entfernen, mit denen die seitlichen unteren Abdeckungen der Heckverkleidung am Rahmen befestigt sind. Abb. 13... - Seite 46 Den rechten (8) und linken (9) Stützbügel aus dem Kit nehmen. Sie so ausrichten, dass die Plättchen (C), die Stützunterlage der Schrauben dienen, nach oben gerichtet sind. Die 4 langen Schrauben (10) und die Distanzstücke (11) in den vorderen Bohrungen der Bügel (8) und (9) installieren und sie dabei mit dem breiten Teil an den Bügeln zum Anliegen bringen Die Schrauben (10) in den Bohrungen der zuvor entfernten...
- Seite 47 Die 6 Schrauben (13) des Kits am Top Case-Halter (12) einfügen und am Haltegriff und an den Bügeln ansetzen. Abb. 16 Die 4 langen Schrauben (10) mit einem Anzugsmoment von 8 ÷ 10 Nm anziehen. Die 6 Schrauben (13), bei den hinteren beginnend mit einem Anzugsmoment von 4 Nm anziehen.
-
Seite 48: Feststellen Und Lösen Des Top Case Am/ Vom Motorrad
Feststellen und Lösen des Top Case am/ vom Motorrad Den Schlüssel (A) in den Block des Top Case einfügen und im Uhrzeigersinn in die waagrechte Position drehen (Öffnungsposition). Während man den hinteren Teil leicht angehoben hält, den vorderen Teil des Top Case (1) in die Schlitten (B) des Halters (12) einfügen. - Seite 49 Bei am Halter des Motorrads blockiertem Top Case kann der Deckel geöffnet werden, indem man den Schlüssel (A) in die Öffnungsposition (waagrechte) dreht und auf die obere Taste (D) drückt. Den oberen Rand des Scharniers (E) aushaken und den Deckel öffnen. Abb.
- Seite 50 Kit Top Case O kit “Top Case” está disponível no Nosso serviço de Peças Sobressalentes com os seguintes códigos: O “kit Top Case” inclui os seguintes itens (Fig. 1): Top Case na cor vermelha 1) Top Case Cód. 96784210B 2) Saco de miudezas para a montagem da fechadura 3) Suporte do bloco da chave Top Case na cor branca 4) Mola...
- Seite 51 fig. 1...
- Seite 52 Montagem do bloco da fechadura no Top Case Após ter extraído o Top Case (1) da embalagem, empurre a tecla vermelha (A) superior para abrir o zíper. fig. 2 Abra a tampa do Top Case e desmonte o zíper desaparafusando os dois parafusos (B) internos. fig.
- Seite 53 Atuando por fora, remova o zíper completo (C) da sua sede, prestando atenção para não fazer sair o grupo de desengate (D) composto pelo botão vermelho, pelo trinco interno e pelas molas. fig. 4 Abra e extraia o suporte do bloco da chave (3) do saco de miudezas (2).
- Seite 54 Insira na sede obtida no zíper (C), o bloco do suporte-bloco da chave apenas composto. Gire o zíper (C), colocando na vertical a sede da mola, no lado interno. fig. 6 Aplique graxa protetora (GREASE D) na mola (4). Insira a mola (4) e a esfera (5) na sede do zíper. fig.
- Seite 55 Acople a parte inferior da fechadura (6) ao bloco de suporte- bloco da chave, prestando atenção para manter a esfera (5) e a mola (4) na sede. fig. 8 Fixe a parte inferior da fechadura (6) no bloco da chave com o parafuso (7) fornecido.
- Seite 56 Introduza a chave (F) da moto no bloco da fechadura e gire-a de 90° no sentido horário, para colocá-la na posição de abertura. Empurre o zíper completo (C) na sede, inserindo simultaneamente o grupo de desengate (D) na relativa abertura. fig.
- Seite 57 Montagem do suporte do Top Case na moto Remova os 4 anéis de borracha (A) de apoio da extremidade superior da alça. fig. 12 Desaparafuse e remova os 4 parafusos (B) que fixam as coberturas laterais inferiores da rabeta ao chassi. fig.
- Seite 58 Retire do kit os suportes direito (8) e esquerdo (9). Oriente- os de modo que as placas (C), de suporte dos parafusos, estejam para cima. Instale nos furos dianteiros dos suportes (8) e (9) os 4 parafusos longos (10) e os espaçadores (11), orientados com a parte larga apoiando nos suportes.
- Seite 59 Insira no suporte do Top Case (12) os 6 parafusos (13) do kit e introduza-os na alça e nos suportes. fig. 16 Bloqueie os 4 parafusos longos (10) a um torque de 8 ÷ 10 Bloqueie os 6 parafusos (13), começando daqueles traseiros, a um torque de 4 Nm.
- Seite 60 Bloqueio e desbloqueio do Top Case na moto Insira a chave (A) no bloco do Top Case e gire-a no sentido horário, na posição horizontal (posição de abertura). Mantendo a parte traseira ligeiramente levantada, insira a parte dianteira do Top Case (1) nas corrediças (B) do suporte (12).
- Seite 61 Com o Top Case bloqueado no suporte da moto, é possível abrir a cobertura girando na posição de abertura (horizontal) a chave (A) e empurrando o botão (D) superior. Desengate a extremidade superior do zíper (E) e abra a cobertura. fig.
- Seite 62 Kit Top Case El kit “Top Case” está disponible en nuestro servicio de Recambios con los siguientes códigos: El kit “Top Case” incluye los siguientes elementos (Fig. 1): Top Case de color rojo 1) Top Case Cód. 96784210B 2) Bolsita de piezas pequeñas para montaje cerradura 3) Soporte bloque llave Top Case de color blanco 4) Muelle...
- Seite 63 fig. 1...
- Seite 64 Montaje bloque cerradura en el Top Case Después de haber extraído el Top Case (1) de la confección, pulsar el botón rojo (A) superior para abrir la cremallera. fig. 2 Abrir la tapa del Top Case y desmontar la cremallera desatornillando los dos tornillos (B) interiores.
- Seite 65 Operando desde el exterior, quitar de su alojamiento la cremallera completa (C), prestando atención a que no salga el grupo de desenganche (D) formado por el botón rojo, el cerrojo interior y los muelles. fig. 4 Abrir y extraer de la bolsita de piezas pequeñas (2) el soporte bloque llave (3).
- Seite 66 Introducir el bloque soporte-bloque recién formado en el alojamiento que se encuentra en la cremallera (C). Girar la cremallera (C), colocando en vertical el alojamiento del muelle, en el lado interior. fig. 6 Aplicar grasa de protección (GREASE D) en el muelle (4). Introducir el muelle (4) y la esfera (5) en el alojamiento de la cremallera.
- Seite 67 Acoplar la cerradura inferior (6) al bloque soporte-bloque llave, prestando atención a mantener en el alojamiento la esfera (5) y el muelle (4). fig. 8 Fijar la cerradura inferior (6) al bloque llave con el tornillo (7) suministrado. Bloquear el tornillo hasta el tope. fig.
- Seite 68 Introducir la llave (F) de la motocicleta en el bloque de la cerradura y girarla de 90° en el sentido de las agujas del reloj, para llevarla a la posición de abertura. Empujar la cremallera completa (C) en el alojamiento, introduciendo contemporáneamente el grupo de desenganche (D) en la correspondiente abertura.
- Seite 69 Montaje soporte Top Case en la motocicleta Quitar las 4 gomas (A) de apoyo del extremo superior del asa. fig. 12 Desatornillar y quitar los 4 tornillos (B) que fijan las coberturas laterales inferiores del cuerpo asiento al bastidor. fig. 13...
- Seite 70 Tomar los sostenes soporto derecho (8) e izquierdo (9) del kit. Orientarlos de manera que las plaquetas (C) de soporte de los tornillos estén hacia arriba. Instalar en los orificios delanteros de los sostenes (8) y (9) los 4 tornillos largos (10) y los separadores (11), orientados con la parte ancha en apoyo sobre los sostenes.
- Seite 71 Introducir en el soporte Top Case (12) los 6 tornillos (13) del kit e introducirlos en el asa y los sostenes. fig. 16 Bloquear los 4 tornillos largos (10) al par de apriete de 8 ÷ 10 Bloquear los 6 tornillos (13), partiendo de los traseros, al par de apriete de 4 Nm.
- Seite 72 Bloqueo y desbloqueo Top Case en la motocicleta Introducir la llave (A) en el bloque del Top Case y girarla en el sentido de las agujas del reloj, en posición horizontal (posición de abertura). Manteniendo la parte trasera levemente levantada, introducir la parte delantera del Top Case (1) en las correderas (B) del soporte (12).
- Seite 73 Con el Top Case bloqueado en el soporte de la motocicleta, es posible abrir la tapa girando en posición de abertura (horizontal) la llave (A) y pulsando el botón (D) superior. Desenganchar el extremo superior de la cremallera (E) y abrir la tapa.
- Seite 74 " トップケース " キットは、以下の部品番号で当社のスペ トップケースキット アパーツサービスでお求めいただけます。 「トップケースキット」には以下の部品が含まれています ( トップケース、レッド 図 1)。 部品番号：96784210B 1) トップケース 2) ロック取り付けアクセサリー用バッグ トップケース、ホワイト 3) キーブロックサポート 部品番号：96785810B 4) スプリング 5) ボール トップケース、ブラック 6) アンダーロック 部品番号：96793010B 7) スクリュー 8) 右ブラケットマウント トップケース、 “レースチタニウム” 9) 左ブラケットマウント 部品番号：96797611B 10) ブラケット固定ロングスクリュー (4 個 ) 11) ブラケットスペーサー...
- Seite 75 図 1...
- Seite 76 トップケースのロックブロックの取り付 け 梱包からトップケース (1) を取り出した後、赤いボタン (A) を押して留め金を開けます。 図 2 トップケースのカバーを開け、内部の二つのスクリュー (B) を回して留め金を取り外します。 図 3...
- Seite 77 赤いボタン、内部の留め金、ばねで構成された留め金ユ ニット (D) が外へ出ないように気をつけながら外部からす べての留め金 (C) を台座から取り外します。 図 4 ロック取り付けアクセサリー用バッグ (2) を開け、キーブ ロックサポート (3) を取り出します。 車両に備え付けらているキーブロック (E) を取り出し、つ めの音がかちっとして二つの部品が固定するまでキーブ ロックサポート (3) に挿入します。 図 5...
- Seite 78 留め金 (C) の溝に上記で組み立てたブロックサポート - キーブロックを挿入します。 内側のばねを垂直に取り付けて留め金 (C) を回します。 図 6 保護グリース (GREASE D) をばね (4) に塗布します。 留め金の部分にばね (4) 及びボール (5) を挿入します。 図 7...
- Seite 79 ボール (5) とばね (4) の位置を動かさないように気をつけ ながら、アンダーキー (6) とブロックサポート - キーブ ロックを組み合わせます。 図 8 アンダーキーを (6) を付属のスクリュー (7) でキーブロッ クに固定します。スクリューをしっかりと締めます。 図 9...
- Seite 80 車体のキー (F) をロックブロックに差し込み、オープンの 位置にあわせるよう時計回りに 90°回転させます。 留め金ユニット (D) をその穴差し込みながら、 留め金全体 (C) を所定の位置に押し込みます。 図 10 あらかじめ取り外しておいた二つのスクリュー (B) を締め ながら、 トップケース (1) の内部から留め金を固定します ( 図 図 3)。 カバーを締め、留め金 (C) の上部先端を止め、キー (F) を 引き抜きます。 図 11...
- Seite 81 車体へのトップケースサポートの取り付 け レバーの先端上部から 4 つのラバー (A) を取り外します。 図 12 フレーム後部のサイド下部のカバーを固定している 4 つの スクリュー (B) を緩め、取り外します。 図 13...
- Seite 82 キットから右ブラケットサポート (8) 及び左ブラケットサ ポート (9) を取り外します。スクリューサポートのプレー ト (C) が上にくるようにします。 ブラケット (8) 及び (9) のフロントホールの中に 4 つの ロングスクリュー (10)、スペーサー (11) を取り付け、ブ ラケットの幅広の部分に向けます。 あらかじめ手取り外しておいたスクリュー (B) の穴の中に スクリュー (10) を差し込みます。 図 14 キットのラバー (14) をトップケースサポート (12) に取り 付けます。石鹸水を使用すると楽に挿入することができま す。 トップケースサポート (12) を、レバーと先に取り付けた ブラケット (8) 及び (9) にある穴に合うようにしながら、 リアレバー上に置きます。...
- Seite 83 トップケースサポート (12) にキットの 6 つのスクリュー (13) を差し込み、レバーとブラケットに取り付けます。 図 16 4 本のロングスクリュー (10) を 8 ～ 10 Nm のトルクで固 定します。 6 つのスクリュー (13) を 4 Nm のトルクで後部のものから 固定します。 図 17...
- Seite 84 車体上のトップケースの固定及び固定の 解除 トップケースのブロックにキー (A) を挿入し、水平位置 ( オープン位置 ) に合わせます。 後部をやや持ち上げた状態を維持しながら、 サポート (12) のすべり面 (B) にトップケース (1) のフロント部分を挿入 します。 図 18 サポートのトップケース (1) のフロント部分を下げ、下部 にある穴にブロック (C) のつめを挿入します。 固定が完了すると、かちっと音がし、クローズの位置にあ るキー ( リムーバルキー ) の回転します。 図 19...
- Seite 85 車体サポートに固定されたトップケースは、キー (A) を オープン位置 ( 水平 ) に回転させ、 上部のボタン (D) を押 すことでカバーを開けることができます。 留め金 (E) の上部先端を外し、カバーを開けます。 図 20 サポートからトップケース (1) を取り外すには、 キー (A) をオープン ( 水平 ) の位置に回転させます。 下部のボタン (F) を押し、トップケースを持ち上げ、ブ ロック (C) のつめから外します。 フロントのすべり面から引き抜くようにして、車体から トップケースを取り外します。 図 21...
