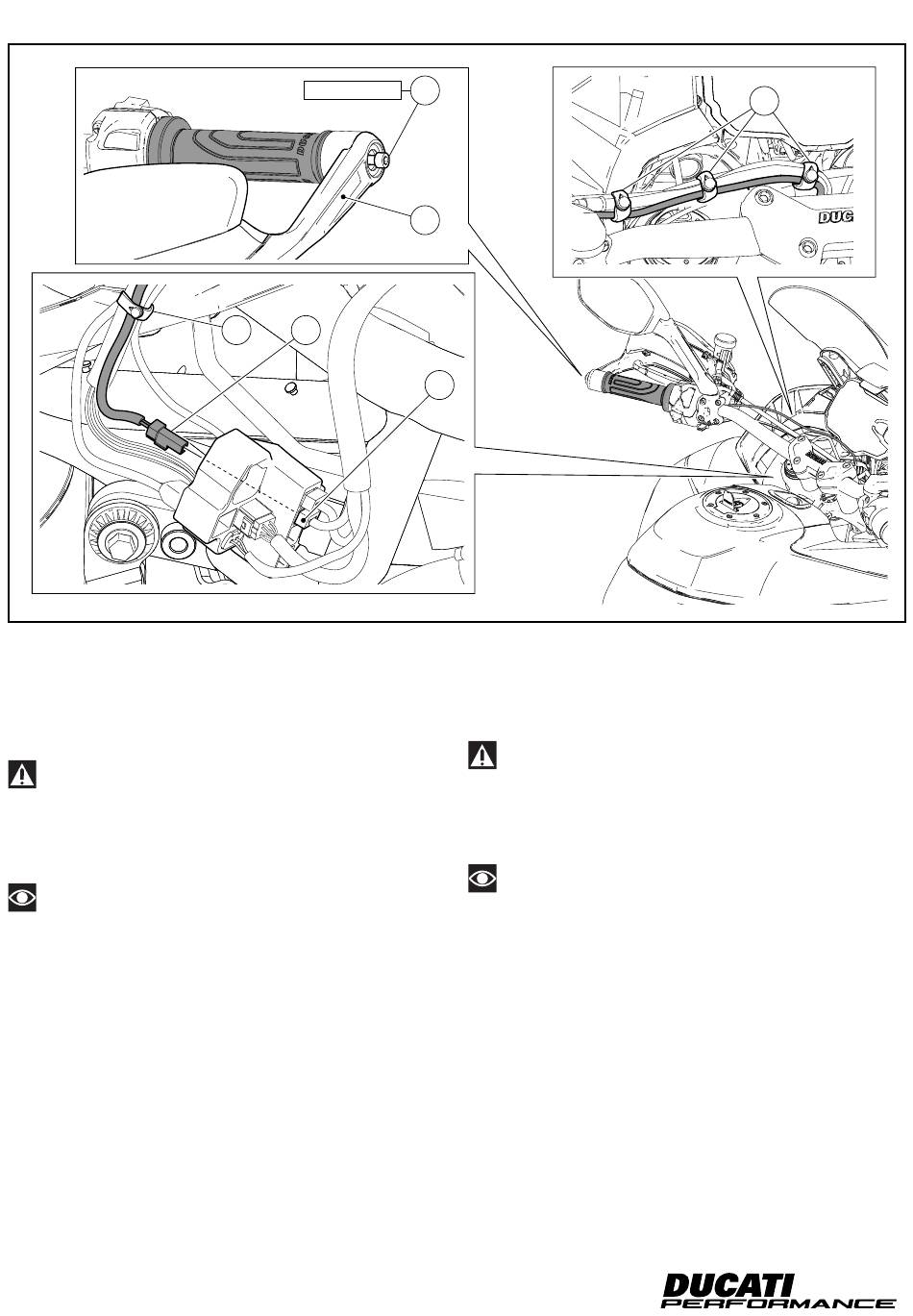

Sistemare il cablaggio lungo il cruscotto come indicato in figura.
Collegare lo spinotto riscaldamento manopola sinistra (2B) al con-
nettore (F). Fascettare i cavi cruscotto recuperando eventuali esu-
beri, utilizzando le fascette in gomma originali (T), come mostrato
nei riquadri.
Attenzione
Verificare che durante la fase di massima sterzata non vi siano im-
pedimenti e che i cavi cablaggio non risultino troppo tensionati.
Attivazione\disattivazione manopole riscaldate
Note
Per l'attivazione del sistema bluetooth consultare il libretto d'uso e
manutenzione fornito in dotazione al motoveicolo.
10
10
10 Nm ± 10%
T
2B
G1
G
F
Lay the wiring along the instrument panel as shown in the figure.
Connect the LH handgrip heating pin (2B) to connector (F). Use the
original rubber ties (T) to tie instrument panel cables by recovering
any exceeding section, as shown in the boxes.
Warning
During maximum steering, make sure that there are no hinders
and that wiring cables are not overtensioned.
Heated handgrip enabling/disabling
Notes
Please refer to the owner's manual supplied with the motorcycle
for bluetooth system activation.
ISTR 910 / 00
