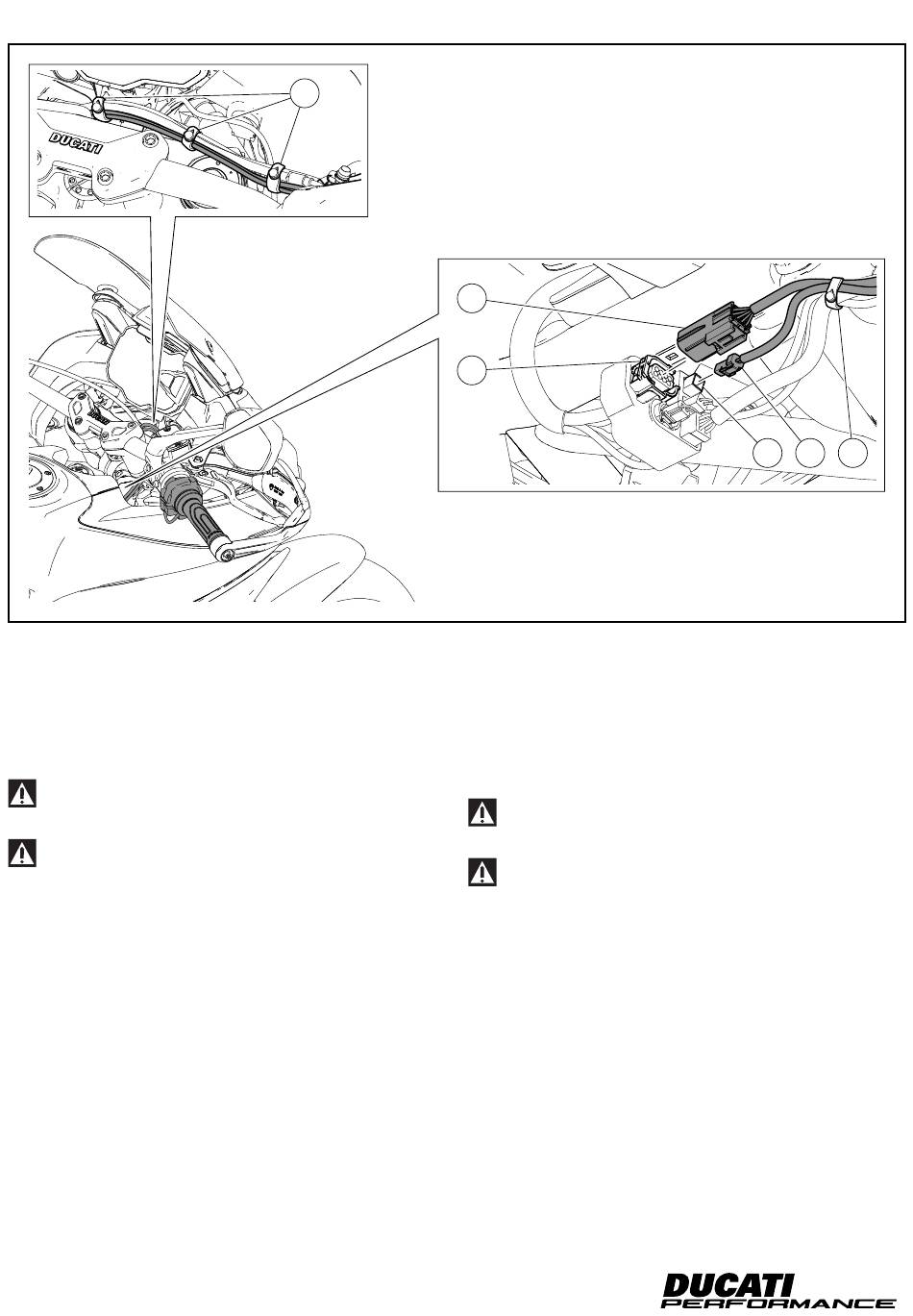

Prédisposer les câblages le long du tableau de bord comme la
figure le montre. Brancher la broche commande des gaz (1C) au
connecteur (B1). Brancher la broche chauffage commande des gaz
(1D) au connecteur (B2). Fixer les câbles tableau de bord, en récu-
pérant toute longueur excédante, en utilisant les colliers serre-flex
en caoutchouc d'origine (T), comme les encadrés le montrent.
Attention
Vérifier le fonctionnement correct de la commande des gaz.
Attention
Vérifier que pendant le braquage complet il n'y ait aucun obstacle
et que les câbles du câblage ne soient pas excessivement tension-
nés.
8
8
T
1C
B1
Die Verkabelung der Abbildung gemäß am Cockpit entlang ver-
legen. Den Stecker (1C) der Gassteuerung an den Verbinder (B1)
schließen. Den Stecker (1D) der Gassteuerungsheizung an den Ver-
binder (B2) schließen. Die Kabel des Cockpits mit dem Kabelbinder
zusammenfassen und eventuelle überstehende Kabel mit den Ori-
ginal-Gummischellen (T), wie in den Detailausschnitten gezeigt,
aufnehmen.
Die korrekte Funktionsweise der Gassteuerung überprüfen.
Überprüfen, dass bei vollkommen eingeschlagenem Lenker kei-
ne Behinderungen vorliegen und dass die Kabel der Verkabelung
nicht zu starkgespannt sind.
Achtung
Achtung
ISTR 910 / 00
B2
1D
T
