6 Bau- und Bedienungsanleitung

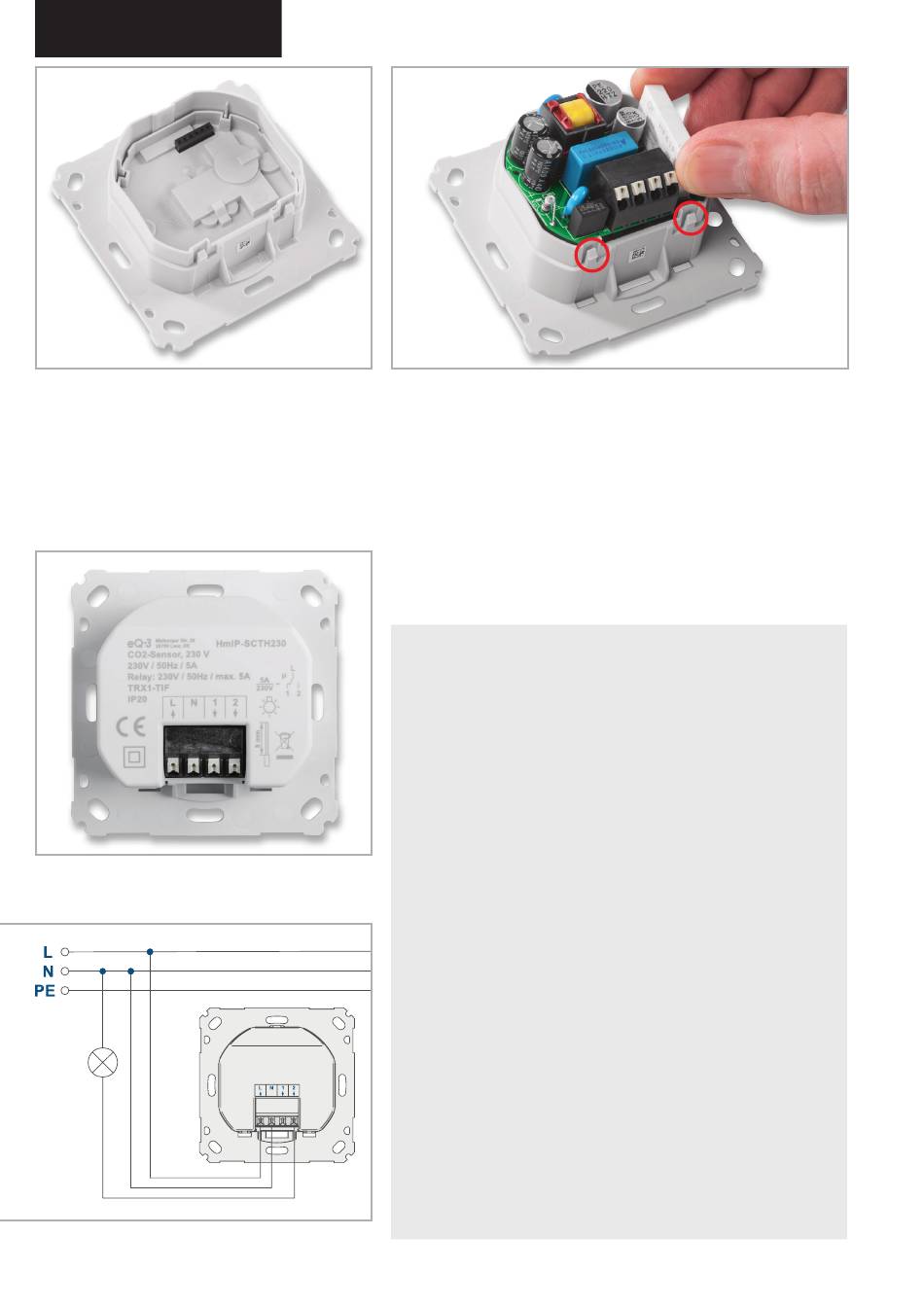

Bild 20: Die Lage der Isolierplatte ist durch die vorhandene Öffnung
vorgegeben, Führungen sichern eine stabile Lage.
Im letzten Montageschritt ist nur noch das Gehäu-
seunterteil (Deckel) aufzusetzen und sicher zu verras-
ten
(Bild
22).
Bild 22: Zum Abschluss erfolgt das Aufsetzen und Verrasten des
Gehäuseunterteils.
Bild 23: Die Installationsschaltung des Geräts
www.elv.com
Bild 21: So wird die Netzteilplatine eingesetzt. Die Markierungen zeigen zwei der drei Rasten
für das folgende Verrasten des Gehäuseunterteils. Die dritte Raste befindet sich auf der
gegenüberliegenden Seite.

Installation

Die Installation darf nur in handelsüblichen Schalterdosen (Gerätedosen)
gemäß DIN 49073-1 erfolgen. Dabei ist zu beachten, dass nur die folgen-
den Leitungsquerschnitte zum Anschluss des HmIP-SCTH230 zugelassen
sind: starre Leitung: 0,75–1,50 mm², flexible Leitung: 0,75–1,50 mm².
Die Installationsschritte sind entsprechend der Installations-
schaltung
(Bild 23)
vorzunehmen.
Die Installation erfolgt dabei in diesen Schritten:
Schritt 1:
Die Haussicherung des Stromkreises abschalten.
Schritt 2:
Falls bereits zusammengesetzt, die Aufputzeinheit von
der Unterputzeinheit des HmIP-SCTH230 abziehen.
Schritt 3:
Ist ein Schalter am Einbauort vorhanden, diesen aus-
bauen.
Schritt 4:
Den geschalteten Außenleiter für die zu schaltende Last
an die Anschlussklemme 2 anschließen.
Schritt 5:
Den Neutralleiter an die Anschlussklemme N anschließen.
Schritt 6:
Den Außenleiter an die Anschlussklemme L anschließen.
Schritt 7:
Das Unterputzgehäuse des HmIP-SCTH230 mittels ge-
eigneter Schrauben an der Unterputzdose befestigen.
Bild 24
zeigt den Einbau innerhalb einer Steckdosen-
Schalterkombination.
Schritt 8:
Den Abdeckrahmen vom vorhandenen Schalterprogramm
auf die Unterputzeinheiten setzen, die HmIP-SCTH230-
Aufputzeinheit aufstecken und die eventuell offenen
Steckdosen schließen.
Wird nur der HmIP-SCTH230 installiert, kann auch der
beiliegende Rahmen
stecken der Aufputzeinheit
Schritt 9:
Schließlich die Haussicherung des Stromkreises wieder
einschalteten. Das Gerät ist betriebsbereit.
(Bild 25)
aufgesetzt und durch Auf-
(Bild 26)
befestigt werden.
