Die Controllerplatine können wir nun bereits in die Gehäuseschale ein-
legen, bis die vier Rastnasen einschnappen. Achten Sie auf die Führungs-
pins, denn die Platine kann nur in einer Ausrichtung eingesetzt werden.
Das Einlegen der Transceiver-Antenne erfolgt wie in
Das Ende der Antenne muss in die zwei Schlitze hineingedrückt werden.
Die Sensorplatine wird bereits fertig bestückt geliefert. Bevor die Pla-
tine aber eingesetzt werden kann, müssen die Schaumstoffstreifen auf
der Gehäuseschale aufgeklebt werden, siehe
die Sensorplatine und die Kappe richtig aneinanderzudrücken.
Danach kann die Sensorplatine aufgesteckt werden. Achten Sie dar-
auf, dass die Pins der Stiftleiste J101 nicht verbogen sind und gerade in
die Buchsenleiste geführt werden.
!
Achtung:
Den Sensor nur an der Platine anfassen! Auf keinen Fall oben den
Filter berühren oder Druck auf den Sensor ausüben!

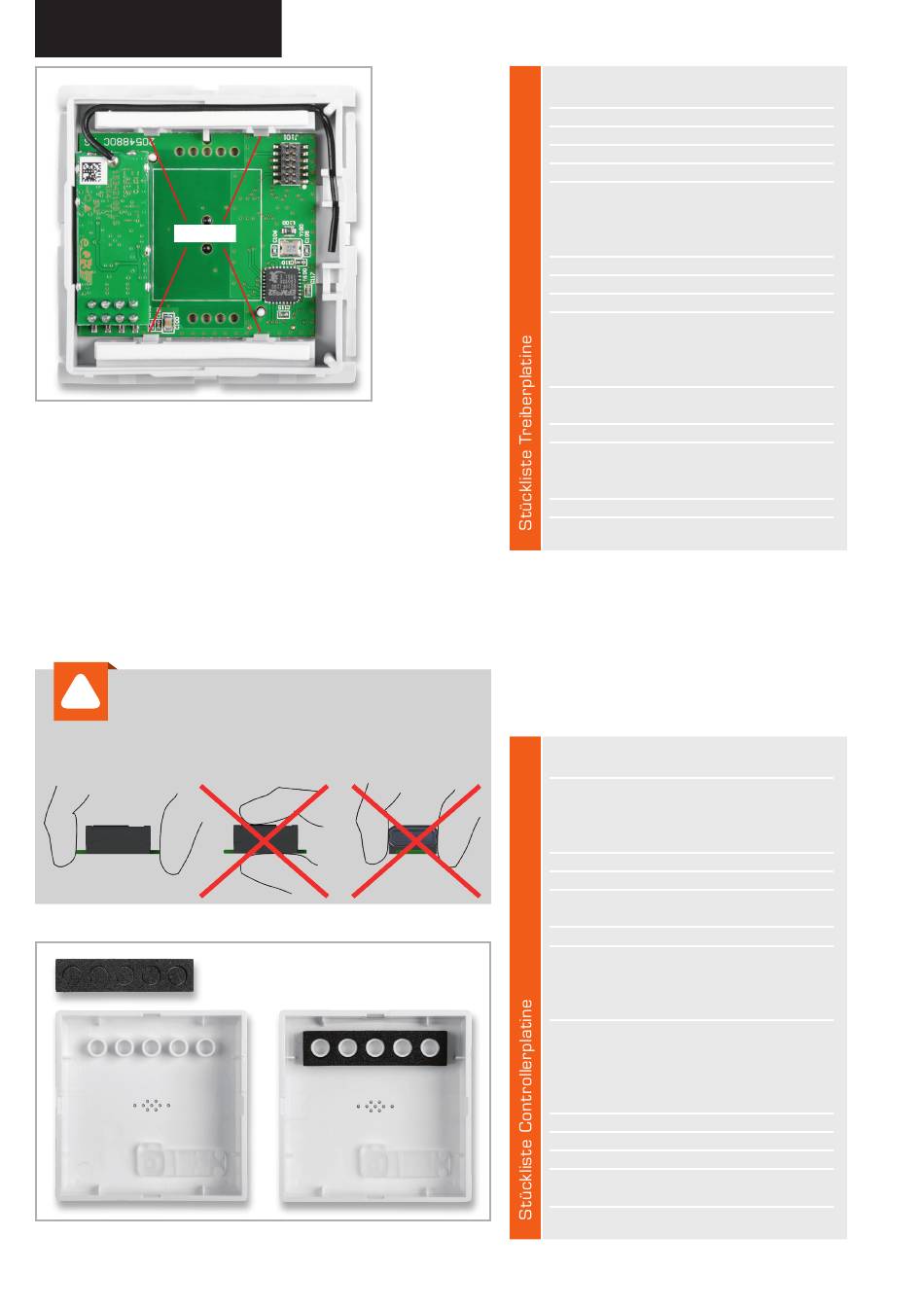

Bild 16: Montage des Schaumstoffblocks in der Kappe
www.elv.com
Bild 15: In die
Gehäuseunter-
schale eingesetzte
Controllerplatine
Bild 15
gezeigt.
15. Diese dienen dazu,
Widerstände:
10 Ω/SMD/0402
10 kΩ/SMD/0402
33 kΩ/SMD/0402
100 kΩ/SMD/0402
560 kΩ/SMD/0402
2,2 MΩ/SMD/0402
Kondensatoren:
100 pF/50 V/SMD/0402
100 nF/16 V/SMD/0402
100 nF/50 V/SMD/0603
10 µF/16 V/SMD/0805
1 µF/50 V/SMD/0603
Halbleiter:
TPS62125DSG/SMD
S1206B33U3T1/MCP1700T-3302E/
MB/SOT89-3
BC847C/SMD
Sonstiges:
Speicherdrossel, SMD, 10 µH/550 mA
Buchsenleiste, 1x 6-polig, gerade
Buchsenleiste, 2x 4-polig, SMD
Bevor die die Kappe auf das Gehäuseteil gesteckt
wird, müssen die fünf Löcher des Schaumstoffteils
(Bild 16)
frei gemacht und dann auf die Lichtkanäle in
der Kappe aufgesetzt werden.
Das Schaumstoffteil verhindert, dass Streulicht
der LEDs aus dem Gehäuse austreten kann. Die Kappe
muss an allen vier Seiten einrasten
