Bild 12: ... dass die vier Gehäusezapfen komplett in die zugehörigen
Platinenschlitze eingeführt sind.
Bei der Controllerplatine muss
nur das Funkmodul angelötet wer-
den, alle anderen Komponenten
sind bereits vorbestückt. Achten
Sie darauf, dass das Funkmodul
gerade und parallel zu der Platine
liegt.
Bild 14
zeigt die parallelen
Platinen von Funkmodul und Con-
trollerplatine.
Widerstände:
5,6 Ω/SMD/0805
18 Ω/SMD/0402
1 kΩ/SMD/0402
10 kΩ/SMD/0402
100 kΩ/SMD/0402
820 kΩ/SMD/0402
Sicherungswiderstand 1 kΩ/0,5 W
Varistor/275 V/250 mW
Kondensatoren:
1 nF/50 V/SMD/0402
2,2 nF/250 Vac/Y1
22 nF/16 V/SMD/0402
100 nF/16 V/SMD/0402
220 nF/300 Vac/X2
2,2 µF/400 V/THT
100 µF/50 V/SMD
220 µF/50 V/SMD

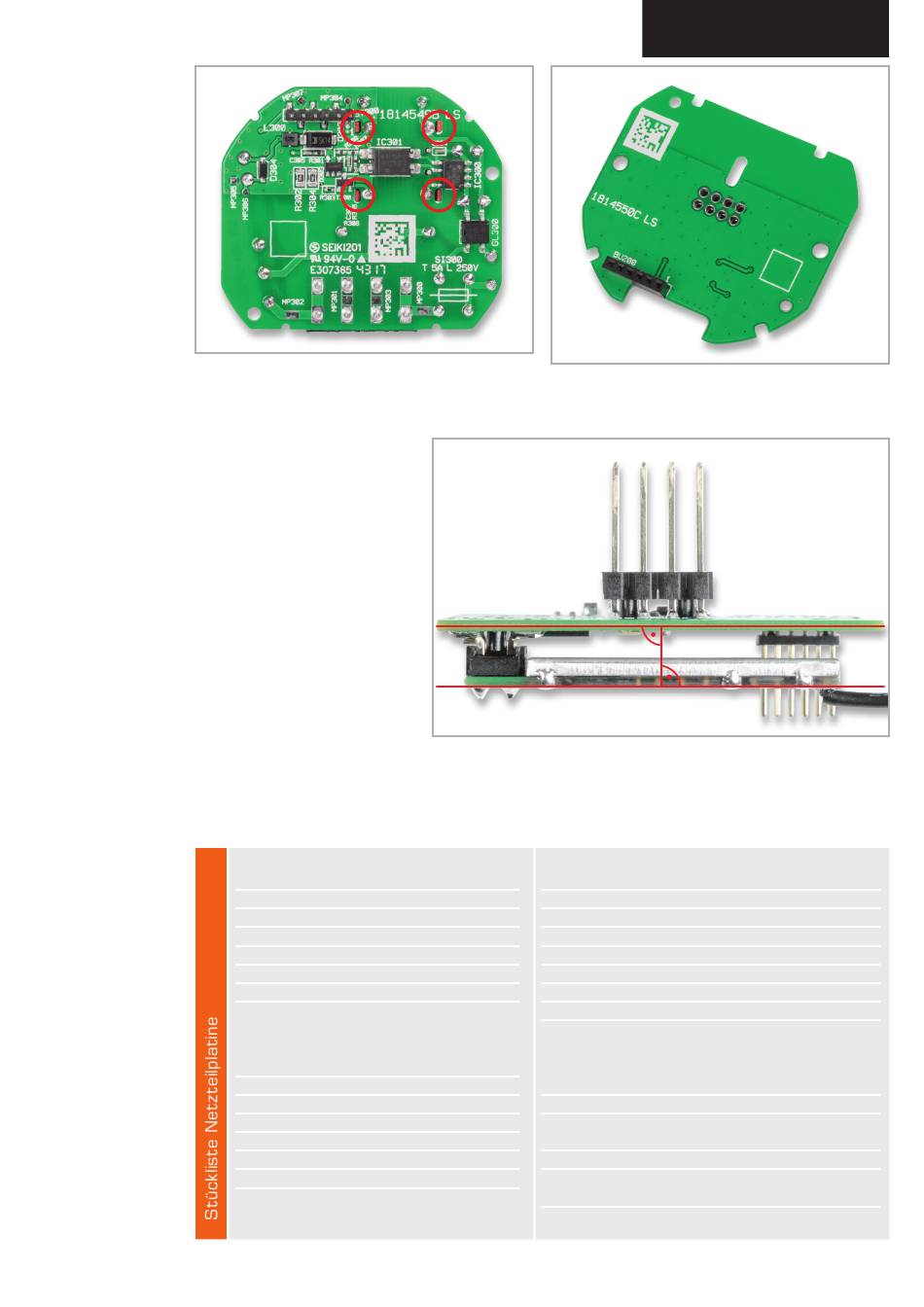

Bild 13: Die Treiberplatine mit der bestückten Buchsenleiste BU200
Bild 14: Funkmodul muss parallel zur Controllerplatine ausgerichtet werden.
Halbleiter:
R302, R304
LNK363DN oder LNK363DG/SO-8 (7-Pin)
R301
PC123X5YIP0F/Gullwing
R306
BC847C/SMD
R303
SMAJ188CA/SMD
R305, R308
BYG20J/SMD
R307
SK14/SMD
R300
LMV431ACM5x/NOPB/SOT23-5
VDR300
1N4148W/SMD
MB6S/SMD
Sonstiges:
C305
C303
Speicherdrossel, SMD, 10 µH/550 mA
C307
Übertrager, 12 V/4 W
C304
Relais, coil: 12 V
C300
250 V
, 6 A
AC
C301, C302
Kleinstsicherung 5 A, 250 V, träge, print
C306
Federkraftklemme, 4-polig, Drahtein-
C308
führung 135°, print, RM = 5,08 mm
Stiftleiste, 1x 6-polig, gerade, SMD
Bau- und Bedienungsanleitung 3
1 Form C (CO) 1x toggle,
DC
AC
IC300
IC301
T300
D300
D301
D302
D303
D304
GL300
L300
TR300
REL300
SI300
KL300
ST300
