CS351/CC-CS351 | 3 609 929 B45/2019-12
Produktbeschreibung
Motor-Stopp-Beschaltung
1. Abschaltung über die internen Motorschütze
Durch die Abschaltung über den Motorschütz sind die
Motorphasen elektromechanisch getrennt von der
Energieversorgung.
XDN1
1 2 3 4

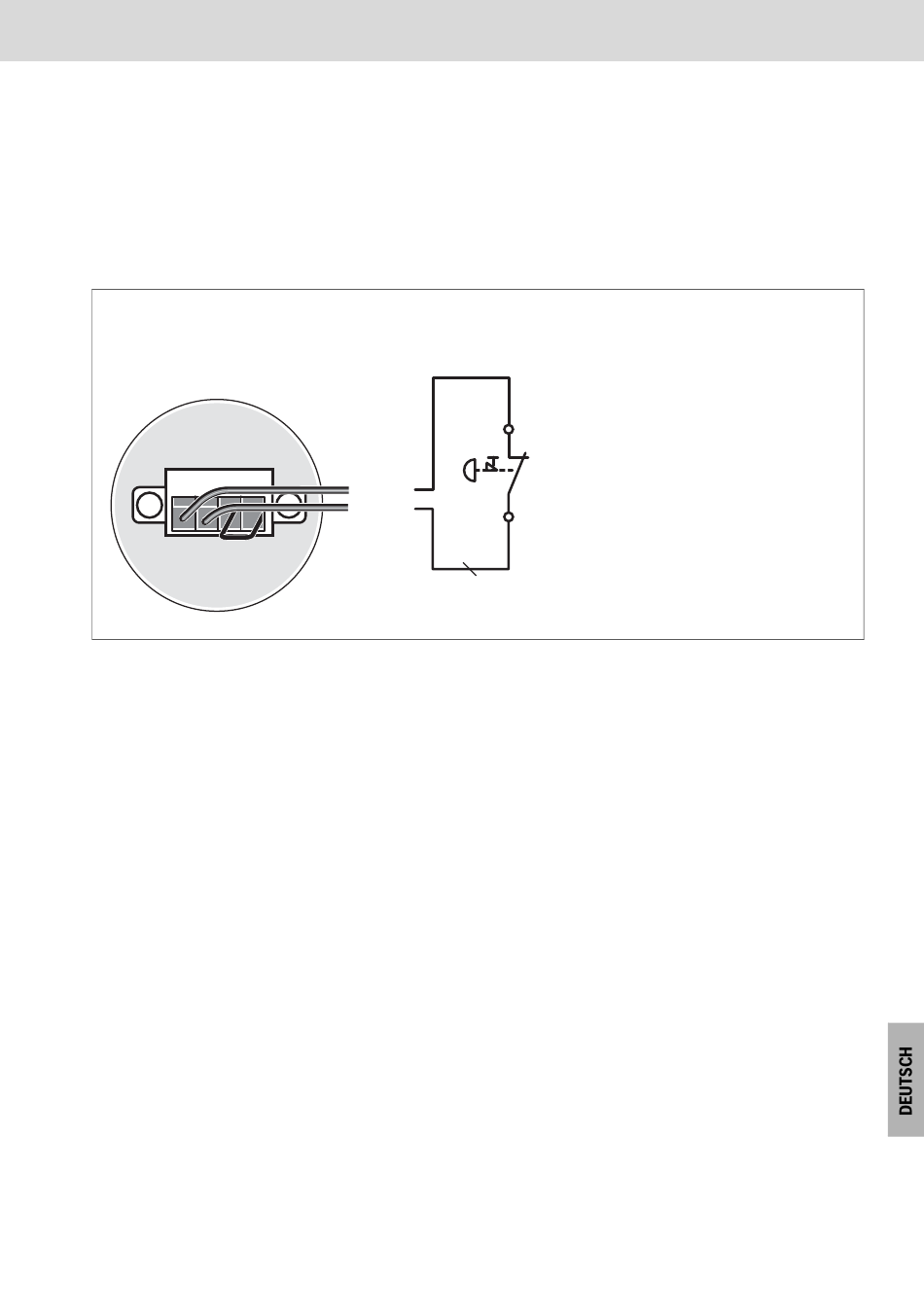

Abb. 8: Anschluss Motor-Stopp-Kreis 1 (NH1) an das Kompaktsystem
Motor-Stopp-Schalter direkt an die Kontakte für Motor-Stopp angeschlossen
Mit Betätigung des Motor-Stopp-Schalters S1 wird der Motor des Handschraubers/der
Schraubspindel durch das Leistungsteil abgebremst und der interne Leistungsschütz im
Kompaktsystem geöffnet. Dieser Abbruch der Verschraubung führt zu einer Fehlermeldung der
Steuerung. Die Fehlermeldung wird automatisch quittiert sobald Schalter S1 wieder
geschlossen wird. Anschließend kann ein erneuter Start erfolgen.
Einsatz
Motor-Stopp-Schalter
S1
VEE NH1
NH1
2
1 mm
Bosch Rexroth AG 19/96
