Anschluss
1. Der Kanalheizer wurde hergestellt für 1-, 2-, oder 3-Phasen Wechselstrom. Siehe Elektroplan für den aktuellen Heizer
sowie die technischen Daten im Typenschild auf dem Deckel des Heizers
2. Der Kanalheizer darf nur mittels festverlegtem Rundkabel an das Stromnetz angeschlossen werden. Es sind solche Kabel-
durchführungen zu verwenden, bei denen die Schutzklasse des Heizers beibehalten wird. Standardausführung ist die IP43.
Auf Nachfrage kann die Schutzklasse IP55 hergestellt werden, in dem Falle geht das aber aus dem Typenschild auf dem
Deckel des Heizers hervor. Die Ausführung IP55 wird mit vom Hersteller eingebauten Kabeldurchführungen geliefert
3. Der Betriebsstrom des Heizers darf nicht zugeschaltet werden können, ohne dass vorher oder gleichzeitig das dazugehörige
Gebläse startet .
4. Der Betriebsstrom des dazugehörenden Gebläses darf nicht unterbrochen werden können, ohne dass vorher oder gleichzeitig
die Stromzuführung des Heizers unterbrochen wurde
5. Der Kanalheizer besitzt ein integriertes elektronisches Strömungsmessgerät, welches bewirkt, dass der Strom zum
Heizelement nicht zugeschalten werden kann, ohne das genügend Luft durch den Kanalheizer strömt
ankommende Luft sollte gefiltert sein, um das Risiko für eine Verschmutzung des Strömungsmessgerät zu minimieren.
6. Ein allpoliger Schalter muss Bestandteil der festen Installation sein.
7. Die Installation muss von einem zugelassenen Fachelektriker ausgeführt werden.
8. Kanalheizer besitzen die S-Kennzeichnung, CE-Kennzeichnung, EMC-Kennzeichnung und wurden konstruiert gemäß
folgender Standards: SEMKO 111 FA 1982 /
9. Der Kanalheizer ist mit Sicherheitstemperaturwächter STW und Sicherheitstemperaturbegrenzer STB versehen , um
erstens ein Überhitzen bei zu geringer Luftströmung und zweitens ein Überhitzen bei einem Fehler in der Anlage zu
verhindern .
10. Im Verteilerkasten oder im Wartungsraum muss eine Zeichnung angebracht sein, die die Leistung des Kanalheizers und
seine Platzierung im Gebäude anzeigt sowie die erforderlichen Anweisungen für Massnahmen die zu ergreifen sind, wenn
der Sicherheitstemperaturbegrenzer STB ausgelöst wurde
11. Da der Fühlerkreis zum Heizer vom Typ MQEM/MQEML und MQU/MQUL nicht galvanisch von der Krafteinspeisung des
Heizers getrennt ist, müssen Fühler und Sollwertschalter in Hinblick darauf installiert werden, dass sie ein Netzpotential
besitzen.
12. Dieses Produkt ist nicht vorgesehen für die Anwendung von Kindern oder von Personen mit eingeschränkten physischen
oder mentalen Möglichkeiten oder mit mangelnden Erfahrungen und Kenntnissen, soweit nicht die Anweisungen für den
Gebrauch des Produkts von Personen vermittelt wurden, die verantwortlich für deren Sicherheit sind oder den Gebrauch
überwachen. Kinder sind zu beaufsichtigen, damit sie mit diesem Produkt nicht spielen können.

Montage

1. Der Kanalheizer ist für den Einschub in einen Spirokanal vorgesehen. Das Fixieren am Kanalsystem erfolgt mittels Schrauben.
2. Die Luftrichtung durch den Kanalheizer muss in Richtung der Pfeile auf der Seite des Anschlusskastens verlaufen.

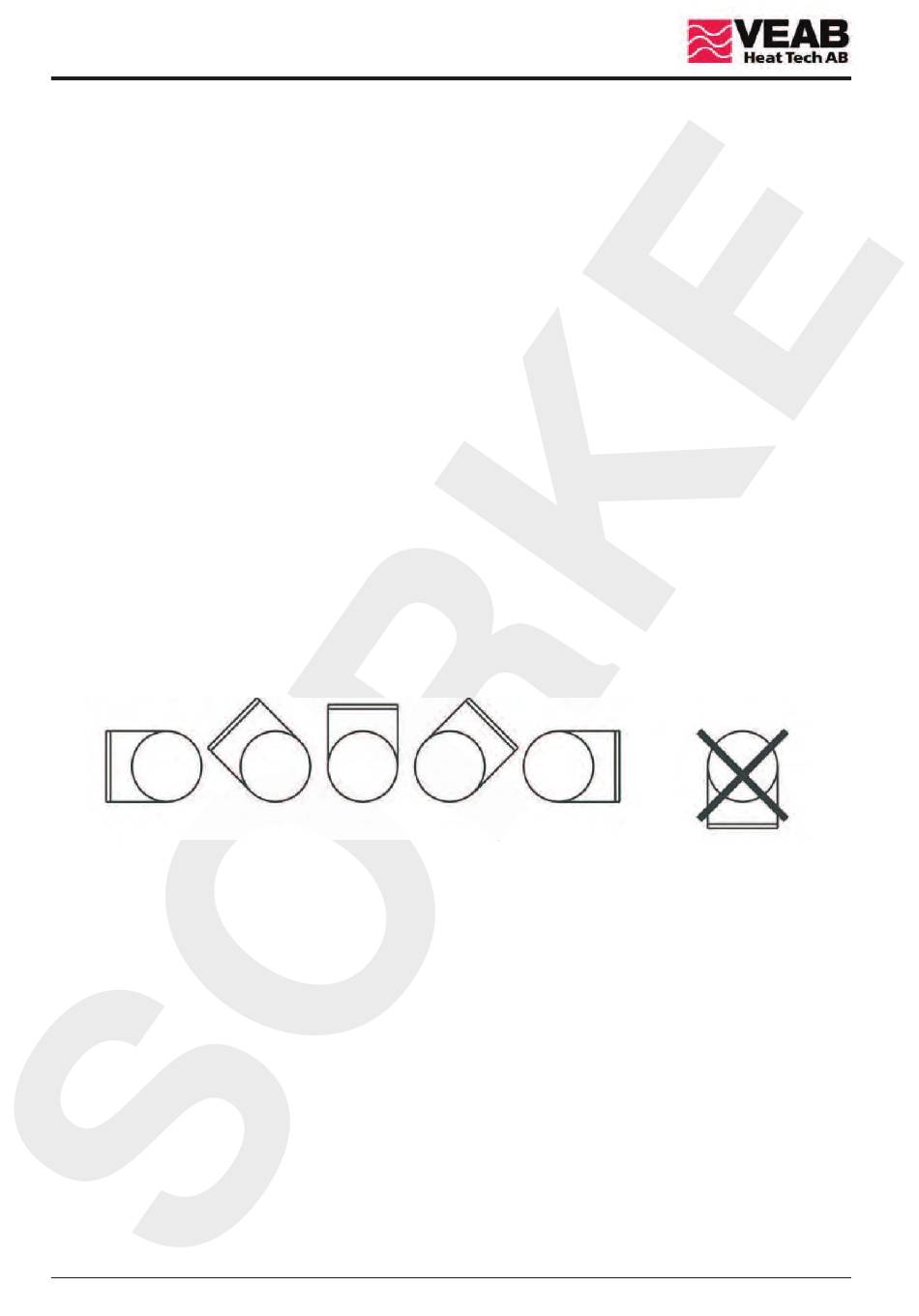

3. Der Kanalheizer kann in horizontale oder vertikal Kanäle eingebaut werden. Die Lage des Anschlusskastens kann gewählt
werden, entqweder nach oben oder durch eine 90° Drehung zur Seite hin. Eine Montage des Anschlusskastens nach unten
ist nicht zugelassen.
4. Die Öffnung zum Raum hin muss mit einem gut befestigtem Gitter gesichert werden, oder einem Zuluftventil als Schutz
vor einem Berühren der Heizelemente
5. In unmittelbarer Nähe der Ausströmungsöffnung muss ein Schild mit einer Warnung vor Abdecken angebracht sein
6. Der Abstand von oder bis zum Kanalbogen, Drosselklappe, Filter oder dgl. Sollte mindestens der Abstand sein der dem
doppeltem Kanaldurchmesser entspricht, da sonst die Gefahr besteht, dass der Luftstrom durch den Kanalheizer ungleich-
mässig wird und dadurch der
werden kann.
Beispiel: CV 16 bedeutet, dass der Abstand mindestens 320mm betragen sollte, CV 40 ergibt mindestens 800mm, usw
7. Der Kanalheizer darf genäss der geltenden Bestimmungen für Ventilationskanäle isoliert werden. Die Isolierung muss aus
nicht brennbarem Isoliermaterial bestehen. Die Isolierung darf den Deckel nicht verdecken, da das Typenschild sichtbar
bleiben muss und der Deckel abgenommen werden kann. Weiterhin darf die Isolierung auch die Kylrippen verdecken oder
die Seite des Schaltkastens wo die Krafthalbleiter (triac) aufmontiert worden sind
8. Der Kanalheizer muss für ein Austauschen und Kontrolle zugänglich sein
9. Der Abstand vom Blechgehäuse des Kanalheizer zu Holz oder anderem brennbarem Material darf 30 mm nicht untersteigen
10. Die maximal zulässige Temperatur der Umgebung darf 30°C nicht überschreiten
11.
Die maximale Temperatur der abgegebenen Luft beträgt 40°C
Wartung
Im Normalfall ist keine Wartung nötig außer einer regelmäßigen periodischen Funktionskontrolle
Überhitzung
Wenn der Sicherheitstemperaturbegrenzer STB ausgelöst worden ist, ist folgendes zu beachten:
1. Nur ein zugelassener Elektriker darf den Deckel zum Anschlusskasten öffnen.
2. Die Stromzuführung muss abgeklemmt werden.
3. Die Ursache für das Auslösen des Sicherheitstemperaturbegrenzer STB muss gewissenhaft untersucht werden.
4. Erst wenn der Fehler abgestellt wurde, kann der Sicherheitstemperaturbegrenzer STB wieder zurückgestellt werden.
.
EN 60335-1 / EN 60335-2-30
.
Sicherheitstemperaturwächter STW und Sicherheitstemperaturbegrenzer STB
.
/ EN 61000-6-2
.
.
.
.
11
.
. Die im Kanalheizer
/ EN 61000-6-3 / EN 61000-3-11
.
ausgelöst
.
.
.
.
.
