Branchement
1. L'appareil de chauffage des conduits est conçu pour un fonctionnement en monophasé, biphasé ou triphasé en courant alternatif.
Voir schéma électrique concernant l'appareil utilisé et informations sur la plaque signalétique située sur le couvercle de l'appareil
2. L'appareil de chauffage des conduits doit être branché sur le réseau électrique par un câble rond installé de manière permanente.
Les passages de câble doivent permettre d'assurer l'efficacité de la classe d'encapsulage. La version standard est IP43. La classe
d'encapsulage IP55 peut être fournie sur demande. Ceci est indiqué sur la plaque signalétique qui se trouve sur le couvercle de
l'appareil de chauffage. La version IP55 est livrée avec des passages de câble montés en usine.
3. Le ventilateur correspondant à l'appareil de chauffage doit se mettre en marche avant ou en même temps que celui-ci.
4. Il ne doit pas être possible d'éteindre le ventilateur correspondant à l'appareil de chauffage sans que celui-ci ne s'arrête avant ou
en même temps.
5. L'appareil de chauffage des conduits est doté d'un système intégré de mesure du débit qui contrôle que la puissance de l'appareil
est constante et que le débit d'air est suffisant. L'air qui arrive dans l'appareil de chauffage des conduits doit être filtré pour
réduire le risque d'encrassement du système de mesure de flux.
6. L'installation fixe doit comporter un interrupteur multipolaire.
7. L'installation doit être effectuée par un électricien qualifié.
8. L'appareil de chauffage des conduits possède les labels S, CE et EMC et répond aux normes suivantes
SEMKO 111 FA 1982 /
9. L'appareil de chauffage des conduits est équipé de deux thermostats de surchauffe (dont un à réarmement manuel) destinés à
prévenir une surchauffe en cas de débit d'air insuffisant et à empêcher une surchauffe en cas d'erreur dans le système.
10. Un schéma indiquant la puissance de l'appareil de chauffage et son emplacement dans le bâtiment devra se trouver dans la boîte
à fusibles ou dans l'atelier d'entretien, ainsi que les instructions nécessaires sur les mesures à prendre en cas de mise en marche
du thermostat de surchauffe.
11. Etant donné que pour les appareils de chauffage du type MQEM/MQEML et MQU/MQUL, le circuit du capteur n'est pas galvanique-
ment séparé de l'alimentation de l'appareil de chauffage, la connexion du capteur et le réglage de consigne doivent être effectués
en fonction de la tension du réseau.
12. Ce produit ne doit pas être utilisé par des enfants ou des personnes ayant une capacité physique ou mentale réduite ou n'ayant
pas d'expérience ni de connaissances en la matière, si des instructions concernant l'utilisation du produit n'ont pas été données
par une personne responsable de leur sécurité ou si celle-ci ne surveille pas le maniement de l'appareil. Les enfants doivent être
surveillés afin qu'ils ne jouent pas avec le produit.
Montage
1. L'appareil de chauffage est conçu pour être inséré dans des conduits à spiralé standard. Il se fixe au système de conduits à l'aide
de vis.
2. La direction de l'air à travers l'appareil doit suivre la flèche sur le côté du boîtier de connexion).

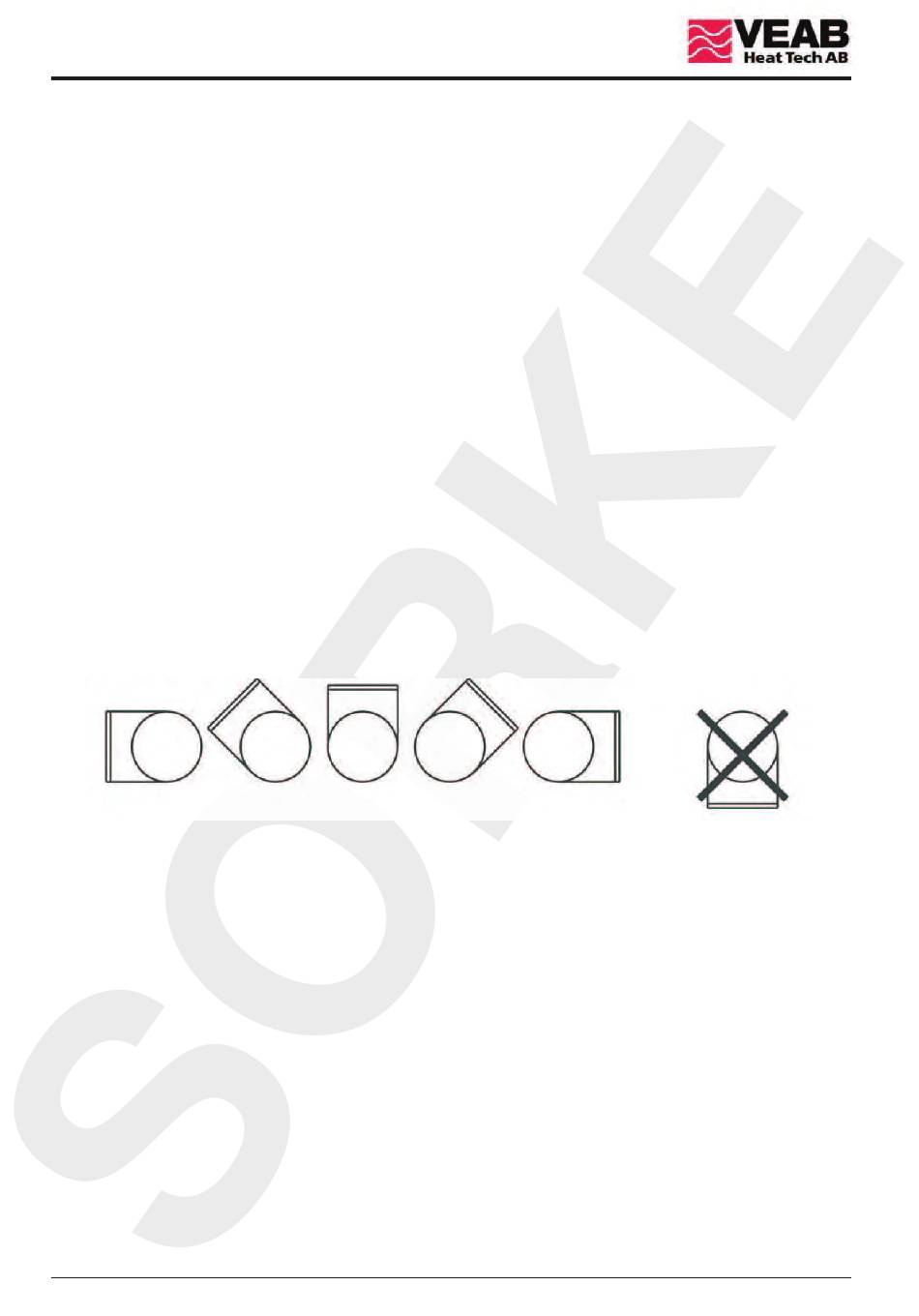

3. L'appareil de chauffage peut se monter dans un conduit horizontal ou vertical. Le boîtier de connexion peut se monter au choix
vers le haut ou sur le côté selon un angle de 90°. Le montage du boîtier de connexion vers le bas est
4. Les ouvertures doivent être équipées de grilles solidement fixées ou de bouches d'air d'admission pour empêcher tout contact
avec l'élément de chauffe.
5. Une notice sera placée à proximité des bouches de soufflage d'air, indiquant que le recouvrement de celles-ci est dangereux.
6. La distance entre l'appareil et les coudes des conduits, régulateurs de tirage, filtres etc. sera le double au moins du diamètre
du conduit, afin d'éviter des variations de pression dans le flux d'air circulant à travers l'appareil, qui risqueraient de déclencher
le thermostat de surchauffe.
Exemple: Pour le CV 16, la distance minimale doit être 320mm, pour le CV 40 de 800mm, etc.
7. L'appareil de chauffage peut être isolé suivant la réglementation en vigueur relative aux conduits de ventilation. Le matériau
d'isolation doit être ininflammable. L'isolation ne doit pas couvrir le couvercle, la plaque signalétique devant être lisible et le
couvercle amovible. L'isolation ne doit pas non plus couvrir les ailettes de refroidissement ou le côté du boîtier de connexion
sur lequel les semi-conducteurs (triac) sont montés.
8. L'appareil doit être accessible pour un remplacement et le contrôle.
9. La distance entre l'enveloppe en tôle de l'appareil et tout objet en bois ou dans un autre matériau inflammable ne
être inférieure à 30mm.
10. Température ambiante maximale autorisée : 30°C
11.
Température de sortie maximale autorisée de l'air : 40°C

Entretien

Normalement, aucun entretien n'est nécessaire, à part les contrôles de fonctionnement périodiques.
Surchauffe
Au cas où le thermostat de surchauffe à réarmement manuel sauterait, prendre les précautions suivantes :
1. Seul un électricien qualifié est autorisé à ouvrir le couvercle du boîtier de connexion.
2. Couper l'alimentation.
3. Etudier attentivement pourquoi le thermostat a sauté.
4. Une fois l'erreur corrigée, remettre le thermostat de surchauffe en marche.
EN 60335-1 / EN 60335-2-30 / EN 61000-6-2 / EN 61000-6-3 / EN 61000-3-11
.
.
12
.
:
.
INTERDIT .
DOIT PAS
