8791 Positioner
SideControl BaSiC
Anschlussmöglichkeiten, Fortsetzung

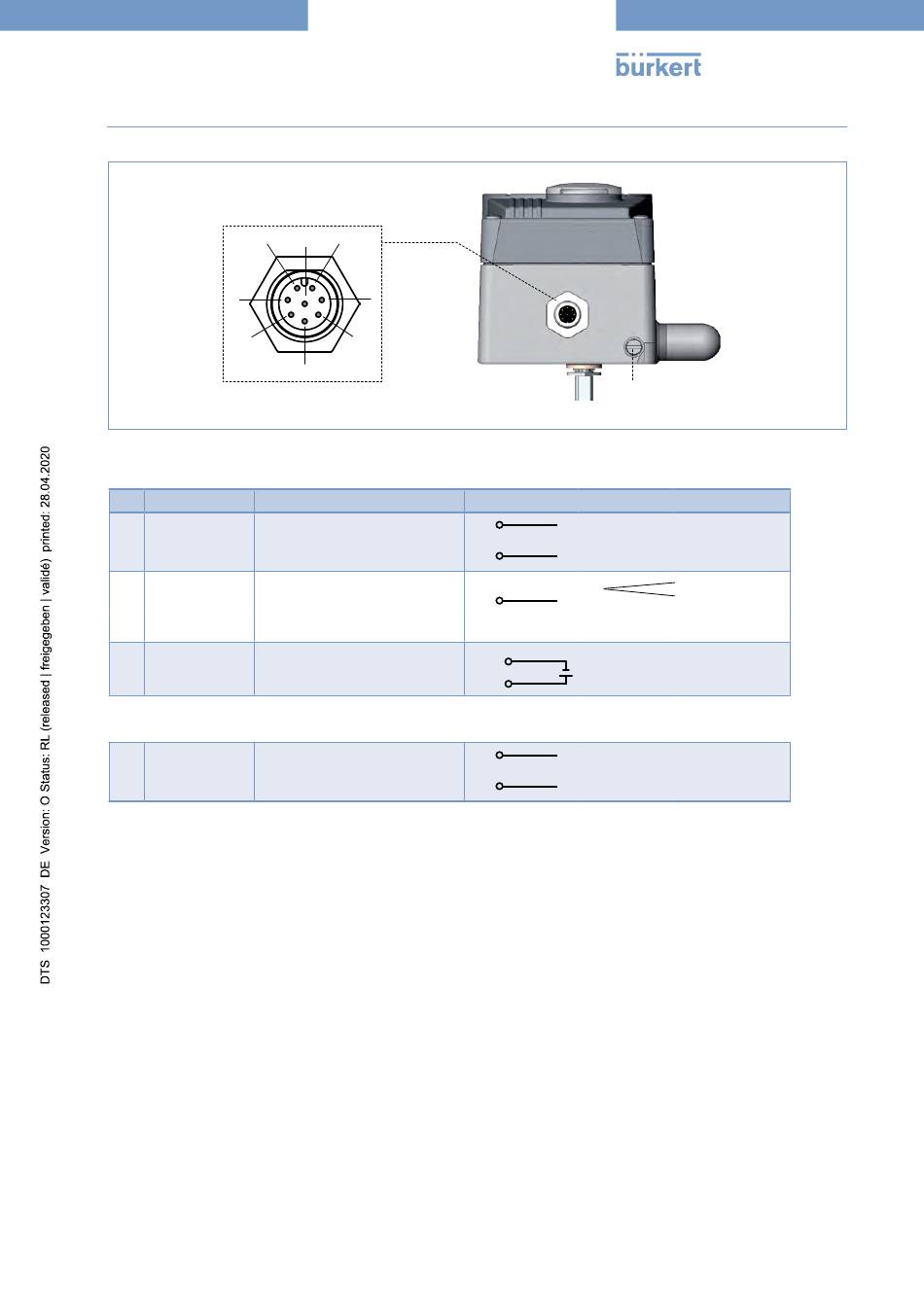

Anschluss Multipol

Betriebsspannung
und diverse Signale
2
3
4
Rundstecker M12, 8-polig
Rundstecker M12 - 8-polig (Eingangssignale)
Pin Adernfarbe* Belegung
1 weiß Sollwert + (0/4-20 mA)
2 braun Sollwert GND
5 grau Binärer Ausgang
3 grün GND
4 gelb + 24 V
Rundstecker M12 - 8-polig (analoge Stellungsrückmeldung)
8 rot Analoge Rückmeldung +
7 blau Analoge Rückmeldung GND
* Die angegebenen Adernfarben beziehen sich auf das als Zubehör erhältliche Anschlusskabel mit der Artikel-Nr. 919061
1
8
7
6
5
Äußere Beschaltung / Signalpegel
1
2
5
3
4
8
7
FE Funktionserde
+ (0/4-20 mA)
nicht galvanisch getrennt
GND
0-5 V (log. 0)
+
10-30 V (log. 1)
bezogen auf Pin 3 (GND)
24 V DC ± 10%
max. Restwelligkeit 10%
+ (0/4-20 mA)
nicht galvanisch getrennt
GND
S. 12/18
