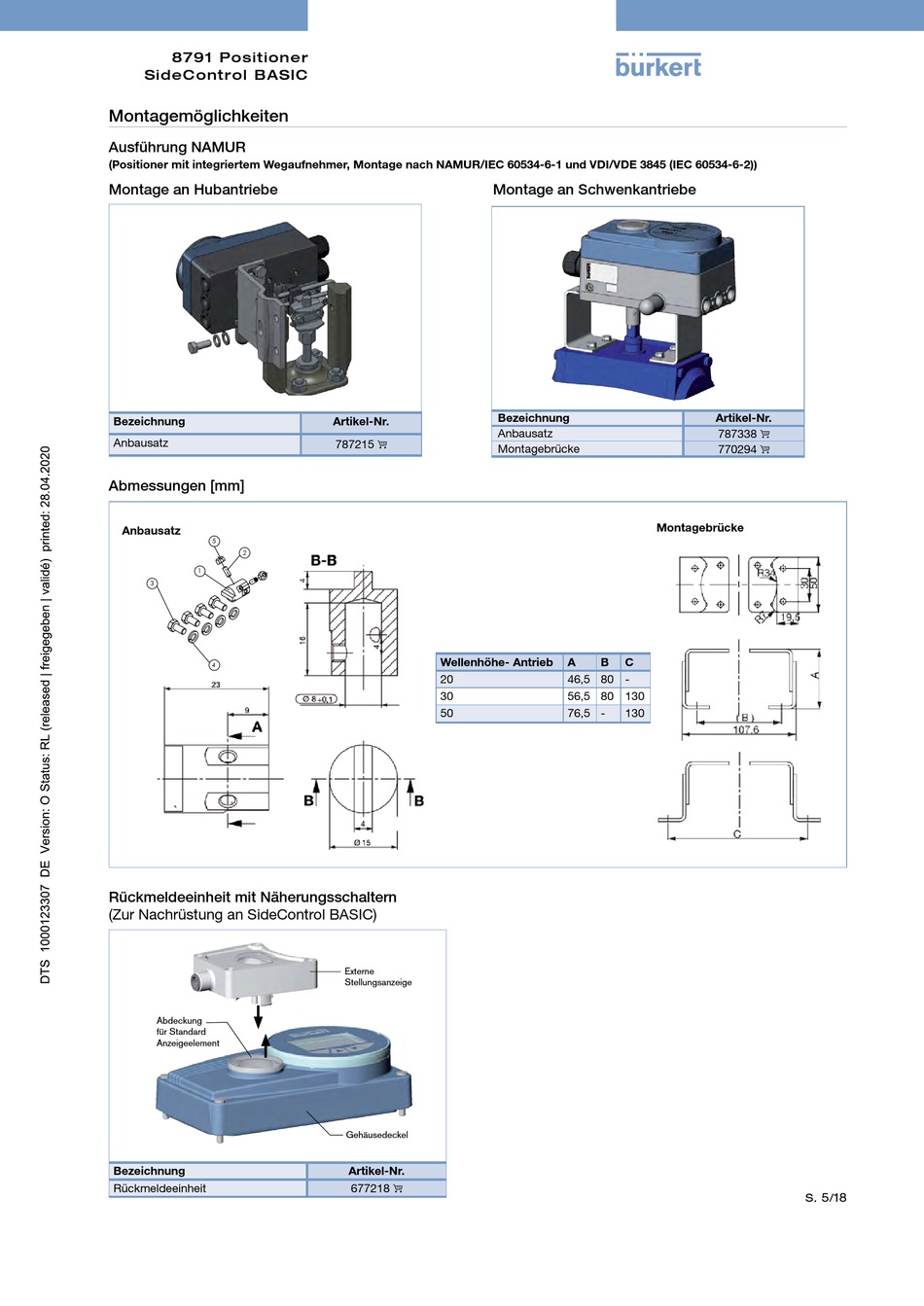

8791 Positioner
SideControl BaSiC
Montagemöglichkeiten
Ausführung NAMUR
(Positioner mit integriertem Wegaufnehmer, Montage nach NAMUR/IEC 60534-6-1 und VDI/VDE 3845 (IEC 60534-6-2))
Montage an Hubantriebe
Bezeichnung
Anbausatz
Abmessungen [mm]
Anbausatz
5
2
1
3
4
Rückmeldeeinheit mit Näherungsschaltern
(Zur Nachrüstung an SideControl BASIC)
Abdeckung
für Standard
Anzeigeelement
Externe Stellungsanzeige aufstecken
Bezeichnung
Rückmeldeeinheit
Montage an Schwenkantriebe
Bezeichnung
Artikel-Nr.
Anbausatz
787215  
Montagebrücke
Wellenhöhe- Antrieb
20
30
50
Externe
Stellungsanzeige
Gehäusedeckel
Artikel-Nr.
677218  
Artikel-Nr.
787338  
770294  
Montagebrücke
A
B
C
46,5 80 -
56,5 80 130
76,5 -
130
S. 5/18
