8791 Positioner
SideControl BaSiC

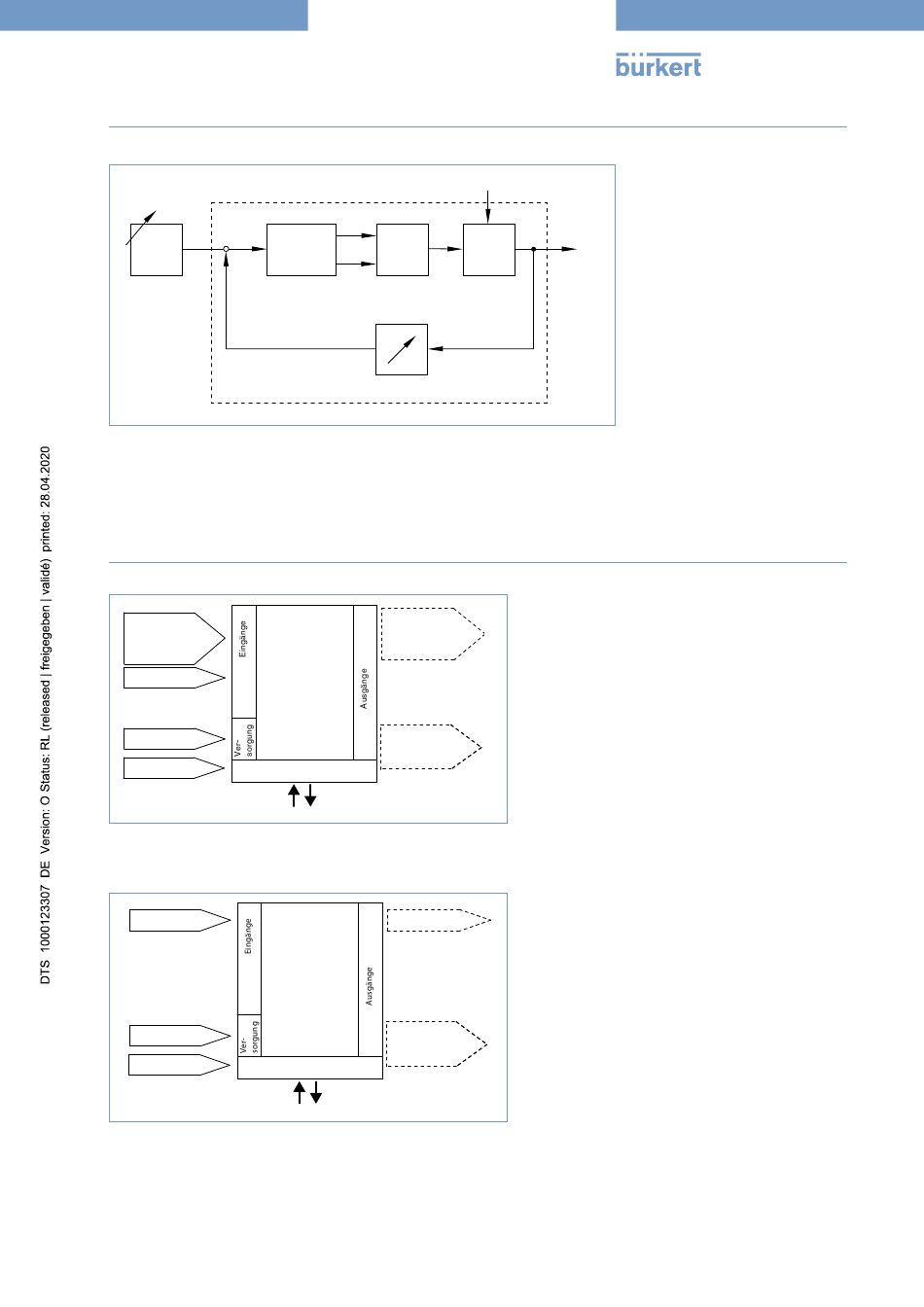

Signalflussplan
Stellungsregelkreis
CMD
Xd1
+
-
Stellungsregler
Stellungs-
sollwert
Stellungsregelkreis
Schematische Darstellung des SideControl Typ 8791 BASIC
Ohne digitale Kommunikation
Eingang für
Stellungs-Sollwert
4 - 20mA**
0-20 mA
Positioner
Binärer Eingang
BASIC
24 V DC
Kommunikations-
schnittstelle
**Defaulteinstellung
Mit AS-Interface, IO-Link und Bürkert Systembus (büS)
Bus
Positioner BASIC
AS-Interface
IO-link
büS
24 V DC
Kommunikations-
schnittstelle
B1
P
K
E1
Stellsystem
POS
Wegmess-System
Analoge
Stellungsrückmeldung
(optional)
4-20mA**, 0-20mA
Initiator 1/Initiator 2
24 V PNP NO
(optional)
Bedienung
Bus
Initiator 1/Initiator 2
24 V PNP NO
(optional)
Bedienung
Funktionen SideControl BASIC
• Automatische Inbetriebnahme des
Z1
Regelsystems
• Binäreingang (Sicherheitsposition)
Ventil-
öffnung
• Analoge Stellungsrückmeldung (optional)
Über DIP-Schalter am Gerät aktivierbar
• Dichtschließschwelle
Stetigventil
• Wirkrichtungsumkehr des Sollwertsignals
• Kennlinienwahl linear oder frei program-
mierbar (Softwareschnittstelle)
• Hand- / Automatikbetrieb
Über Kommunikationssoftware aktivier-
bare/parametrierbare Funktionen
• Frei programmierbare Übertragungs-
kennlinie
• Auswahl des Sollwertsignals
• Signalbereichsaufteilung des Sollwerts
• Begrenzung des Ventilhubs
• Begrenzung der Stellgeschwindigkeit
• Signalfehlererkennung
S. 15/18
