Fall 1
• Liegt ein Stromausfall vor und die hebebühne befindet sich nicht in den Klinken,
kann durch unterlegen eines Gegenstandes (Keile oder Lappen) zwischen
Klinkenleiste und Sicherheitsklinke
• Erst wenn die Sicherheitsklinken frei sind, die Notablaßschraube am Aggregat
betätigen. (siehe Bild 3)
• Der gesamte Senkvorgang ist stets vom Bediener zu beobachten.
• 200 mm bevor die Hebebühne den Boden erreicht hat den Senkvorgang
unterbrechen und den Gegenstand zwischen der Klinke entfernen.
• Danach den Senkvorgang durch betätigen der Notablaßschraube fortsetzen.
• Elastomer-Auflagen entfernen und das Fahrzeug von der Bühne fahren.
Fall 2
• Befindet sich die Hebebühne in den Sicherheitsklinken, können die
Sicherheitsklinken nicht mehr manuell entriegeln.
• Aus Sicherheitsgründen ist es untersagt einen Notablaß durchzuführen, in dem
man einen Gegenstand (z.b. Wagenheber) zum entriegeln der Sicherheitsklinken
verwendet. Das Fahrzeug kann abstürzen.
• In diesem Falle ist es ratsam das Ende des Stromausfalls abzuwarten.

7. Wartung und Pflege

Die Hebebühne ist in regelmäßigen Abständen von 3 Monaten durch den Betreiber
gemäß nachfolgendem Plan zu warten. Bei intensivem Dauerbetrieb und bei
Verschmutzung ist das Wartungsintervall zu verkürzen.
Betriebsanleitung und Prüfbuch
Sprinter Express Mobil

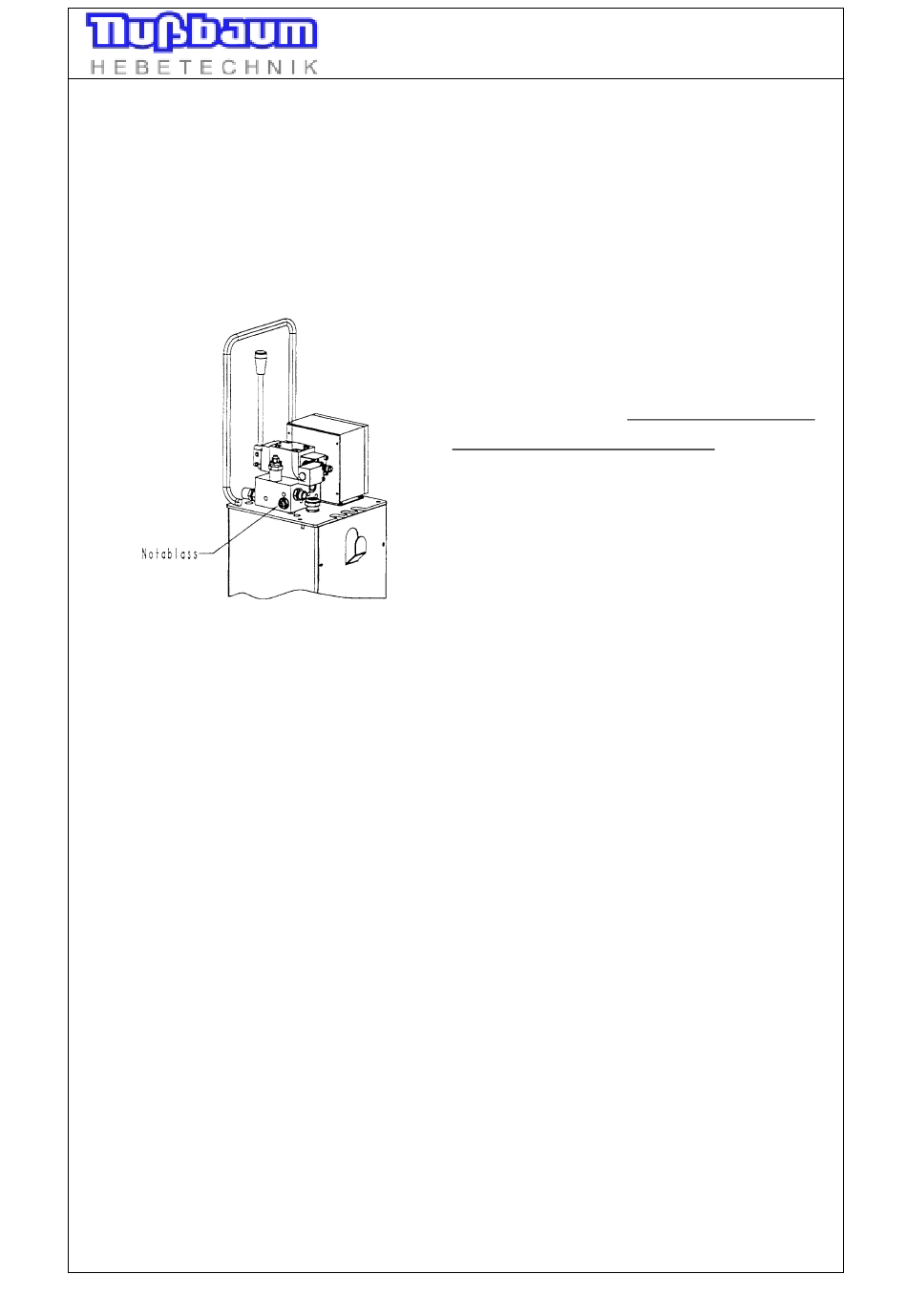

Bild 3:Notablaßschraube betätigen
1. Kontermutter lösen
2. Gewindestift langsam max. 1,5 Umdrehungen
gegen den Uhrzeigersinn drehen.
Dabei die Senkbewegung der Hebebühne
beobachten!
3. Durch eindrehen der Notablaßschraube im
Uhrzeigersinn wird der Senkvorgang
unterbrochen.
4. Nach dem Notablaß die Notablaßschraube
schließen und wieder sichern.
