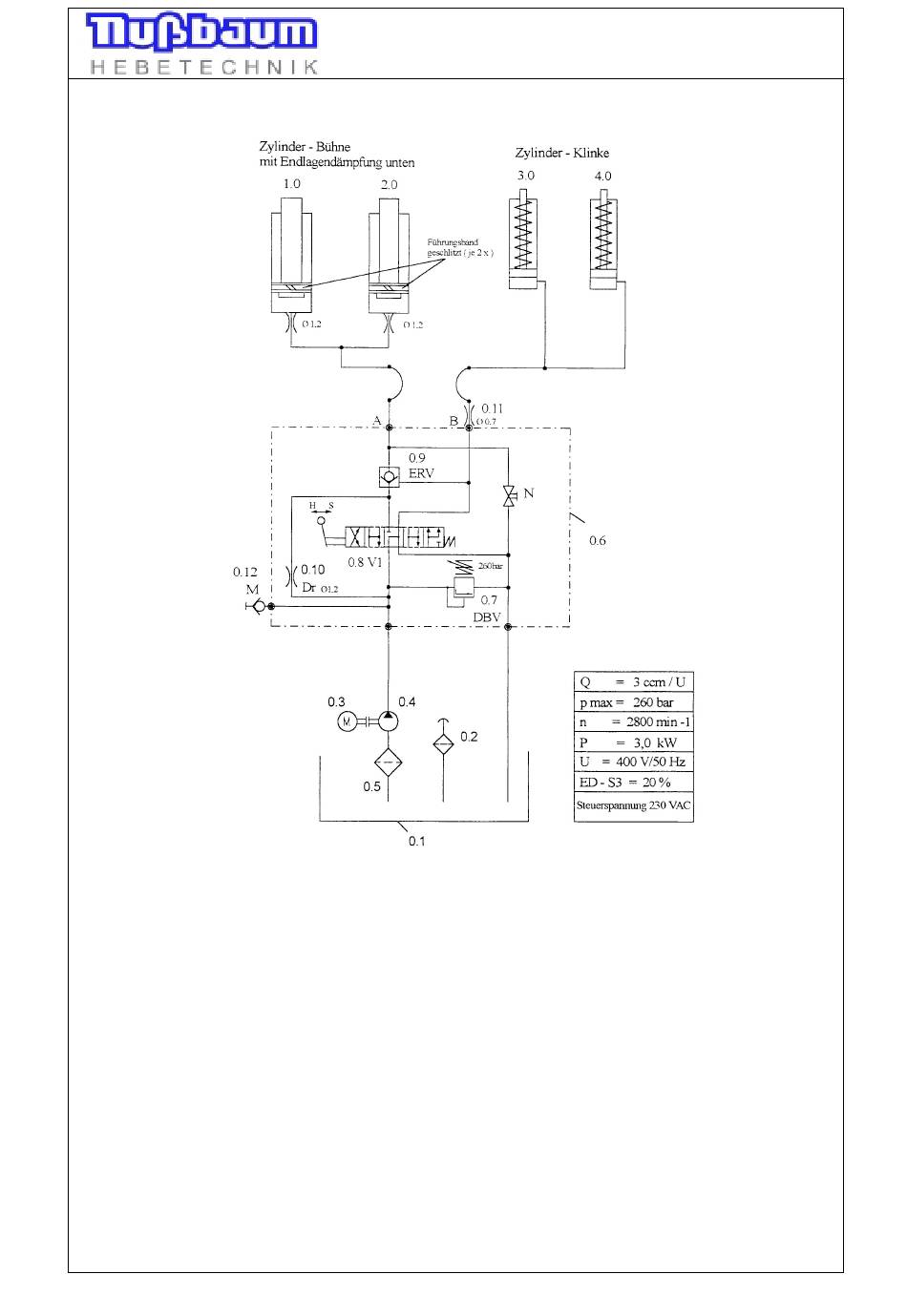

3.6 Hydraulikplan

Hydraulik Teileliste
0.1: Öltank
0.2: Belüftungsfilter
0.3: Motor 3 Kw; 50 Hz
0.4: Zahnradpumpe 3ccm
0.5: Saugfilter
0.6: Steuerblock
0.7: Überdruckventil (260 bar)
0.8: 4/3 Wege-Ventil
0.9: Entsperrbares Rückschlagventil
0.10 : Drosselblende
0.11: Drosselblende
0.12: Meßanschluß
1.0: Zylinder
2.0: Zylinder
3.0: Entriegelung Zylinder
4.0: Entriegelung Zylinder
(ab 12/2000)
