Continental ContiConnect Telematic Kit Installationsanleitung Seite 76

IT
Fig. 2:
In questo caso, per collegare lo strumento di lettura portatile al sistema
serve, oltre al gruppo di cavi N compreso in questo kit, anche il gruppo
di cavi L.
4. Usare i tre capocorda (circolari) per collegare l'alimentazione
Versione B:
L'unità telematica centrale può essere collegata ad un sistema
ContiPressureCheck installato senza un display.
Sub-Harness N
(17341950000)
3
Versione B:
‹ Fissare il connettore di diagnosi del gruppo di cavi L in modo tale
che sia facilmente accessibile per la configurazione successiva del
sistema ContiPressureCheck.

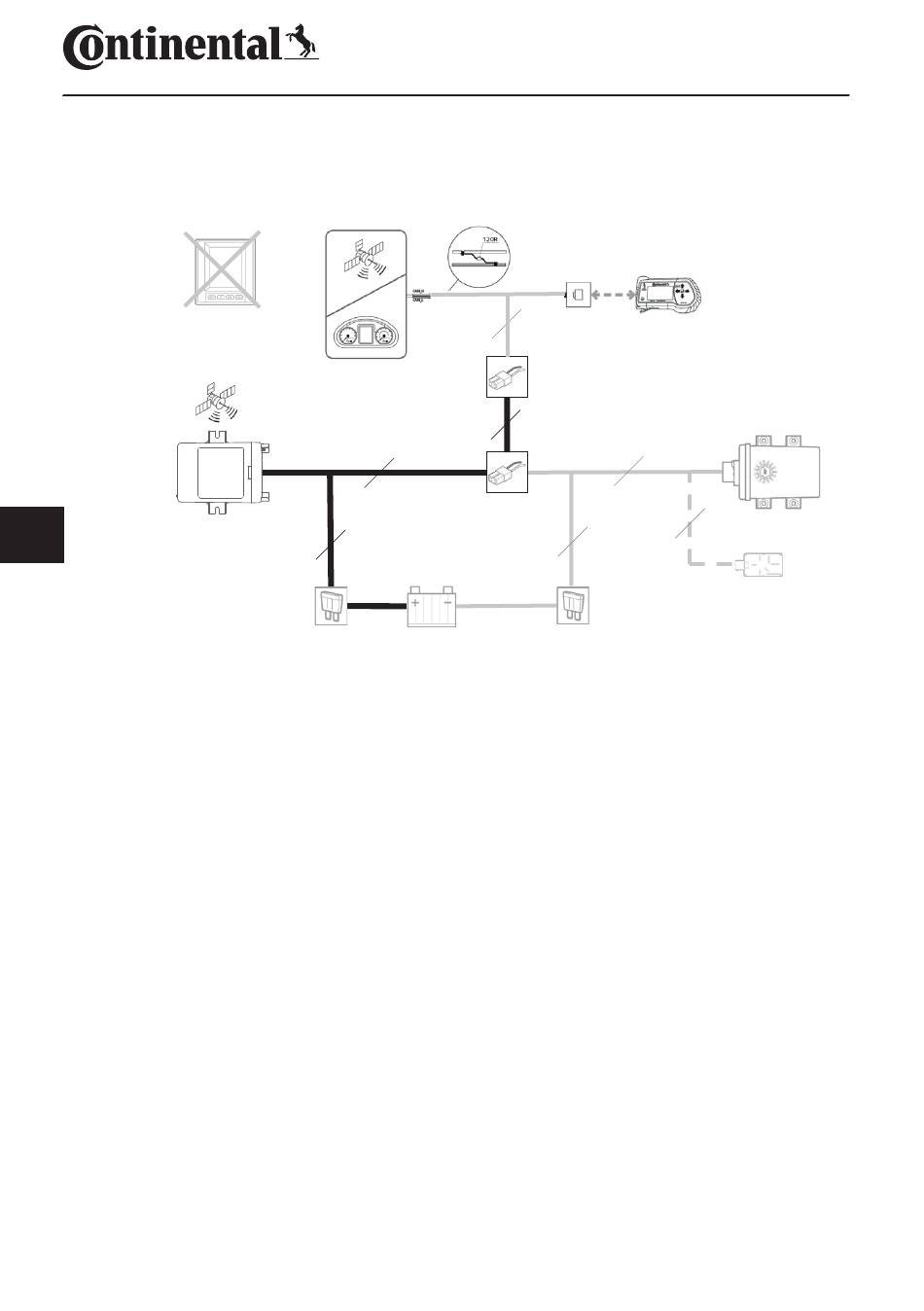

‹ Collegare i gruppi di cavi N ed L come mostrato in
"Fig. 2: Versione B:"
all'impianto elettrico del veicolo seguendo la codifica colori
riportata di seguito:
●
Kl.31 (peso) - nero
●
Kl.15 (acceso più) - rosso
●
Kl.30 (permanente più) - viola
2
Sub-Harness L
(17340690000)
2
2
4
Sub-Harness C
(17340060000)
3
Sub-Harness D
2
(17340090000/
Sub-Harness A
17340670000)
(17340080000)
76
