Diagnose anhand der Status-LEDs

Der aktuelle Status der Zentralen Telematikeinheit kann mittels der ste-
ckerseitig integrierten LEDs abgelesen werden. Die fünf LEDs befinden
sich zwischen Gehäuserand und dem 22-poligen Stecker.

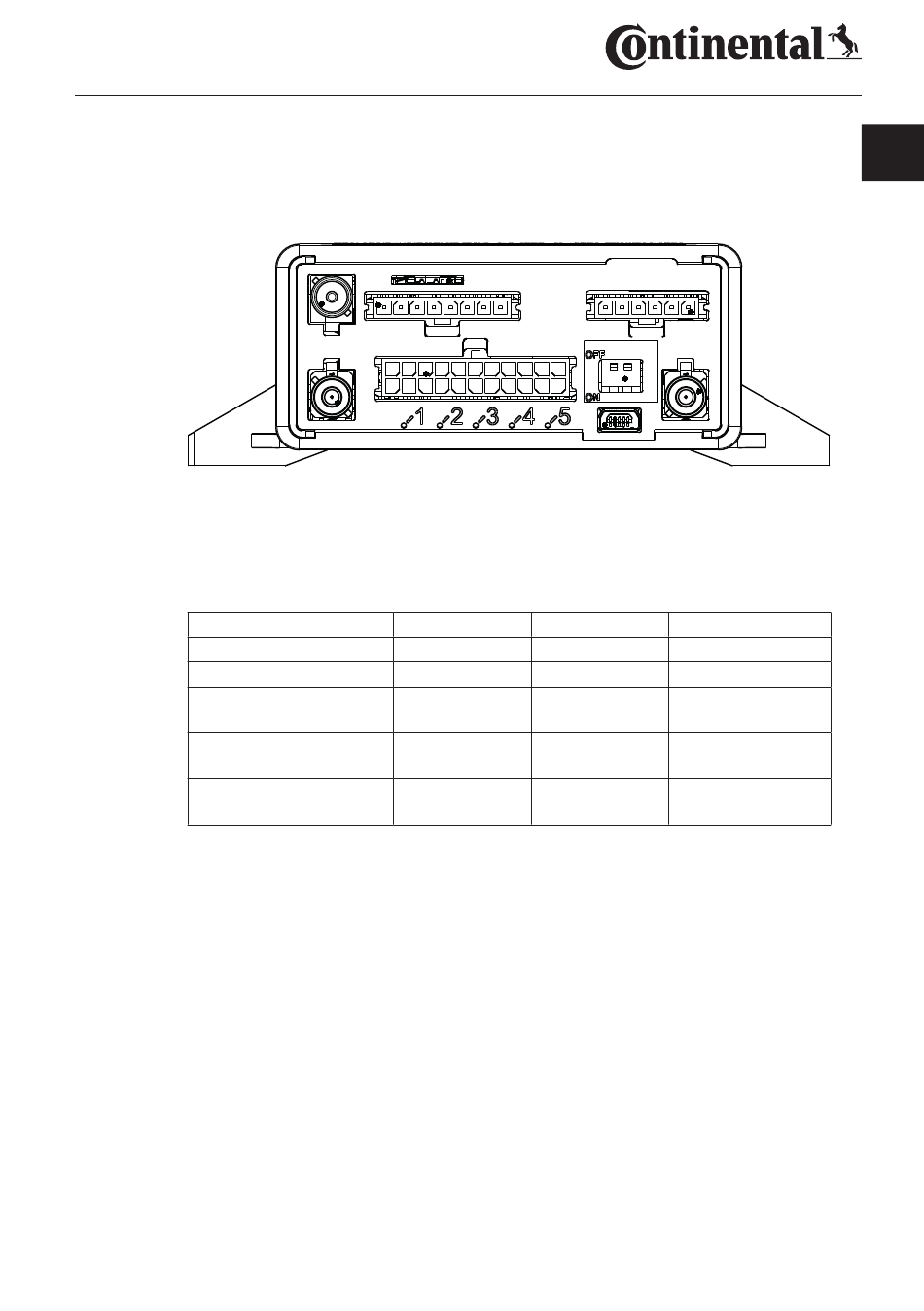

Abb. 3: Anschlussseite
Die Nummerierung der LEDs zählt vom blauen Anschluss (LED 1) zum
braunen Anschluss (LED 5) aufsteigend hoch (siehe „Abb. 3: An-
schlussseite").
LED Funktion
1 Betriebsstatus
2 Zeitstempel
Mobilfunk-
3
verbindung
4 Authentifizierung
Datenbank-
5
verbindung
Die Zentrale Telematikeinheit befindet sich im einwandfreien Betrieb,
wenn das folgende LED-Verhalten am Gerät abzulesen ist:
●
LED 1 blinkt grün
●
LED 2 ist aus
●
LED 3-5 leuchten dauerhaft grün.
Wenn ausschließlich die LED 1 am Gerät grün blinkt, liegt keine Ver-
bindung zum ContiConnect Portal vor. Dies kann bei schwachem oder
fehlendem Mobilfunknetz vorliegen.
Sofern sich das Gerät mehr als 4 Stunden lang weder in dem einen noch
in dem anderen beschriebenen Zustand befindet, wenden Sie sich bitte
an Ihren Continental Ansprechpartner.
AUS AN
Gerät startet -
gültig ungültig
Keine Verbindung
Verbindung aufgebaut
Gerät nicht Gerät
authentifiziert authentifiziert
Keine Verbindung
Verbindung aufgebaut
BLINKEND
Gerät aktiv
-
Verbindungs-
aufbau
Authentifizierung
Verbindungs-
aufbau
