4. Connectez l'alimentation électrique à l'électronique du véhicule
Variante B :
Connexion de l'unité de télématique centrale à un système
ContiPressureCheck, qui a été installé sans écran.
Sub-Harness N
(17341950000)
3
Variante B
Dans ce cas, en plus du faisceau de câbles N inclus dans ce kit,
le faisceau de câbles L est nécessaire pour connecter l'appareil
de lecture manuel au système.
‹ Fixez la surface collante du faisceau de câbles L de manière
à ce qu'il soit facilement accessible pour une configuration
ultérieure du système ContiPressureCheck.

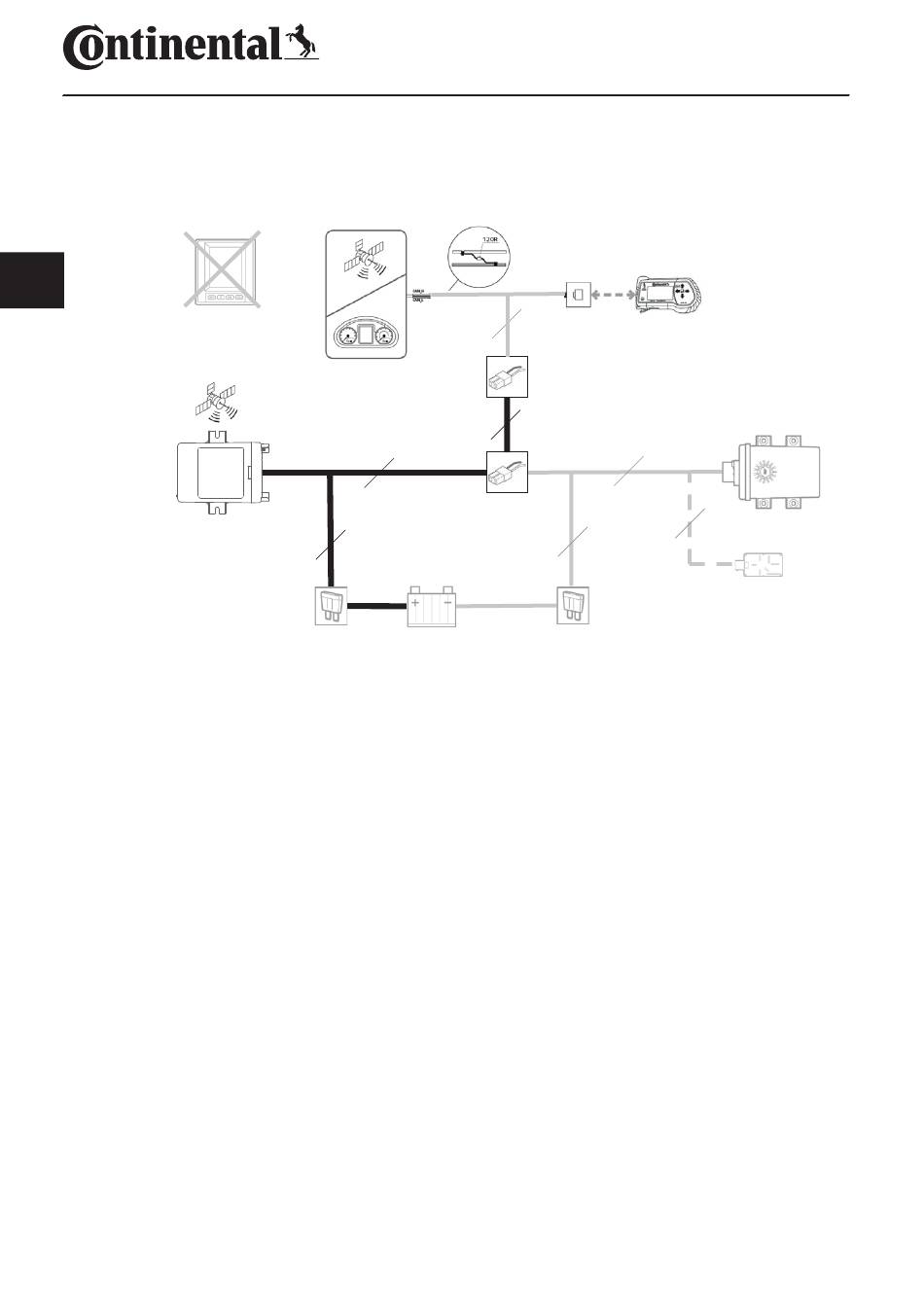

‹ Connectez les faisceaux de câbles N et L comme indiqué sur
la figure « Fig. 2: Variante B »
à l'aide des trois cosses de câble (en forme d'anneau) selon le code
couleur suivant :
●
Terminal 31 (masse) - noir
●
Terminal 15 (commuté plus) - rouge
●
Terminal 30 (permanent plus) - violet
2
Sub-Harness L
(17340690000)
2
2
4
Sub-Harness C
(17340060000)
3
Sub-Harness D
2
(17340090000/
Sub-Harness A
17340670000)
(17340080000)
