Continental ContiConnect Telematic Kit Installationsanleitung Seite 120

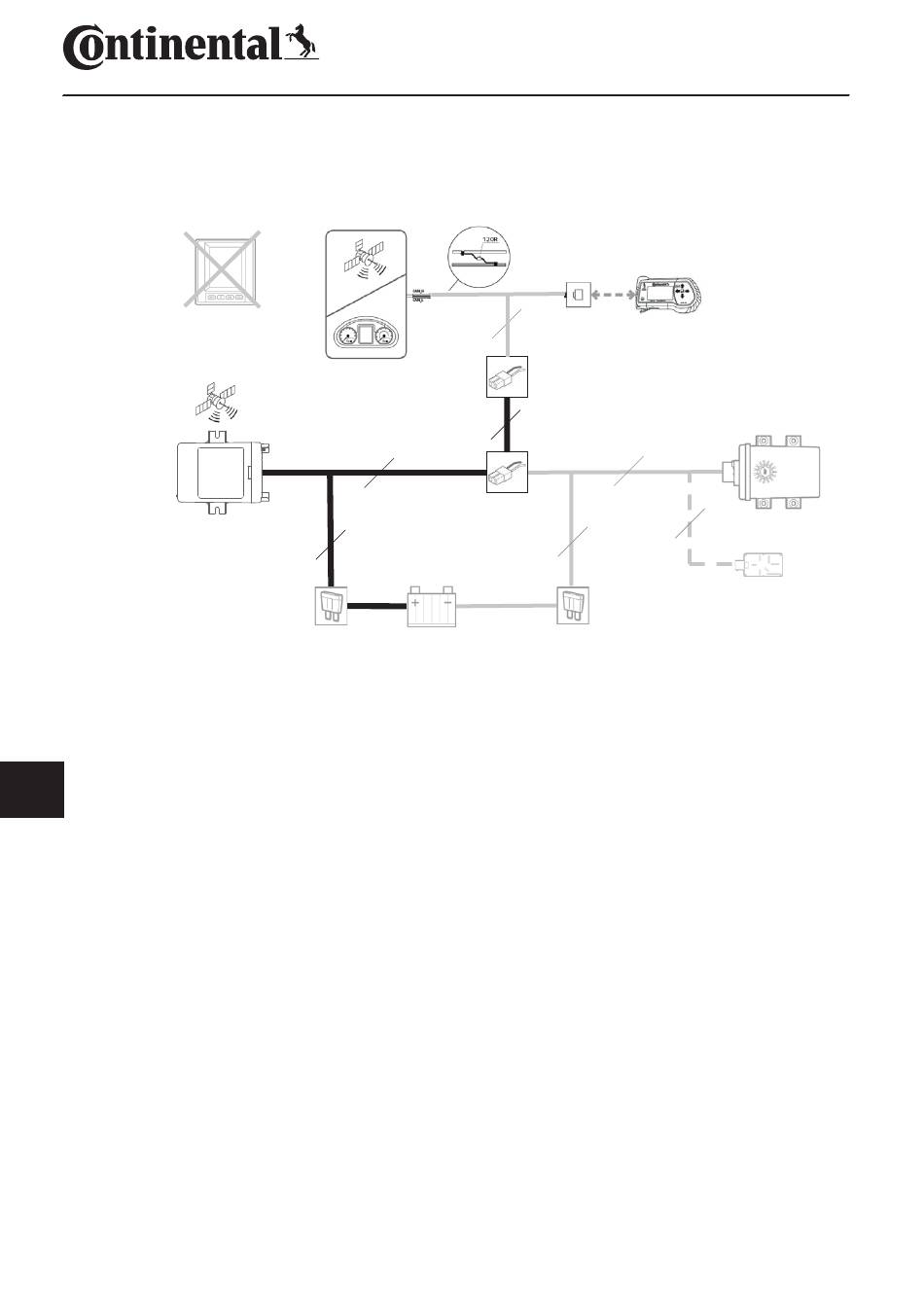

Fig. 2:
NO
4. Koble strømforsyningen til kjøretøyets elektronikk ved hjelp av de
Variant B:
Tilkobling av den sentrale telematikkenheten til et ContiPressureCheck-
system som ikke har integrert display.
Sub-Harness N
(17341950000)
3
Variant B
I dette tilfellet er kabelmatte L påkrevd for å koble den håndholdte
avleseren til systemet, i tillegg til kabelmatte N som er inkludert
i dette settet.
‹ Fest diagnosekontakten til kabelmatten L slik at den er lett
tilgjengelig for en senere konfigurasjon av ContiPressureCheck-
systemet.
Koble til kabelmatteene N og L som vist i "Fig. 2: Variant B".
‹
tre kabelskoene (ringformede) i samsvar med følgende fargekoder:
●
Kl.31 (gods) - svart
●
Kl.15 (koblet pluss) - rød
●
Kl.30 (permanent pluss) - fiolett
2
Sub-Harness L
(17340690000)
2
2
4
Sub-Harness C
(17340060000)
3
Sub-Harness D
2
(17340090000/
Sub-Harness A
17340670000)
(17340080000)
120
