Continental ContiConnect Telematic Kit Installationsanleitung Seite 43

Variant B:
Aansluiting van de centrale telematicaeenheid op een
ContiPressureCheck-systeem zonder een display.
Sub-Harness N
(17341950000)
3

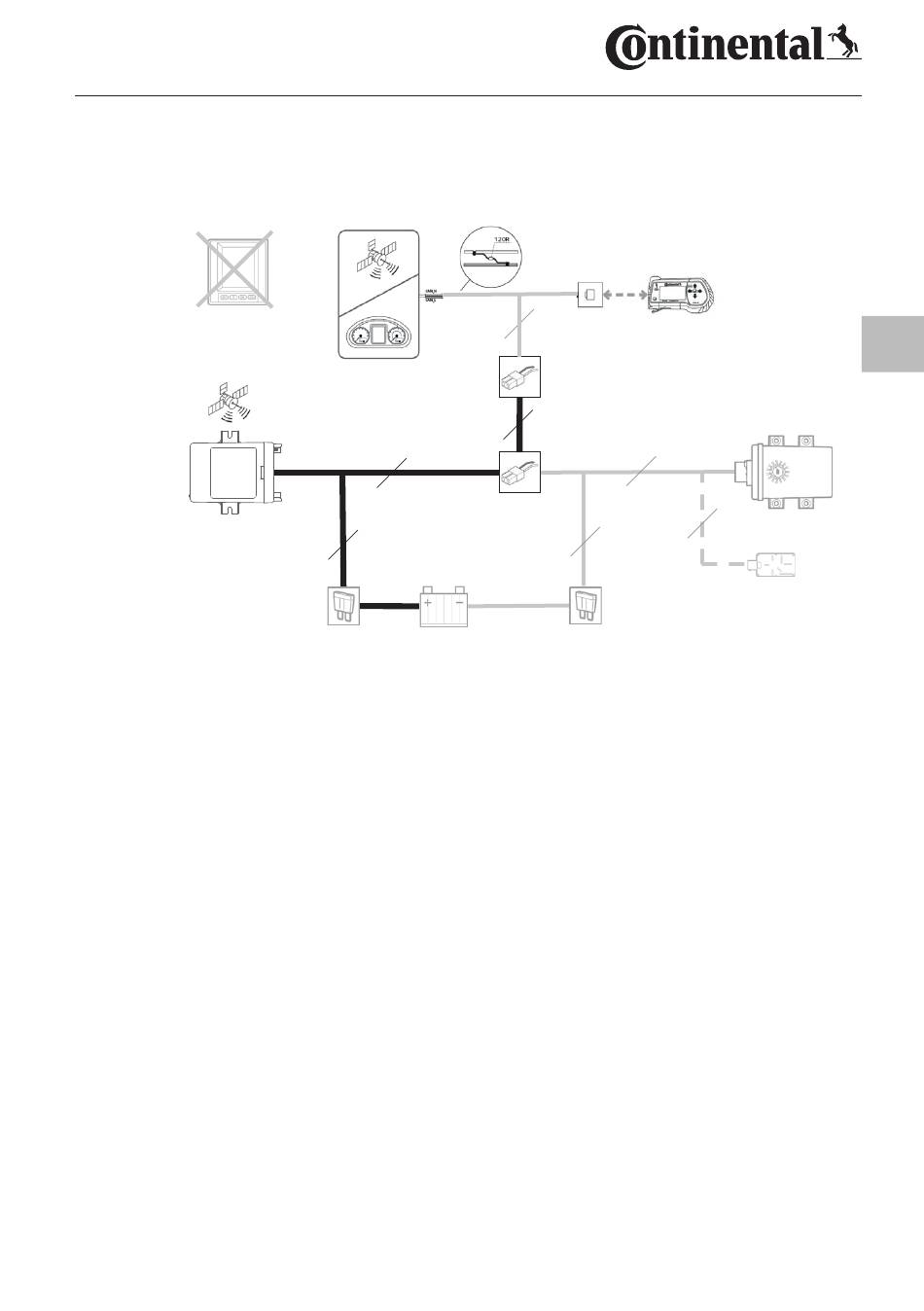

Afb. 2: Variant B
In dit geval is, naast de kabelboom N in deze set, de kabelboom
L vereist om het handleesapparaat op het systeem aan te sluiten.
‹ Bevestig de diagnosestekker van de kabelboom L zodat deze
gemakkelijk toegankelijk is voor latere configuratie van het
ContiPressureCheck systeem.
Sluit de kabelbomen N en L aan zoals weergegeven in "Afb. 2:
‹
Variant B".
4. Sluit de stroomvoorziening aan op de voertuigelektronica met
behulp van de drie kabelschoenen (ringvormig) volgens de volgende
kleurcodering:
●
Kl.31 (massa) - zwart
●
Kl.15 (geschakeld plus) - rood
●
Kl.30 (permanent plus) - violet
2
Sub-Harness L
(17340690000)
2
2
4
Sub-Harness C
(17340060000)
3
Sub-Harness D
2
(17340090000/
Sub-Harness A
17340670000)
(17340080000)
NL
43
