Continental ContiConnect Telematic Kit Installationsanleitung Seite 54

ES

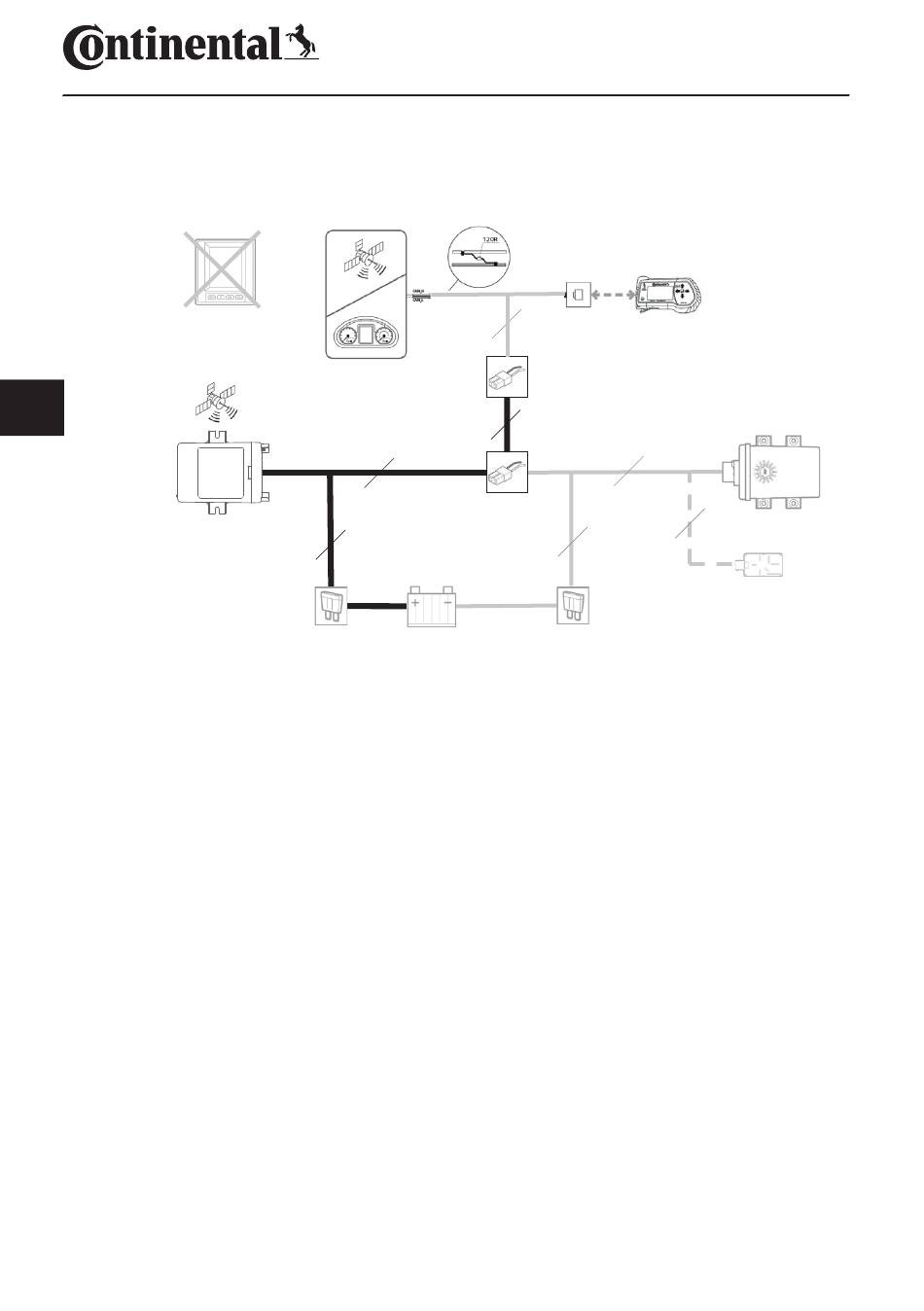

Fig. 2:
4. Conecte la alimentación de corriente al sistema electrónico del
Variante B:
Conexión de la unidad telemática central a un sistema ContiPressu-
reCheck que se ha montado sin pantalla.
Sub-Harness N
(17341950000)
3
Variante B
En este caso, para conectar el lector de mano al sistema, se necesita
el mazo de cables L además del mazo de cables N incluido en este kit.
‹ Fije el conector de diagnóstico del mazo de cables L de manera
que pueda acceder a él fácilmente para la configuración poste-
rior del sistema ContiPressureCheck.
Conecte los mazos de cables N y L tal como muestra en la "Fig.
‹
2: Variante B".
vehículo utilizando los tres terminales de cable (anulares) de
acuerdo con el siguiente código de colores:
●
Terminal 31 (tierra) - negro
●
Terminal 15 (positivo conmutado) - rojo
●
Terminal 30 (positivo permanente) - violeta
2
Sub-Harness L
(17340690000)
2
2
4
Sub-Harness C
(17340060000)
3
Sub-Harness D
2
(17340090000/
Sub-Harness A
17340670000)
(17340080000)
54
