3. Anslut den centrala telematikenheten till CCU:
SE

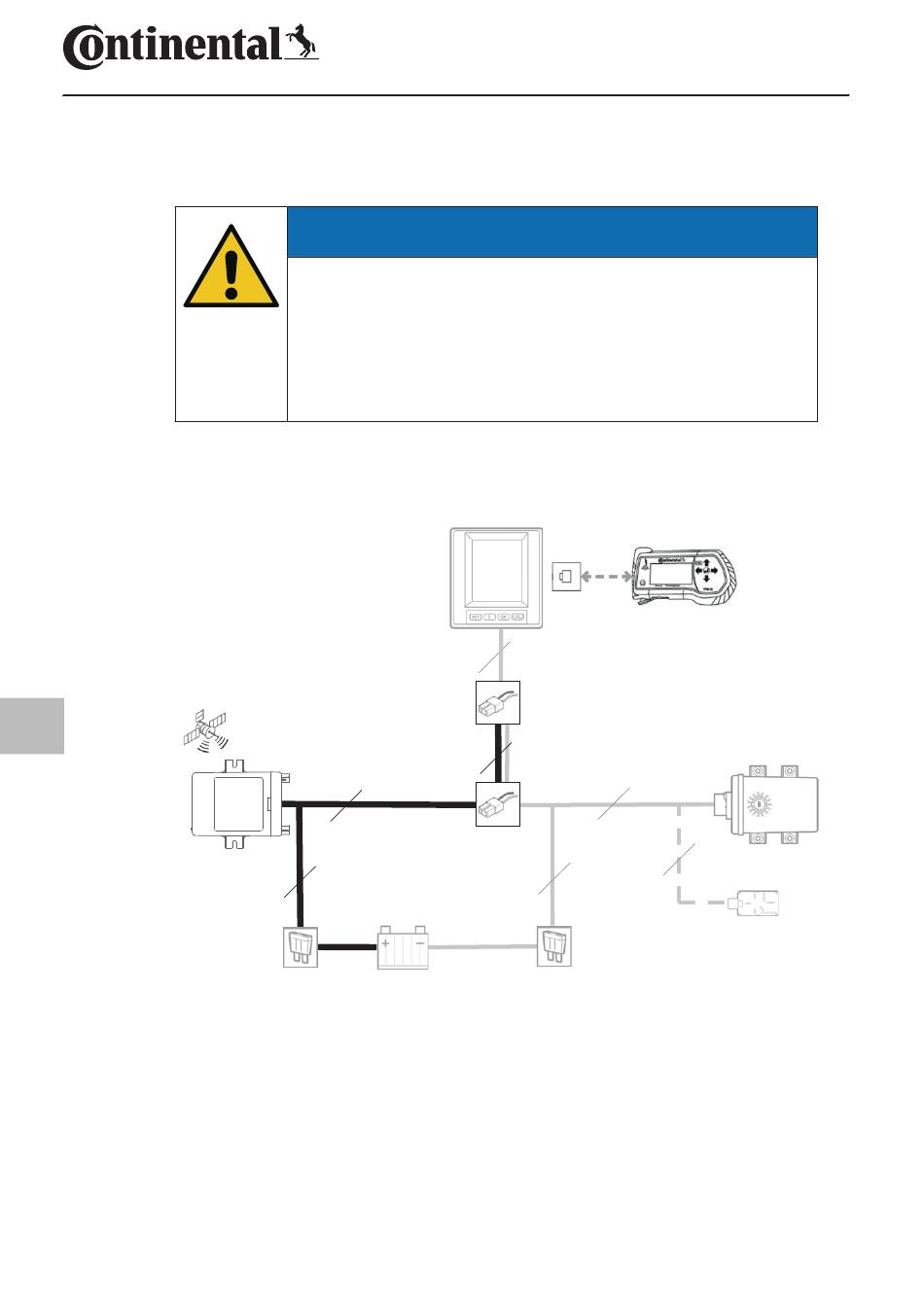

Fig. 1:
n i ContiPressureCheck-systemet enligt följande förklaringar
(se variant A eller variant B).
AKTA
Möjliga egendomsskador.
Se till att anslutningskontakterna till CAN-datalinjen
i CPC-systemet genom kabelknippen N inte felvänds.
►
Den vita datakabeln från CPC-systemet måste anslutas
till den vita kabeln från kabelknippen N. Samma sak
gäller för den bruna datakabeln.
Variant A:
Anslutning av den centrala telematikenheten till ett
ContiPressureCheck-system med en display.
2
Sub-Harness N
(17341950000)
3
Variant A
I detta fall behövs bara kabelknippen N som ingår i detta paket för
att ansluta.
Anslut kabelknippe N som visas på. "Fig. 1: Variant A"
‹
4
Sub-Harness B
(17340070000)
2
4
Sub-Harness C
(17340060000)
2
Sub-Harness A
(17340080000)
3
Sub-Harness D
(17340090000/
17340670000)
