7.2
EINSTELLUNG UND WARTUNG DES DRUCKMINDE-
RERS
Der Druckminderer im Heizungsfüllblock ist werkseitig auf ca. 1,5 bar eingestellt. Die Funktion des Druck-
minderers ist ggf. mindestens einmal jährlich zu prüfen und der Druckminderer zu reinigen.
Einstellen des Druckminderers (Einstellbereich: 0,5 bis 4 bar)
/ Feststellschraube des Druckmindererhandrads (siehe Abb. 5) lösen.
/ Der Eingangsdruck muss mindestens 1 bar höher sein als der gewünschte Anlagendruck.
/ Druckreduzierung: Einstellgriff in Richtung der Markierung Minus (–) drehen.
/ Manometer (Ausgangsdruck) beobachten!
/ Druckerhöhung: Einstellgriff in Richtung Markierung Plus (+) drehen.
/ Manometer (Ausgangsdruck) beobachten!
/ Nach Erreichen des gewünschten Druckwerts Feststellschraube wieder anziehen.
Bei defektem Druckminderer muss die Druckminderer-Patrone ausgetauscht werden.
Austausch der Druckminderer-Patrone
/ Deckel der Verkleidung nach oben klappen, vordere und hintere Verkleidungsschale abnehmen und
beide Absperrhähne schließen (siehe Abb. 7).
/ Alte Druckminderer-Patrone mit dem Ringschlüssel abschrauben und entfernen.
/ Neue Druckminderer-Patrone mit dem Ringschlüssel einschrauben und mit ca. 8 Nm festziehen.

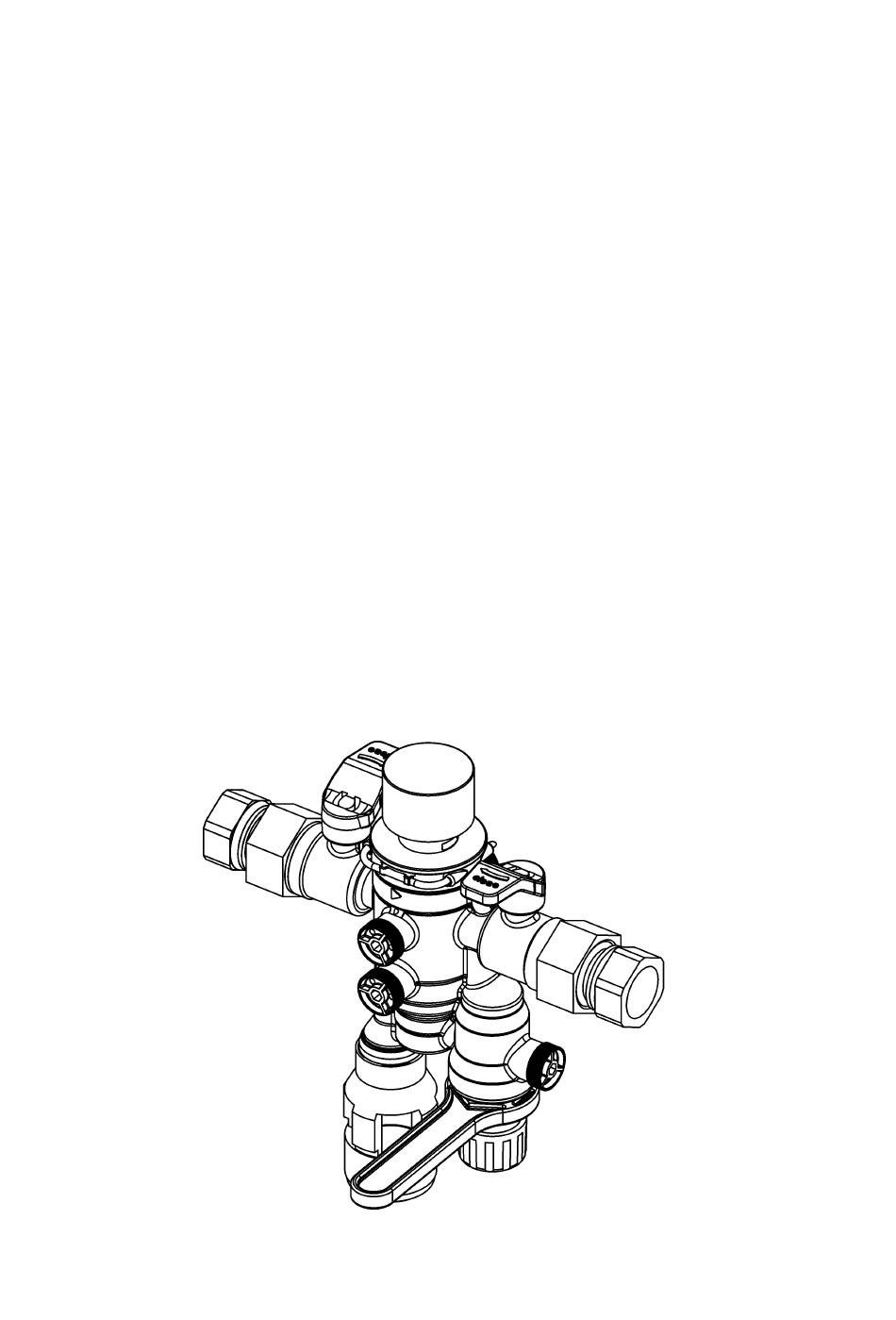

Abb. 7: Austausch der Druckminderer-Patrone
