EINBAUMASSE

Einbaumaß
A: Einbaulänge
B: Gerätebreite
C: Höhe oberhalb Rohrmitte
D: Höhe unterhalb Rohrmitte
F: Eingangsseite bis Abwasseranschlussmitte
G: Nennweite Abwasser
Alle Maße in [mm] (siehe Abb. 4)
5.5
MONTAGE DES HEIZUNGSFÜLLBLOCKS
Der Heizungsfüllblock ist so in die Rohrleitung einzubauen, dass der Ablauftrichter senkrecht nach unten
zeigt, damit das austretende Wasser mit freiem Gefälle ablaufen kann. Ein gut zugänglicher Einbauort ver-
einfacht Wartung und Inspektion.
Das Anziehmoment (ca. 4 Nm) so wählen, dass die Dichtung schließt und der Hei-
zungsfüllblock nicht beschädigt bzw. verspannt wird!
Der Einbauort muss vor Überflutung und Frost geschützt und belüftet werden.

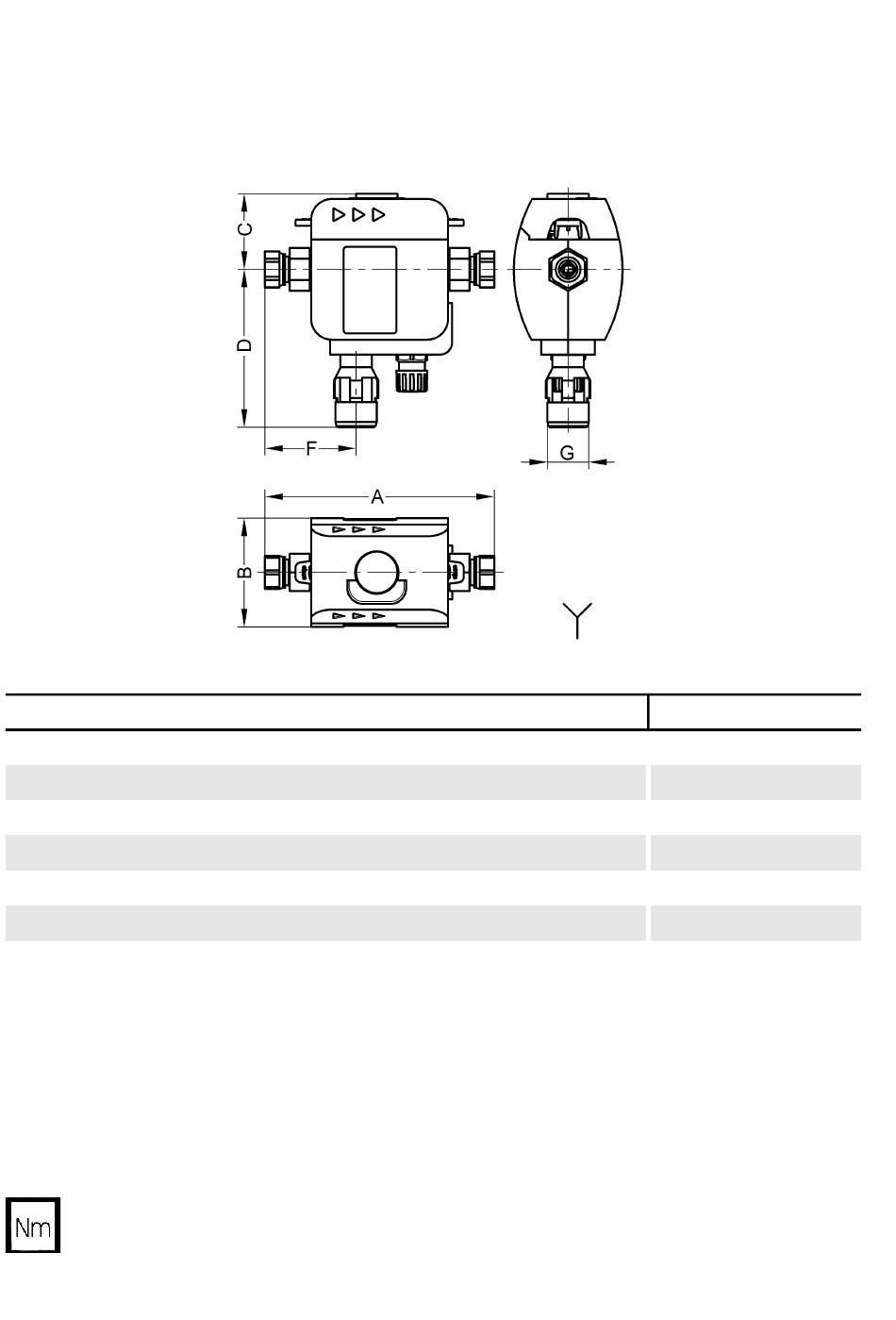

Abb. 4: Einbaumaße
Y = Kanalanschluss erforderlich
CLEAR FILL
222
105
73
153
88
40
