CARDIOSTRONG EX90 Montage- Und Bedienungsanleitung Seite 15

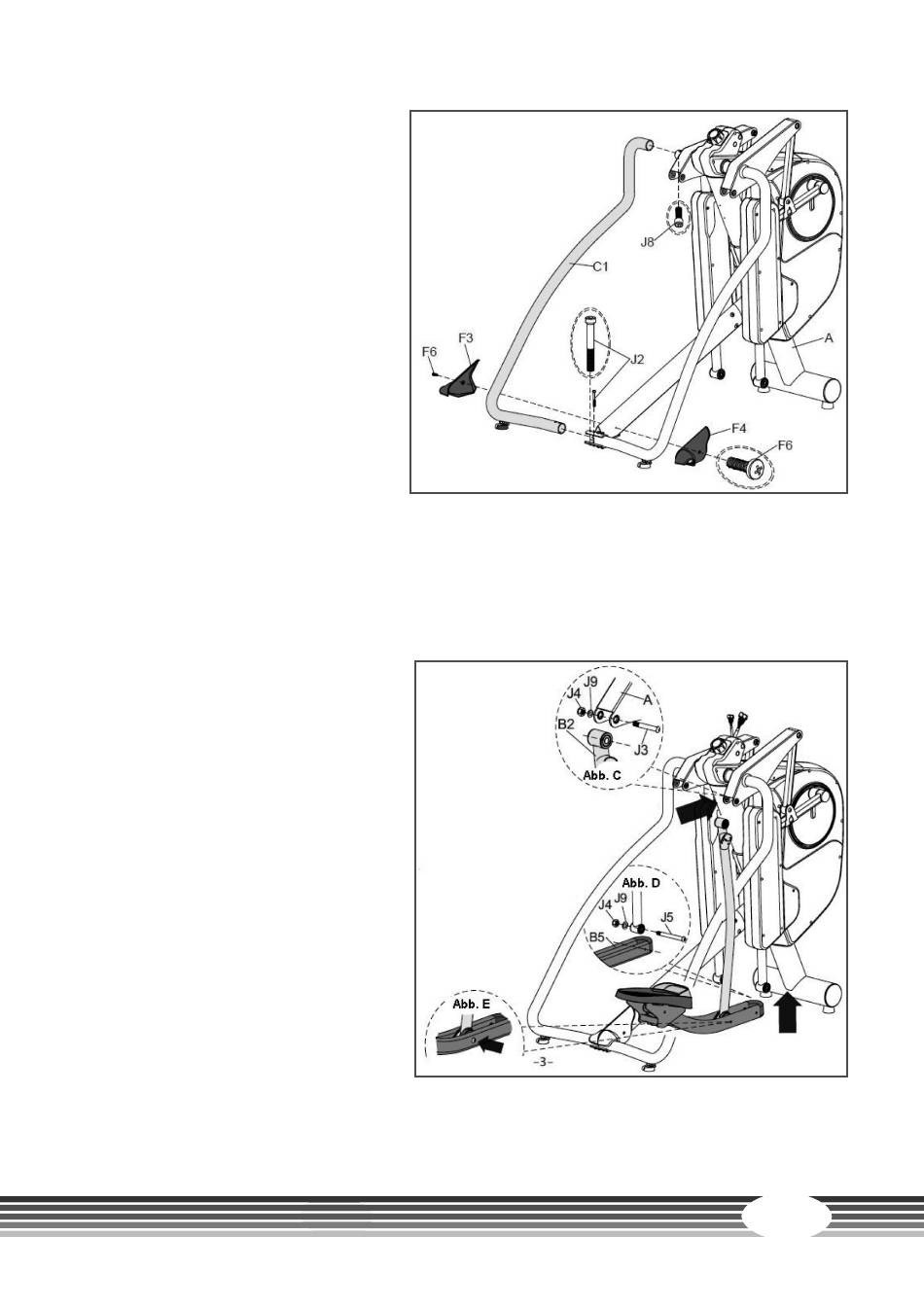

Schritt 4: Montage der linken Seitenstange (C1) und Abdeckungen
1. Verbinden Sie die linke Seitenstange
(C1) am Hauptrahmen (A) mit
einer Schraube (J8) oben und zwei
Schrauben (J2) und der Halterung
(F2) unten (siehe Schritt 3).
2. Jetzt können Sie alle Schrauben aus
den vorherigen Schritten festziehen
(F5, J8 und J2).
3. Lösen Sie zwei Schrauben (F6) vom
Hauptmast (F1).
4. Befestigen Sie die Abdeckungen (F3
und F4) am Hauptmast (F1) mit den
zuvor gelösten Schrauben (F6).
Schritt 5: Montage der Pedalstangen
1. Verbinden Sie die rechte Pedalstange
(B2) oben mit dem Hauptrahmen (A)
und befestigen Sie diese mit den
Muttern (J4), Unterlegscheiben (J9)
und Schrauben (J3); siehe Abb. C.
2. Befestigen Sie die Pedalstange unten
am Hauptrahmen mit einem Bolzen
(J5), einer Unterlegscheibe (J9) und
einer Mutter (J4); siehe Abb. D.
3. Ziehen Sie den Bolzen (J5) und die
Mutter (J4) fest; siehe Abb. E.
4. Wiederholen Sie den Vorgang für die
linke Pedalstange (B1).
