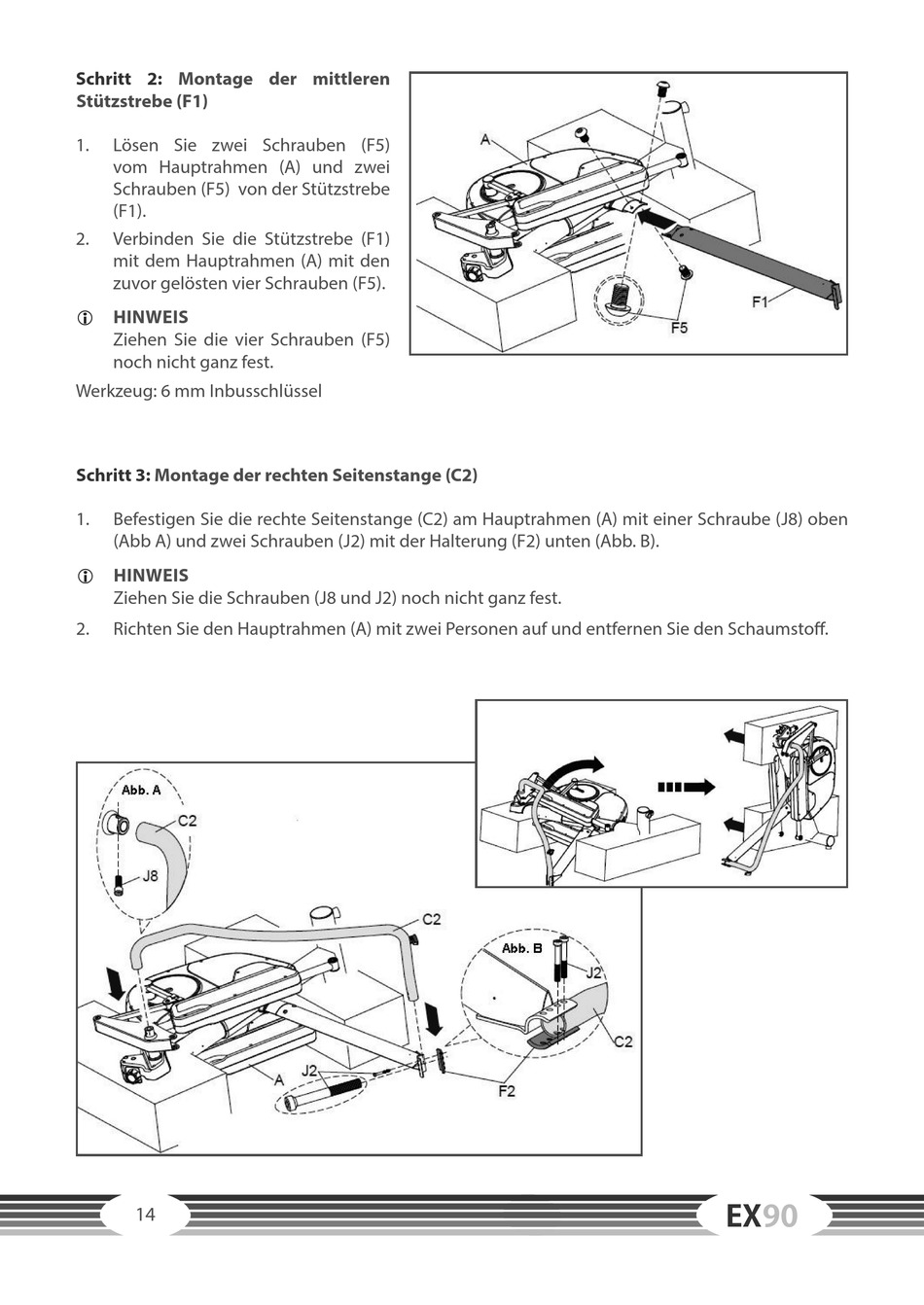

Schritt 2: Montage der mittleren
Stützstrebe (F1)
1. Lösen Sie zwei Schrauben (F5)
vom Hauptrahmen (A) und zwei
Schrauben (F5) von der Stützstrebe
(F1).
2. Verbinden Sie die Stützstrebe (F1)
mit dem Hauptrahmen (A) mit den
zuvor gelösten vier Schrauben (F5).
HINWEIS
L
Ziehen Sie die vier Schrauben (F5)
noch nicht ganz fest.
Werkzeug: 6 mm Inbusschlüssel
Schritt 3: Montage der rechten Seitenstange (C2)
1. Befestigen Sie die rechte Seitenstange (C2) am Hauptrahmen (A) mit einer Schraube (J8) oben
(Abb A) und zwei Schrauben (J2) mit der Halterung (F2) unten (Abb. B).
HINWEIS
L
Ziehen Sie die Schrauben (J8 und J2) noch nicht ganz fest.
2. Richten Sie den Hauptrahmen (A) mit zwei Personen auf und entfernen Sie den Schaumstoff.
14
EX90
