Sensistor_Sentrac_Strix_Betriebsanleitung_ninb65de1-01-(2011)

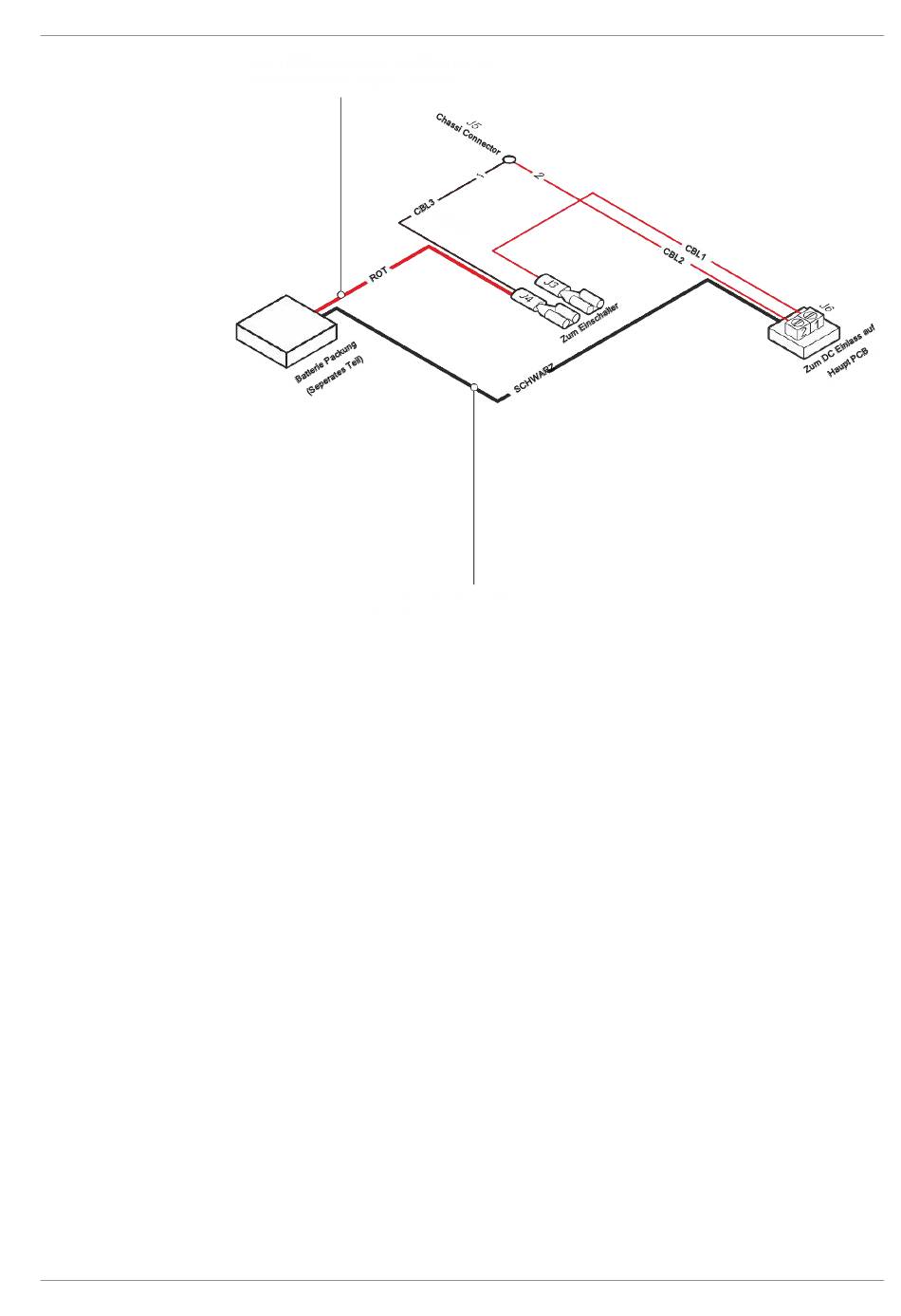

ROTES Batteriekabel einfügen und CBL2 in J4
ROTES Batteriekabel Länge = 150 mm
SCHWARZES Batteriekabel einfügen in J6 Pin 2
SCHWARZES Batteriekabel Länge = 300 mm
Montage der Abdeckung
1. Montieren Sie die Abdeckung (C) wieder. Vergewissern Sie sich, dass die
Sicherungsscheibe am Sondenanschlussanschluss (LEMO-Stecker auf der
Hauptplatine) noch vorhanden ist. Wichtig für eine korrekte Erdung. Achten Sie
darauf, dass keine Kabel zwischen der Abdeckung und dem Gehäuse
eingeklemmt werden.
2. Die beiden Schrauben (B), die die Abdeckung (C) halten, wieder montieren und
anziehen. Ziehen Sie mit 4 Nm an.
3. Montieren Sie die Mutter des Sondenanschlusses (A) wieder.
4. Verwenden Sie einen Schraubenschlüssel für die Kerbmutter und ziehen Sie die
Mutter des Sondenanschlusses an.
5. Überprüfen Sie den Widerstand zwischen dem Erdungsstift in der Netzsteckdose
und der Außenseite des Sondenkabelsteckers, der 9 Ω oder niedriger sein sollte.
Wenn nicht, überprüfen Sie die Sicherungsscheibe am Anschluss der Sonde.
Wartungsanweisungen | 16
63 / 82
