16 | Wartungsanweisungen
62 / 82

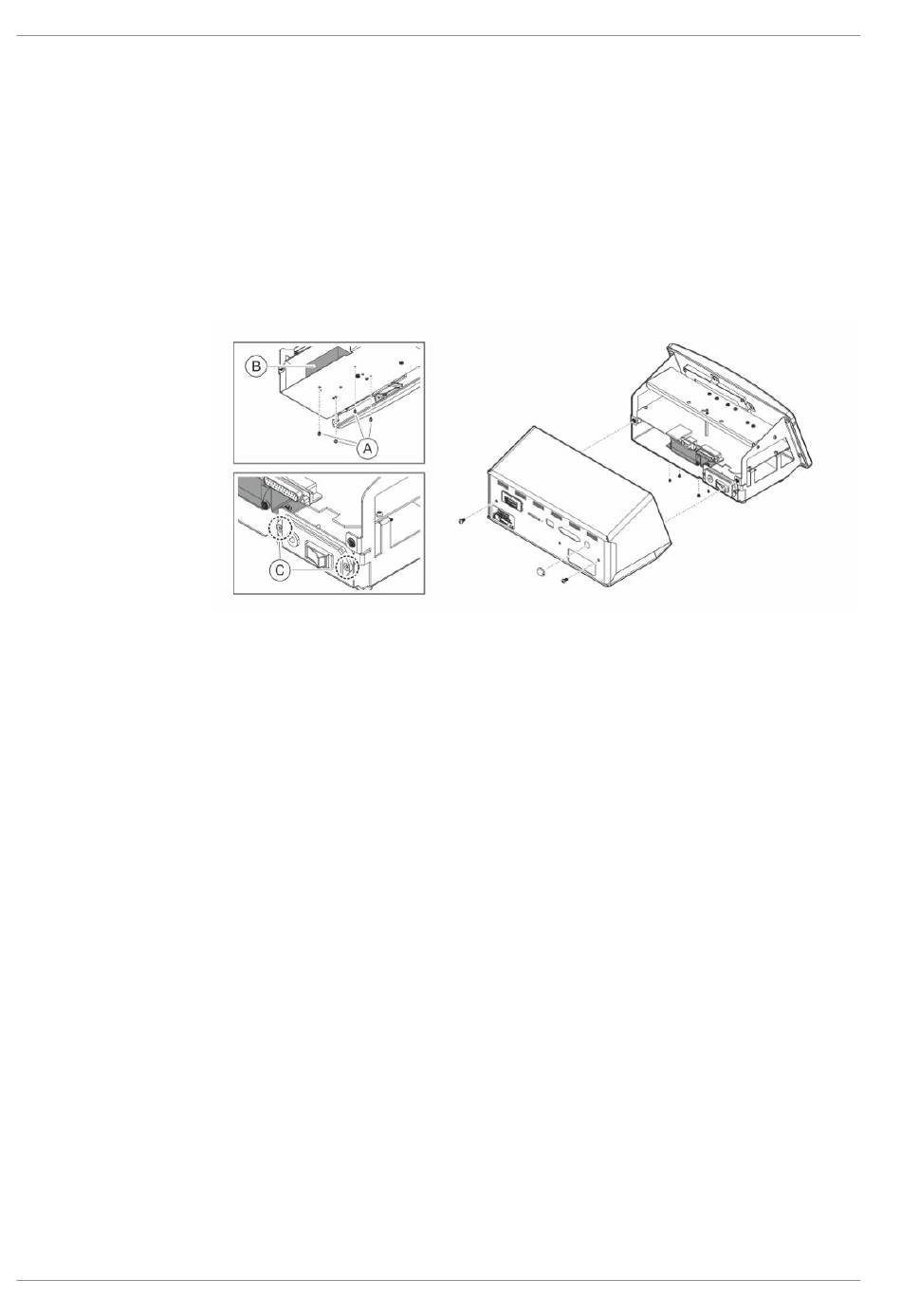

Das Gehäuse entfernen
1. Ziehen Sie den Netzstecker.
2. Verwenden Sie einen Schraubenschlüssel für die Kerbmutter, um die Mutter des
Sondenanschlusses (A) zu entfernen.
3. Entfernen Sie die beiden Schrauben (B), die die Abdeckung (C) halten.
4. Nehmen Sie das Gehäuse ab.
Die Batterie wechseln
1. Entfernen Sie die beiden Schrauben (C), die die Netzschalttafel halten.
2. Entfernen Sie die vier Schrauben (A), die den Akku (B) halten.
3. Entfernen Sie den Akku (B).
4. Entfernen Sie die Batterieverkabelung von der Netzschalttafel und der
Hauptplatine.
5. Setzen Sie die neue Batterie ein.
6. Montieren Sie die Batterieverkabelung gemäß der folgenden Zeichnung.
7. Setzen Sie die vier Schrauben (A), die den Akku halten, wieder ein und ziehen Sie
sie fest.
Sensistor_Sentrac_Strix_Betriebsanleitung_ninb65de1-01-(2011)
INFICON
