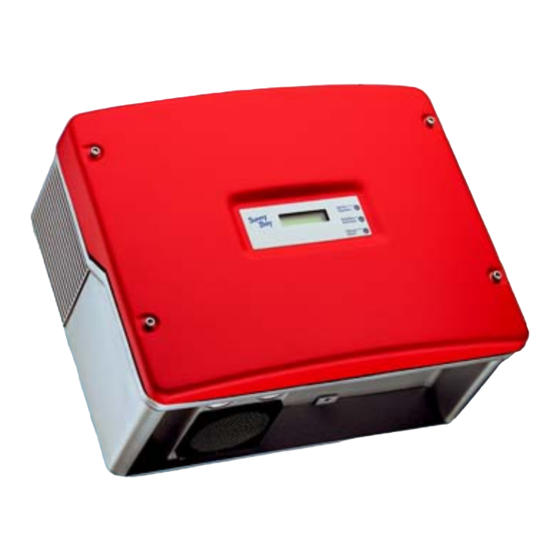

- Seite 1 Solar-Wechselrichter SUNNY BOY / SUNNY MINI CENTRAL Bedienungsanleitung SB_SMC-BDE092840 | TB-ALL | Version 4.0...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 5 Gültigkeitsbereich ........5 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG 3.4.9 Gelbe LED blinkt 7 Mal......... 23 Anzeigen des Displays .
-
Seite 5: Hinweise Zu Dieser Anleitung
SMA Solar Technology AG Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung Diese Anleitung beschreibt die Bedienung der SMA Wechselrichter Sunny Boy und Sunny Mini Central. Bewahren Sie diese Anleitung jederzeit zugänglich auf. 1.1 Gültigkeitsbereich Diese Anleitung gilt für folgende SMA Wechselrichter:... -
Seite 6: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In dieser Anleitung werden folgende Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 7: Sicherheit
2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Sunny Boy / Sunny Mini Central ist ein Solar-Wechselrichter, der den Gleichstrom des PV- Generators in Wechselstrom wandelt und diesen in das öffentliche Stromnetz einspeist. Genauere Informationen zu diesem Thema und Ihrem Gerät können Sie der Installationsanleitung entnehmen. - Seite 8 Sicherheit SMA Solar Technology AG Prinzip einer netzgekoppelten Solar-Anlage mit mehreren Sunny Mini Central SB_SMC-BDE092840 Bedienungsanleitung...
-
Seite 9: Sicherheitshinweise
SMA Solar Technology AG Sicherheit 2.2 Sicherheitshinweise GEFAHR! Hohe Spannungen im Wechselrichter. Tod durch Stromschlag und Verbrennungen. Folgende Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete Elektrofachkraft erfolgen: • Elektrische Installation • Reparatur • Umrüstung Auch wenn von außen keine Spannungen anliegen, können im Gerät noch hohe Spannungen auftreten. -
Seite 10: Produkt Identifizieren
Seite des Gehäuses. Auf dem Typenschild finden Sie unter anderem den Gerätetyp (Type/Model), die Seriennummer (Serial No.) und die gerätespezifischen Kenndaten des Produkts. Das hier abgebildete Typenschild ist ein Muster am Beispiel des Sunny Boy 3800. SB_SMC-BDE092840 Bedienungsanleitung... -
Seite 11: Betriebszustände
Wechselrichter Grün Betrieb Alle Sunny Boy / Sunny Mini Central Erdschluss oder Varistor defekt Bei Sunny Boy des Typs SB 1100, SB 1200, SB 1700, SB 2100TL, SB 2500, SB 3000, SB 3300, SB 3300TLHC, SB 3800 und Sunny Mini Central des Typs SMC 4600A, SMC 5000A, SMC 6000A, SMC 7000HV, SMC 6000TL, SMC 7000TL, SMC 8000TL. -
Seite 12: Displaybeleuchtung Einschalten
Betriebszustände SMA Solar Technology AG 3.1 Displaybeleuchtung einschalten Die Hintergrundbeleuchtung wird durch Klopfen auf den Gehäusedeckel eingeschaltet. Bei erneutem Klopfen schaltet das Display eine Meldung weiter. Nach 2 Minuten erlischt die Beleuchtung automatisch. 3.2 Startphase 3.2.1 Alle LEDs leuchten Initialisierung Der Bordrechner des Wechselrichters befindet sich in der Initialisierungsphase. -
Seite 13: Grüne Led Leuchtet Dauerhaft
SMA Solar Technology AG Betriebszustände 3.3.2 Grüne LED leuchtet dauerhaft Einspeisebetrieb Der Wechselrichter hat den Selbsttest der Messelektronik und der Netzüberwachung erfolgreich beendet und ist im normalen Einspeisebetrieb. 3.3.3 Grüne LED blinkt langsam Warten, Netzüberwachung Der Wechselrichter prüft, ob die Startbedingungen für den Einspeisebetrieb erfüllt sind (z. -
Seite 14: Grüne Led Erlischt Kurzzeitig
Wechselt der Sunny Boy / Sunny Mini Central häufig in diesen Betriebszustand, prüfen Sie die Wärmeabfuhr (siehe Kapitel 5.1 „Prüfung der Wärmeabfuhr“ (Seite 27)). Prüfen Sie bei allen Sunny Mini Central und dem Sunny Boy SB 3300 / SB 3800, ob die Lüfter verunreinigt sind. Wartung und Reinigung der Lüfter Die Reinigung der Lüfter ist in der jeweiligen Installationsanleitung beschrieben. -
Seite 15: Störungen
SMA Solar Technology AG Betriebszustände 3.4 Störungen Es wird unterschieden zwischen den kritschen und den unkritischen Störungsmeldungen. Durch ein umfassendes Sicherheitskonzept konnte die Zahl der kritischen Betriebszustände auf einen einzigen reduziert werden: Das Anliegen einer zu hohen PV-Generatorspannung. Diese wird durch den folgenden Blinkcode der gelben LED angezeigt: Die gelbe Störungs-LED leuchtet beim Auftreten der Störung für 5 Sekunden und beginnt dann den... -
Seite 16: Rote Led Leuchtet Dauerhaft
SMA Solar Technology AG 3.4.1 Rote LED leuchtet dauerhaft Isolationsfehler oder Varistor defekt Die rote LED am Sunny Boy / Sunny Mini Central leuchtet dauerhaft. Das Leuchten oder Blinken der grünen und gelben LED ist bei diesem Blinkcode nicht relevant. Es liegt ein Erdschlussfehler vor oder einer der thermisch überwachten Varistoren auf der DC-Eingangsseite ist auf... -
Seite 17: Rote Led Blinkt
Kommunikationsschnittstelle verfügt, dann kann Ihr Installateur versuchen, den Fehler mit Hilfe eines Kommunikationsprodukts zu beheben. Sollte dies nicht funktionieren, wenden Sie sich an die Serviceline von SMA Solar Technology (Kapitel 8 „Kontakt“ (Seite 46)) und sprechen Sie das weitere Vorgehen ab. Bedienungsanleitung SB_SMC-BDE092840... -
Seite 18: Gelbe Led Blinkt 2 Mal
Betriebszustände SMA Solar Technology AG 3.4.4 Gelbe LED blinkt 2 Mal Netzseitige Störung Die gelbe Störungs-LED leuchtet beim Auftreten der Störung für 5 Sekunden und beginnt dann den Blinkcode auszugeben. Sie bleibt für 3 Sekunden aus und blinkt anschließend 2 Mal kurz. Der Code wird 3 Mal hintereinander gesendet. -
Seite 19: Gelbe Led Blinkt 3 Mal
SMA Solar Technology AG Betriebszustände 3.4.5 Gelbe LED blinkt 3 Mal Netzimpedanz Die gelbe Störungs-LED leuchtet beim Auftreten der Störung für 5 Sekunden und beginnt dann den Blinkcode auszugeben. Sie bleibt für 3 Sekunden aus und blinkt anschließend 3 Mal kurz. Der Code wird 3 Mal hintereinander gesendet. -
Seite 20: Gelbe Led Blinkt 4 Mal
Betriebszustände SMA Solar Technology AG 3.4.6 Gelbe LED blinkt 4 Mal Die gelbe Störungs-LED leuchtet beim Auftreten der Störung für 5 Sekunden und beginnt dann den Blinkcode auszugeben. Sie bleibt für 3 Sekunden aus und blinkt anschließend 4 Mal kurz. Der Code wird 3 Mal hintereinander gesendet. -
Seite 21: Gelbe Led Blinkt 5 Mal
SMA Solar Technology AG Betriebszustände 3.4.7 Gelbe LED blinkt 5 Mal Gerätestörung Die gelbe Störungs-LED leuchtet beim Auftreten der Störung für 5 Sekunden und beginnt dann den Blinkcode auszugeben. Sie bleibt für 3 Sekunden aus und blinkt anschließend 5 Mal kurz. Der Code wird 3 Mal hintereinander gesendet. -
Seite 22: Gelbe Led Blinkt 6 Mal
3 Mal hintereinander gesendet. Liegt die Störung dann immer noch vor, beginnt die Meldung von vorn. Der Ableitstrom des Wechselrichters und des PV-Generators ist zu hoch. Der Sunny Boy / Sunny Mini Central unterbricht den Einspeisebetrieb sofort nach Überschreiten eines Grenzwertes und schaltet sich nach einer Prüfung automatisch wieder auf das Netz. -
Seite 23: Gelbe Led Blinkt 7 Mal
3 Mal hintereinander gesendet. Liegt die Störung dann immer noch vor, beginnt die Meldung von vorn. Der Sunny Boy / Sunny Mini Central hat einen Differenzstromsprung erkannt und sofort die Netzeinspeisung unterbrochen. Die im Wechselrichter integrierte, allstromsensitive Fehlerstromüberwachungseinheit überwacht den Differenzstrom gegen Erde vom Netzanschluss des Wechselrichters bis zum PV-Generator. -
Seite 24: Anzeigen Des Displays
Anzeigen des Displays SMA Solar Technology AG 4 Anzeigen des Displays Die Sunny Boy und Sunny Mini Central werden werkseitig mit einer LCD-Anzeige im Gehäusedeckel ausgerüstet. Displaymeldungen Ausführliche Erklärungen zu den einzelnen Fehlermeldungen und Störungsmeldungen finden Sie in Kapitel 6 „Messkanäle und Meldungen“ (Seite 28). -
Seite 25: Displaymeldungen Im Betrieb
Betriebszustand angezeigt. • Anschließend erscheinen die momentane Einspeiseleistung und die Spannung des PV‑Generators (nicht bei SB 3300TLHC). • Bei dem Sunny Boy 3300TL HC werden die momentane Einspeiseleistung und die Ausgangsspannung angezeigt. • Anschließend werden bei dem Sunny Boy 3300TL HC die anliegende Eingangsspannung... -
Seite 26: Anzeige Bei Einer Störung
Setzen Sie sich mit SMA Solar Technology in Verbindung, um den Fehler beheben zu lassen. 4.2.3 Schnelles Blinken der Hintergrundbeleuchtung DC-Überspannung Sollte eine zu hohe Eingangsspannung am Sunny Boy / Sunny Mini Central anliegen, so wird dies durch schnelles Blinken der Hintergrundbeleuchtung und nebenstehender Anzeige signalisiert. -
Seite 27: Wartung Und Reinigung
Ertragseinbußen führen kann. Kontrollieren Sie zusätzlich den Wechselrichter und die Kabel auf äußerlich sichtbare Beschädigungen. Veranlassen Sie gegebenenfalls Reparaturarbeiten. 5.1 Prüfung der Wärmeabfuhr 5.1.1 Kühlrippen reinigen Bei Sunny Boy SB 1100, SB 1200, SB 1700, SB 2100TL, SB 2500, SB 3000 und SB 3300TLHC VORSICHT! Verbrennungsgefahr durch heiße Gehäuseteile! •... -
Seite 28: Messkanäle Und Meldungen
Messkanäle und Meldungen SMA Solar Technology AG 6 Messkanäle und Meldungen Wenn Ihr Wechselrichter mit einer Kommunikationskomponente ausgestattet ist, können zur Diagnose zahlreiche Messkanäle und Meldungen übermittelt werden. Dabei gelten die folgenden Abkürzungen: BFR: Betriebsführungsrechner SRR: Stromregelungsrechner 6.1 Messkanäle Messkanal Beschreibung Balancer Zeigt den aktuellen Betriebsmodus des Sunny Mini Central an, der unter dem Betriebsparameter „PowerBalancer“... -
Seite 29: Beschreibung
SMA Solar Technology AG Messkanäle und Meldungen Messkanal Beschreibung Upv-Soll PV-Sollspannung Netzimpedanz 6.2 Statusmeldungen Die Wechselrichter können sich in verschiedenen Betriebszuständen befinden. Diese werden in Form von Statusmeldungen dargestellt und können je nach Kommunikationsart variieren. Meldung Beschreibung und Abhilfemaßnahme Balanced Der Sunny Mini Central hat sich vom Netz getrennt oder begrenzt seine Leistung im 10-Minuten-Mittelwert auf 5 kVA. -
Seite 30: Beschreibung Und Abhilfemaßnahme
Error • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology. Der Sunny Boy / Sunny Mini Central arbeitet im MPP-Modus. Er entnimmt dem PV- Generator die höchstmögliche Leistung. MPP ist die Standardanzeige beim Betrieb mit normaler Einstrahlung. - Seite 31 Prüfung des Netzzustandes, Relais-Test etc. grid. mon Diese Anzeige tritt während der Startphase auf, bevor der Sunny Boy oder Sunny Mini Central mit dem Netz verbunden ist. Die Meldung tritt überwiegend morgens und abends auf, wenn die Einstrahlung gering ist. Nach einem Fehler wird die Netzüberwachung ebenfalls durchgeführt.
-
Seite 32: Störungsmeldungen
Messkanäle und Meldungen SMA Solar Technology AG 6.3 Störungsmeldungen Die Sunny Boy und Sunny Mini Central generieren im Falle einer Störung eine Meldung, die von dem Betriebsmodus und der gefundenen Störung abhängig ist. Meldung Beschreibung und Abhilfemaßnahme !!PV-Ueberspannung!! Überspannung am DC-Eingang. - Seite 33 Beschreibung und Abhilfemaßnahme DCBFS-Startup Interner Kommunikationsfehler. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology, wenn diese Störung oft auftritt. DC fuse Mindestens eine der Stringsicherungen ist defekt (nur bei Sunny Mini Central 9000TL / 1000TL / 11000TL).
- Seite 34 SMA Solar Technology. dI-Test Defekt in der Differenzstrom-Messung. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology, wenn diese Störung oft auftritt. dZac-Bfr Netzimpedanzsprünge liegen außerhalb des zulässigen Bereichs („Bfr“ oder „Srr“ ist eine interne Meldung, die für den Anwender nicht dZac-Srr von Bedeutung ist).
- Seite 35 Fac-Bfr Die Netzfrequenz verlässt den zulässigen Bereich („Bfr“ oder „Srr“ ist eine interne Meldung, die für den Anwender nicht von Bedeutung ist). Der Fac-Srr Sunny Boy / Sunny Mini Central trennt sich aus Sicherheitsgründen vom FacFast Netz. Abhilfe • Kontaktieren Sie Ihren Installateur, der die Störung beseitigt.
- Seite 36 IGBTs Die interne Hardwareüberwachung hat eine Störung in der Leistungselektronik festgestellt. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology. Imax Überstrom an der AC-Seite. Diese Meldung wird angezeigt, wenn der Strom am AC-Netz größer als spezifiziert ist.
- Seite 37 • Sollte dies nicht funktionieren, Serviceline von SMA Solar Technology kontaktieren. MWE Defekt DC Interne Messvergleichsstörung oder Hardwaredefekt. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology, wenn diese Störung oft auftritt. NUW-dI Interne Messvergleichsstörung oder Hardwaredefekt. Abhilfe •...
- Seite 38 Solar Technology, wenn diese Störung oft auftritt. PowerBalance Der Sunny Mini Central ist Bestandteil eines dreiphasigen Systems mit 2 weiteren Sunny Mini Central und mit dem SMA Power Balancer zur Schieflastvermeidung ausgestattet. Der Betriebsparameter „PowerBalancer“ wurde auf „PhaseGuard“ oder „FaultGuard“...
- Seite 39 Riso-Sense Die Isolationsmessung ist fehlgeschlagen. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology, wenn diese Störung oft auftritt. Die Firmware des Wechselrichters ist fehlerhaft. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology, wenn diese Störung oft auftritt.
- Seite 40 Sicherheitsgründen vom Netz, anschließend versucht er sich wieder auf das Netz zu schalten. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology, wenn diese Störung oft auftritt. SD-WR-Bruecke Der Wechselrichter hat eine Störung in der Leistungselektronik erkannt. Er trennt sich vom Netz und versucht sich anschließend wieder auf das Netz...
- Seite 41 Störungen „Uac-Bfr“ oder „Uac-Srr“ ausgegeben, kontaktieren Sie die Serviceline von SMA Solar Technology. UDiff Störung im Zwischenkreis. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology, wenn diese Störung oft auftritt. Bedienungsanleitung SB_SMC-BDE092840...
- Seite 42 Wechselrichter wieder an die DC- Spannung anschließt. Uzkposneg<10 Störung im Zwischenkreis. Abhilfe • Kontaktieren Sie Ihren Installateur oder die Serviceline von SMA Solar Technology, wenn diese Störung oft auftritt. UZWK-Max Die interne Hardwareüberwachung hat eine Überspannung im Zwischenkreis des Wechselrichters festgestellt.
-
Seite 43: Glossar
Versorgung des Netzabschnitts durch eine Netzabschaltung der vorgelagerten Einspeiser (Mittelspannungstransformator) weg, ändert sich die Netzimpedanz schlagartig. Um dieses zu erkennen und dann ein ungewolltes Inselnetz zu verhindern, misst SMA Grid Guard die Netzimpedanz und trennt im Falle eines Impedanzsprunges den Wechselrichter vom Netz. - Seite 44 Netzfreischaltung auszuschließen. SMA Power Balancer Der SMA Power Balancer ist eine serienmäßige Funktion der Sunny Mini Central. Der SMA Power Balancer verhindert bei dreiphasiger Einspeisung das Entstehen einer ungewollten Schieflast. Dazu werden über eine Steuerleitung immer 3 Sunny Mini Central zu einer 3-phasigen Einspeiseeinheit verbunden.
-
Seite 45: Stringsicherung
Stringsicherungen dienen zur Absicherung der Module gegen Rückströme. Varistor Die Varistoren dienen im Sunny Boy und Sunny Mini Central dem Schutz der Elektronik vor atmosphärisch eingekoppelten Energiespitzen, wie sie z. B. in der Leiterschleife des PV-Generators bei einem nahen Blitzeinschlag entstehen können. Sie begrenzen dabei eine auftretende Überspannung, durch die Ableitung des eingekoppelten Stroms gegen Erde. -
Seite 46: Kontakt
Kontakt SMA Solar Technology AG 8 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an unsere Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Wechselrichtertyp • Kommunikationsart • Angeschlossener Modultyp und Anzahl der Module •... -
Seite 47: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten. - Seite 48 SMA Solar Technology AG www.SMA.de...
