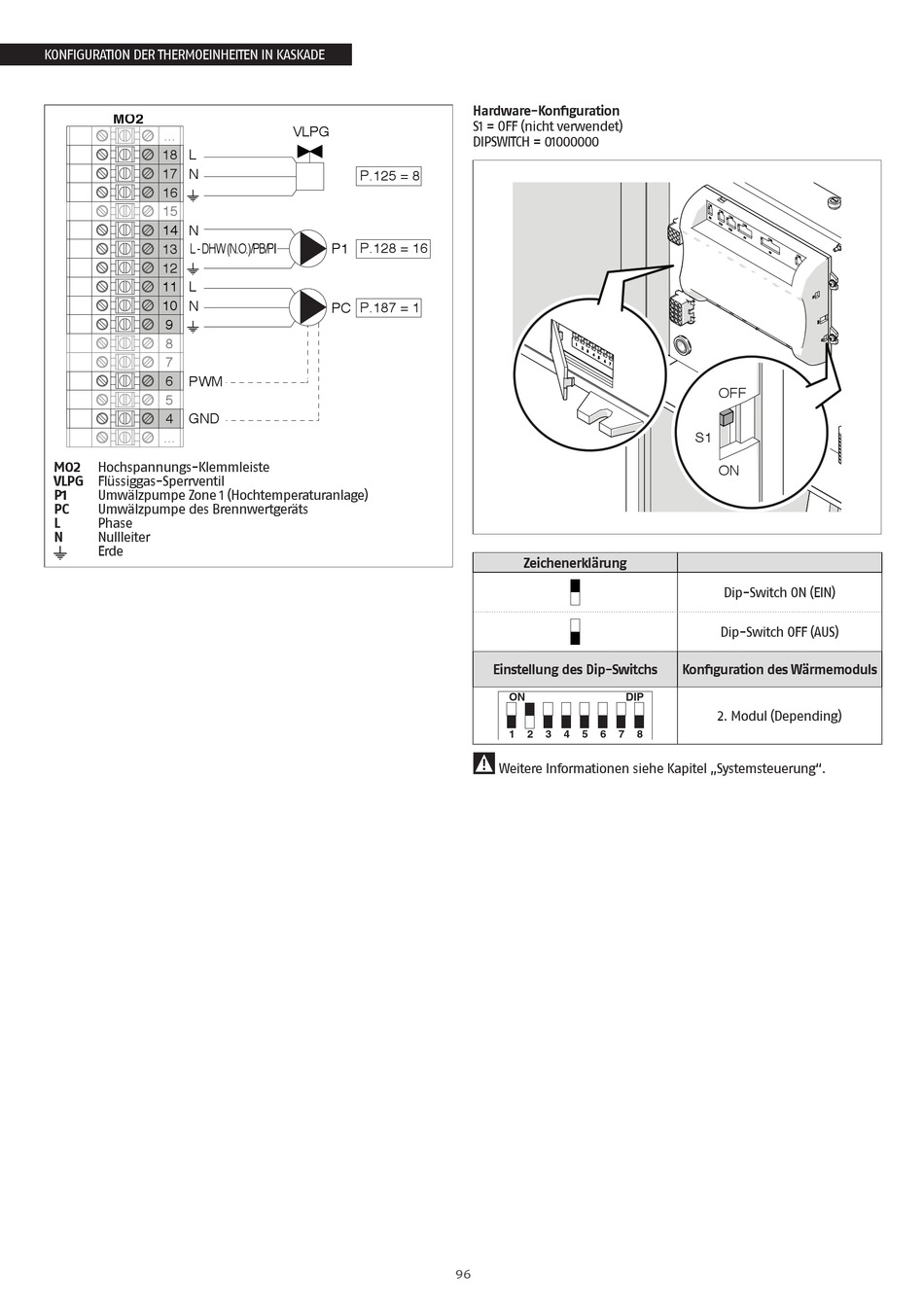

KONFIGURATION DER THERMOEINHEITEN IN KASKADE
MO2
...
18 L
17 N
16
15
14 N
13 L - DHW (N.O.)/PB/PI
12
11 L
10
N
9
8
7
6 PWM
5
4 GND
...
M02 Hochspannungs-Klemmleiste
VLPG Flüssiggas-Sperrventil
P1 Umwälzpumpe Zone 1 (Hochtemperaturanlage)
PC Umwälzpumpe des Brennwertgeräts
L Phase
N Nullleiter
Erde
VLPG
P.125 = 8
P.128 = 16
P1
P.187 = 1
PC
96
Hardware-Konfiguration
S1 = OFF (nicht verwendet)
DIPSWITCH = 01000000
Zeichenerklärung
Einstellung des Dip-Switchs
ON DIP
1 2 3 4 5 6 7 8
9
Weitere Informationen siehe Kapitel „Systemsteuerung".
OFF
S1
ON
Dip-Switch ON (EIN)
Dip-Switch OFF (AUS)
Konfiguration des Wärmemoduls
2. Modul (Depending)
