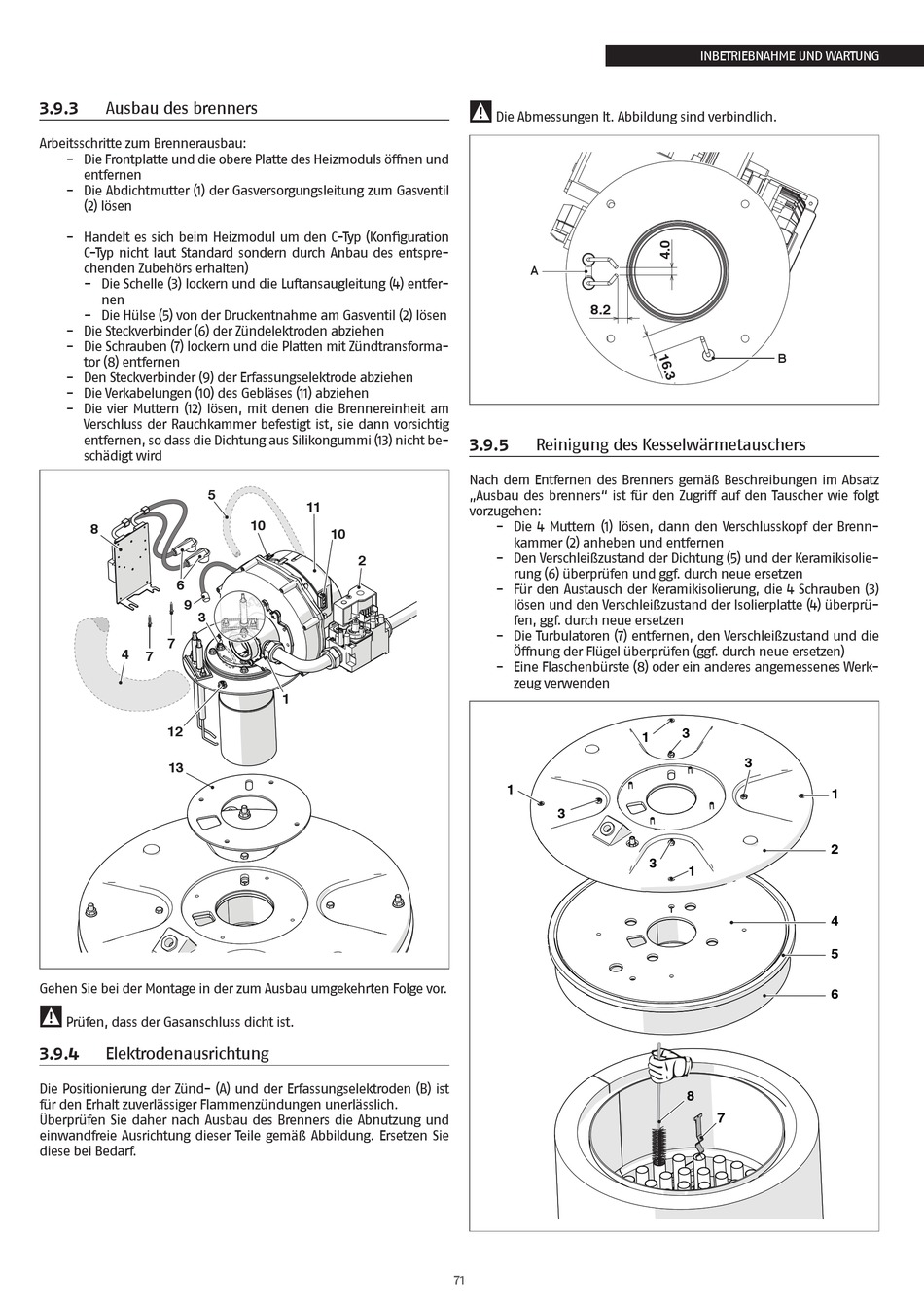

Ausbau Des Brenners; Elektrodenausrichtung; Reinigung Des Kesselwärmetauschers - Riello TAU Unit 50 Anleitungen Für Installateur Und Technischer Kundenservice

3.9.3

Ausbau des brenners

Arbeitsschritte zum Brennerausbau:
− Die Frontplatte und die obere Platte des Heizmoduls öffnen und
entfernen
− Die Abdichtmutter (1) der Gasversorgungsleitung zum Gasventil
(2) lösen
− Handelt es sich beim Heizmodul um den C-Typ (Konfiguration
C-Typ nicht laut Standard sondern durch Anbau des entspre-
chenden Zubehörs erhalten)
− Die Schelle (3) lockern und die Luftansaugleitung (4) entfer-
nen
− Die Hülse (5) von der Druckentnahme am Gasventil (2) lösen
− Die Steckverbinder (6) der Zündelektroden abziehen
− Die Schrauben (7) lockern und die Platten mit Zündtransforma-
tor (8) entfernen
− Den Steckverbinder (9) der Erfassungselektrode abziehen
− Die Verkabelungen (10) des Gebläses (11) abziehen
− Die vier Muttern (12) lösen, mit denen die Brennereinheit am
Verschluss der Rauchkammer befestigt ist, sie dann vorsichtig
entfernen, so dass die Dichtung aus Silikongummi (13) nicht be-
schädigt wird
5
8
6
9
3
7
4
7
12
13
Gehen Sie bei der Montage in der zum Ausbau umgekehrten Folge vor.
9
Prüfen, dass der Gasanschluss dicht ist.
3.9.4

Elektrodenausrichtung

Die Positionierung der Zünd- (A) und der Erfassungselektroden (B) ist
für den Erhalt zuverlässiger Flammenzündungen unerlässlich.
Überprüfen Sie daher nach Ausbau des Brenners die Abnutzung und
einwandfreie Ausrichtung dieser Teile gemäß Abbildung. Ersetzen Sie
diese bei Bedarf.
11
10
10
2
1
9
Die Abmessungen lt. Abbildung sind verbindlich.
A
8.2
3.9.5 Reinigung des Kesselwärmetauschers
Nach dem Entfernen des Brenners gemäß Beschreibungen im Absatz
„Ausbau des brenners" ist für den Zugriff auf den Tauscher wie folgt
vorzugehen:
− Die 4 Muttern (1) lösen, dann den Verschlusskopf der Brenn-
kammer (2) anheben und entfernen
− Den Verschleißzustand der Dichtung (5) und der Keramikisolie-
rung (6) überprüfen und ggf. durch neue ersetzen
− Für den Austausch der Keramikisolierung, die 4 Schrauben (3)
lösen und den Verschleißzustand der Isolierplatte (4) überprü-
fen, ggf. durch neue ersetzen
− Die Turbulatoren (7) entfernen, den Verschleißzustand und die
Öffnung der Flügel überprüfen (ggf. durch neue ersetzen)
− Eine Flaschenbürste (8) oder ein anderes angemessenes Werk-
zeug verwenden
1
3
71
INBETRIEBNAHME UND WARTUNG
B
3
1
3
3
1
8
7
1
2
4
5
6
