INSTALLATION

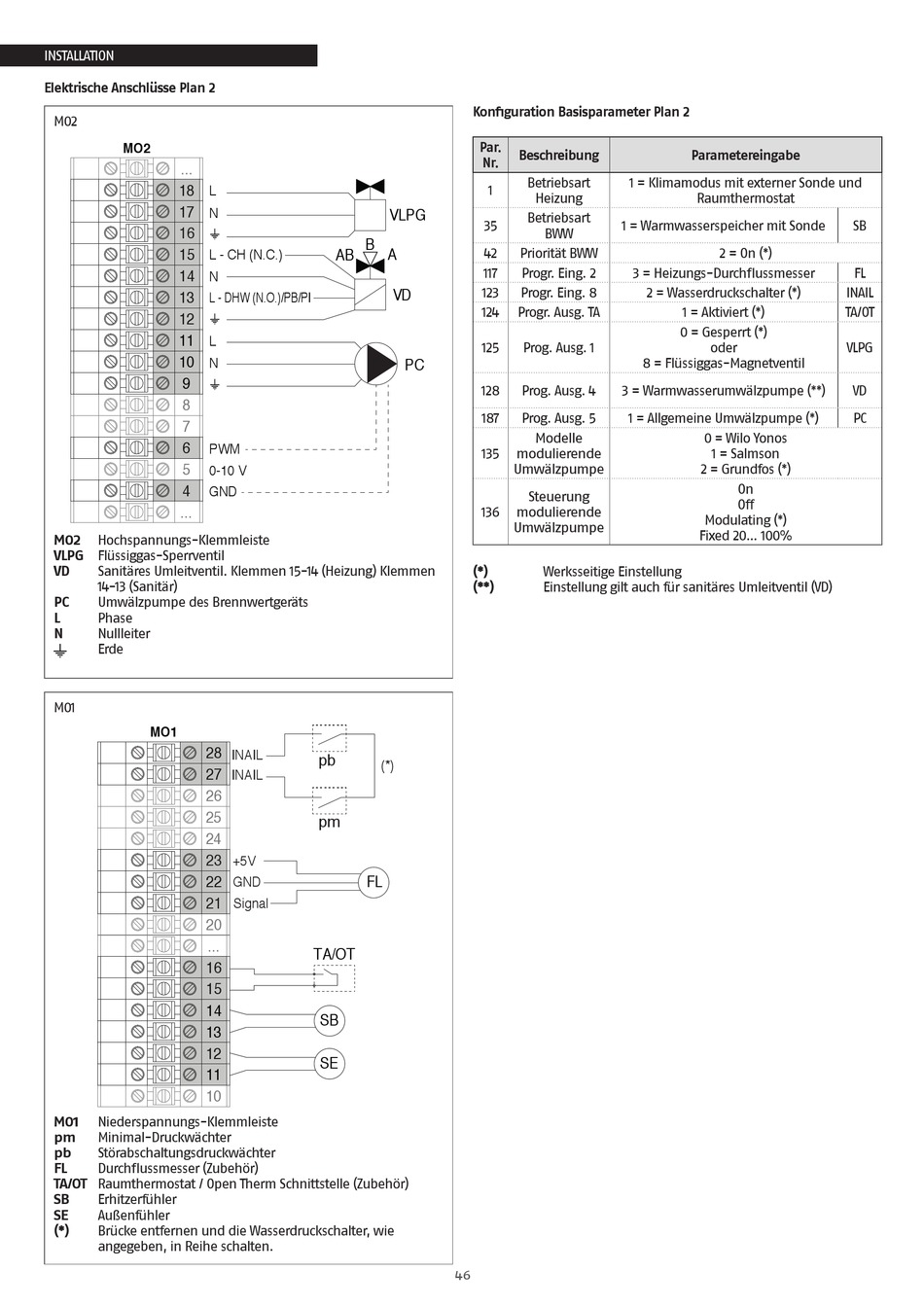

Elektrische Anschlüsse Plan 2
M02
MO2
...
18
L
17
N
16
⏚
15
L - CH (N.C.)
14
N
13
L - DHW (N.O.)/PB/PI
12 ⏚
11
L
10
N
9
⏚
8
7
6
PWM
5
0-10 V
4
GND
...
M02 Hochspannungs-Klemmleiste
VLPG Flüssiggas-Sperrventil
VD Sanitäres Umleitventil. Klemmen 15-14 (Heizung) Klemmen
14-13 (Sanitär)
PC Umwälzpumpe des Brennwertgeräts
L Phase
N Nullleiter
Erde
M01
MO1
28
27
26
25
24
23
22
21
20
...
16
15
14
13
12
11
10
M01 Niederspannungs-Klemmleiste
pm Minimal-Druckwächter
pb Störabschaltungsdruckwächter
FL Durchflussmesser (Zubehör)
TA/OT Raumthermostat / Open Therm Schnittstelle (Zubehör)
SB Erhitzerfühler
SE Außenfühler
(*) Brücke entfernen und die Wasserdruckschalter, wie
angegeben, in Reihe schalten.
VLPG
B
AB A
VD
PC
INAIL
pb
(*)
INAIL
pm
+5V
FL
GND
Signal
TA/OT
SB
SE
Konfiguration Basisparameter Plan 2
Par.
Beschreibung
Nr.
Betriebsart 1 = Klimamodus mit externer Sonde und
1
Heizung
Betriebsart
35 1 = Warmwasserspeicher mit Sonde
BWW
42 Priorität BWW
117 Progr. Eing. 2
123 Progr. Eing. 8
124 Progr. Ausg. TA
125 Prog. Ausg. 1
128 Prog. Ausg. 4 3 = Warmwasserumwälzpumpe (**)
187 Prog. Ausg. 5 1 = Allgemeine Umwälzpumpe (*)
Modelle
135 modulierende
Umwälzpumpe
Steuerung
136 modulierende
Umwälzpumpe
(*) Werksseitige Einstellung
(**) Einstellung gilt auch für sanitäres Umleitventil (VD)
46
Parametereingabe
Raumthermostat
2 = On (*)
3 = Heizungs-Durchflussmesser
2 = Wasserdruckschalter (*)
1 = Aktiviert (*)
0 = Gesperrt (*)
oder
8 = Flüssiggas-Magnetventil
0 = Wilo Yonos
1 = Salmson
2 = Grundfos (*)
On
Off
Modulating (*)
Fixed 20... 100%
SB
FL
INAIL
TA/OT
VLPG
VD
PC
