KONFIGURATION DER THERMOEINHEITEN IN KASKADE

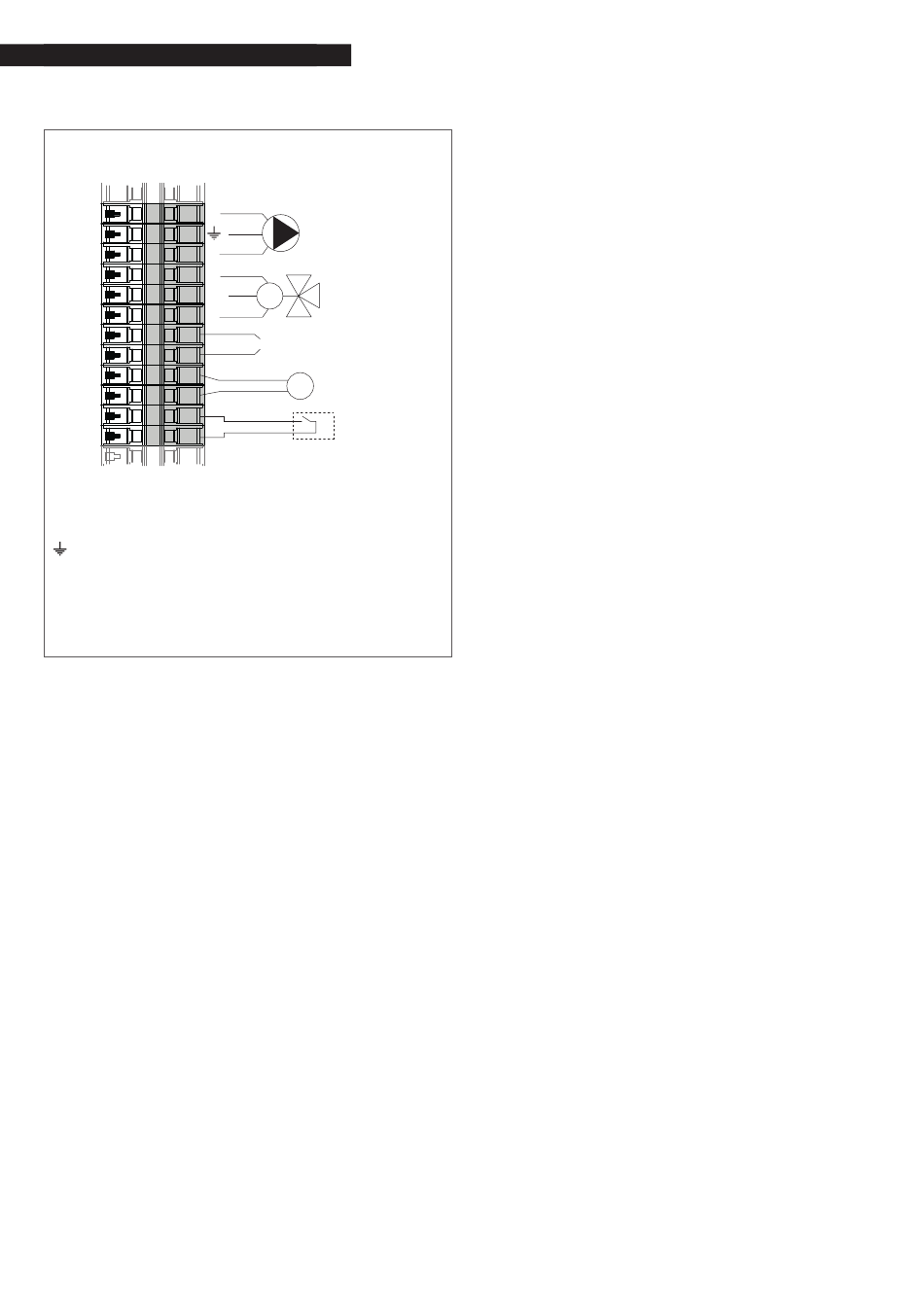

ELEKTRONISCHE ZONENSTEUERVORRICHTUNG
ZM
15
N
14
13
L
12
11 L
10 N
9
L
8
7
6
5
4
3
2
ZM Elektronische Zonensteuervorrichtung
L Phase
N Nullleiter
Erde
P3 Umwälzpumpe Zone 3 (Niedertemperaturanlage)
V3 Mischventil Zone 3
S3 Sonde Zone 3
TA Raumthermostat
BUS 1 Bus Managing / Zone
P3
M V3
managing
BUS 1
Klemmen 7-8
S3
TA
