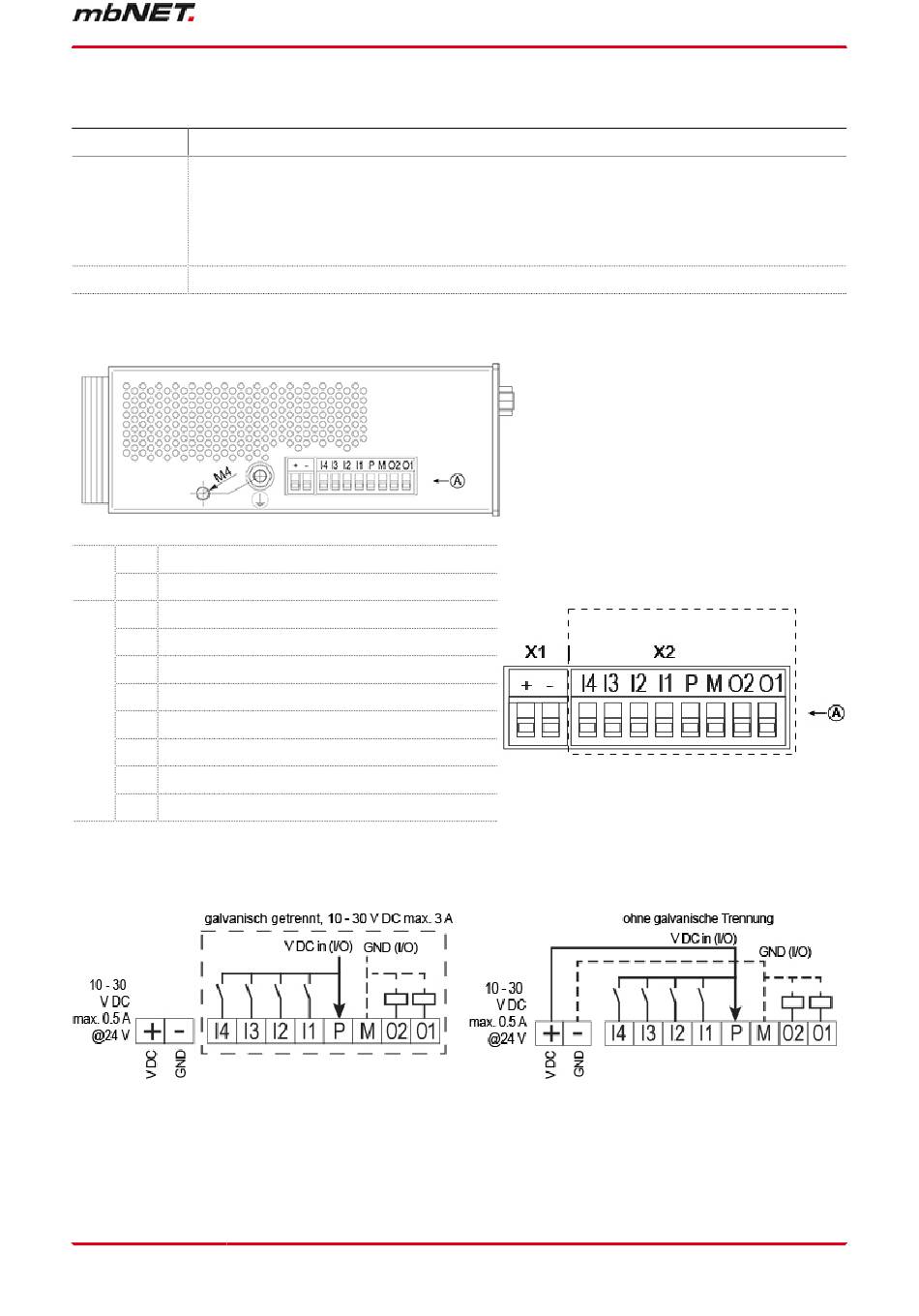

Ansicht Geräteoberseite - MB Connect Line mbNET MDH810 Installationsanleitung/Bedienerhandbuch

Taster
Bezeichnung Beschreibung
Dial out Taster zum
a) Aufbau einer Internet- oder VPN-Verbindung (Halten Sie den Taster solange gedrückt, bis die
LED Con zu blinken beginnt) oder
b) zum Aktivieren der SIMPLY.connect-Funktion, wenn die LED Fc1 blinkt (5 Hz).
Reset Nach Betätigen des Reset-Tasters wird der Router neu gestartet (sog. Kaltstart).
12.2 Ansicht Geräteoberseite
+ Anschluss Versorgungsspannung 10-30 V DC
X1
– Anschluss 0 V DC
I4 Digitaler Eingang E4 (10-30 V DC)
I3 Digitaler Eingang E3 (10-30 V DC)
I2 Digitaler Eingang E2 (10-30 V DC)
I1 Digitaler Eingang E1 (10-30 V DC)
X2
P Abgesicherte Spannung 10-30 V DC
M Anschluss 0 V DC
O2 Digitaler Ausgang A2 (max. 1,5 A)
O1 Digitaler Ausgang A1 (max. 1,5 A)
Schaltbild bei galvanischer Trennung
von X1 und X2
Abbildung 2: Anschlussschema bei der Nutzung der galvanischen
Trennung von X1 und X2
galvanisch getrennt
Schaltbild ohne galvanische Trennung
von X1 und X2
Abbildung 3: Anschlussschema für die Umgehung der galvanischen
Trennung von X1 und X2, mittels Brücken
