Im RS 485-Betrieb muss, entsprechend der Leiteranzahl, eine Terminierung durch Abschlusswiderstände vor-
genommen werden.

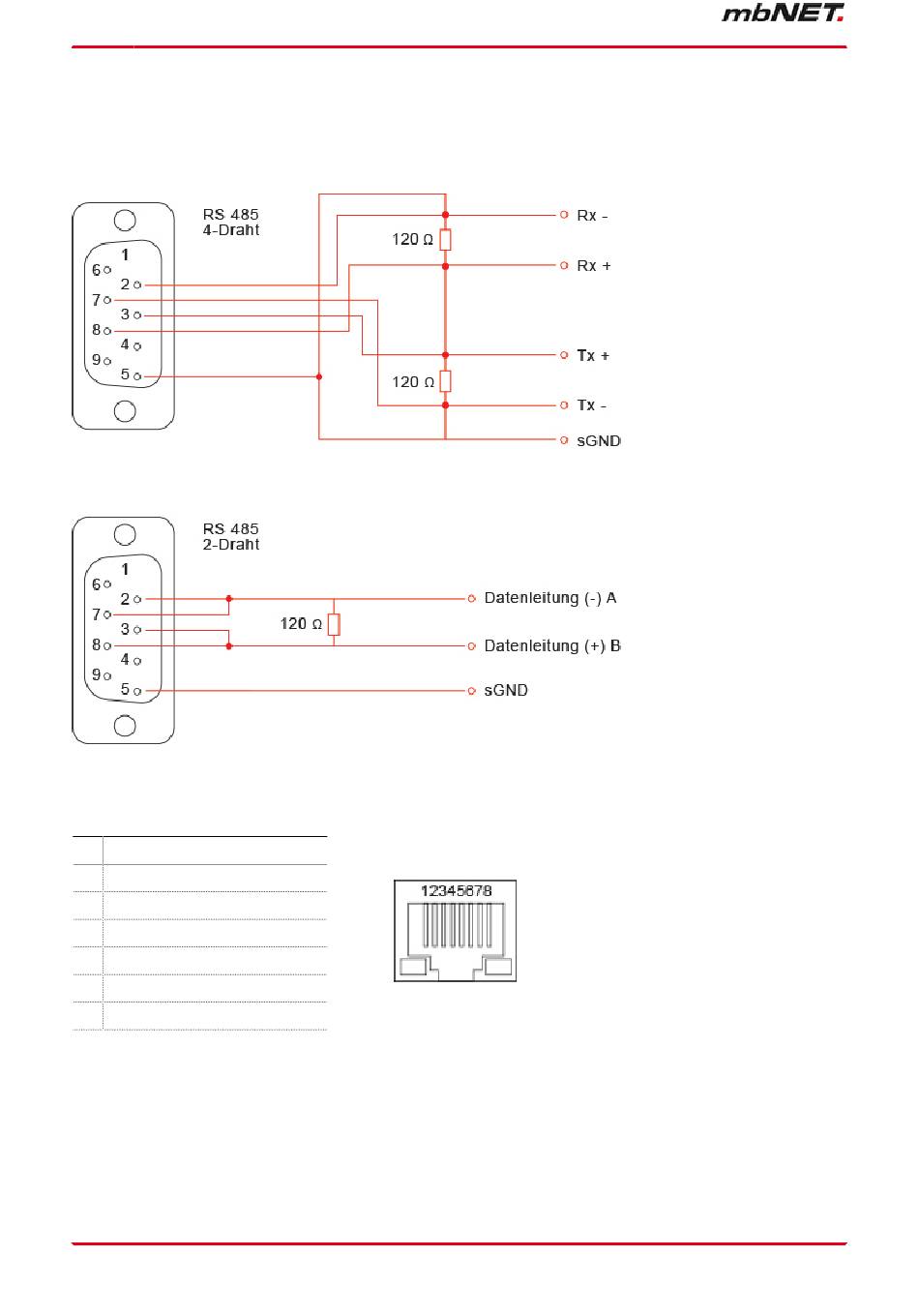

Untenstehend sehen Sie Beispielbeschaltungen für den 4-Draht- und 2-Draht-Betrieb.
Abbildung 4: Beispielbeschaltung für den 4-Drahtbetrieb
Abbildung 5: Beispielbeschaltung für den 2-Drahtbetrieb
13.4 Anschlussbelegung LAN-/WAN-Anschluss an der Gerätefront
Signal
1 TX+
2 TX-
3 RX+
4 Nicht belegt
5 Nicht belegt
6 RX-
Seite 34 von 292 | V 6.2.0 - ab HW02 - de | 19. 10. 2020 |
