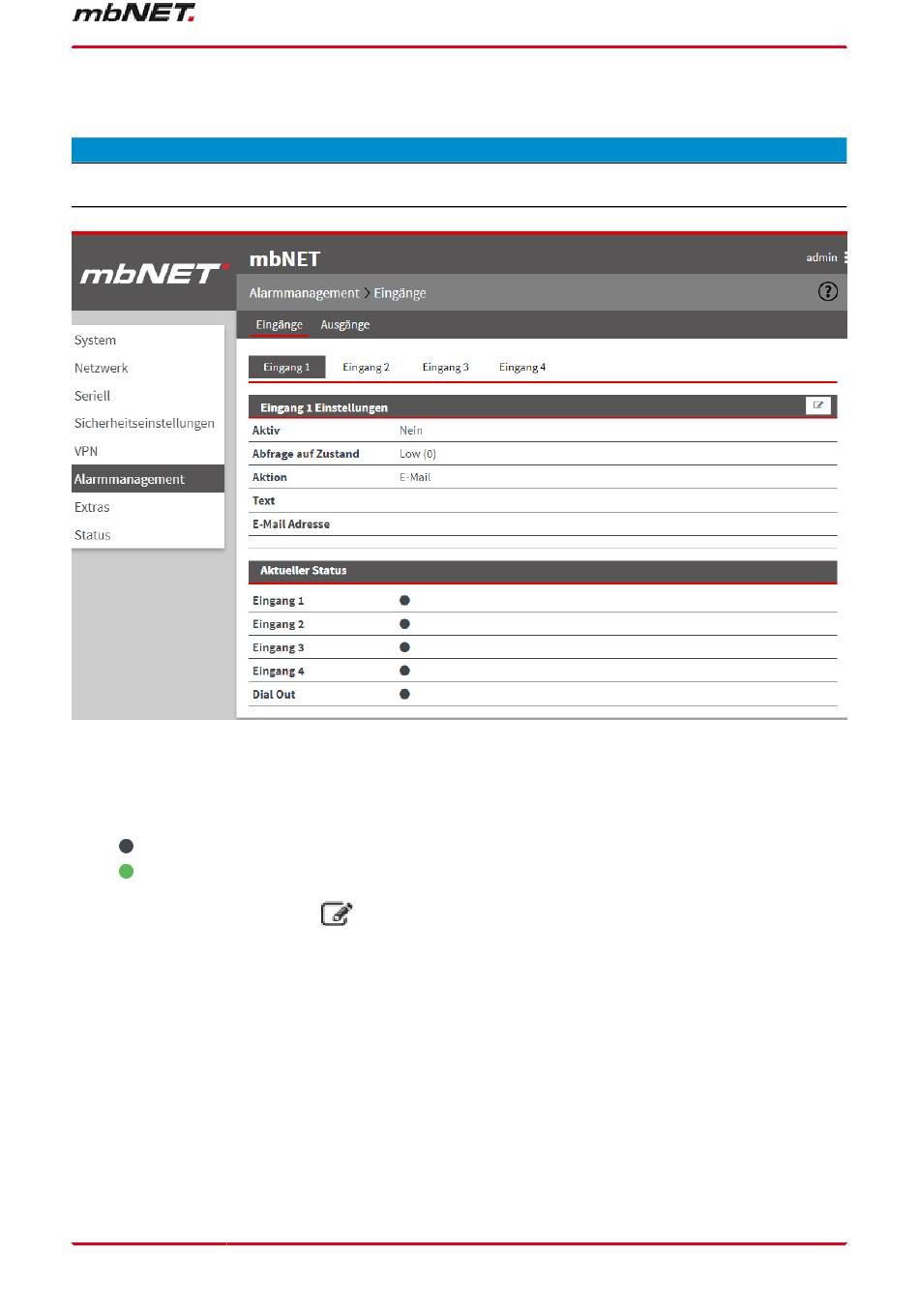

28.1 Digitale Eingänge - Konfiguration
Die Konfiguration von Eingang 1 ist stellvertretend für die Eingänge 2 - 4.
Unter Eingang 1 Einstellungen werden die Einstellungen des jeweils ausgewählten Eingangs angezeigt.
Unter Aktueller Status wird der jeweilige aktuelle Status (1 oder 0) der einzelnen Eingänge, sowie des Dial
Out Tasters durch ein LED-Symbol angezeigt.
graues LED-Symbol =
grünes LED-Symbol =
Klicken Sie auf das Editier-Symbol
HI NW EI S
kein Signal (0)
Low = 0 - 3,2 V DC
Signal liegt an (1)
High = 8 - 30 V DC
, um den jeweils ausgewählten Eingang zu konfigurieren.
Alarmmanagement | Seite 229 von 292
