Bezeichnung
eigene
Stationsadresse
Mit dieser Stationsadresse meldet sich der angeschlossene Router im MPI/DP Netzwerk an. Dies ist not-
wendig, wenn die Kommunikation ausschließlich über RFC1006 erfolgen soll. In einem Mischbetrieb von
Verbindungen mit Netzwerktreiber und RFC1006, meldet sich der Router immer mit der Adresse an die in
der zuerst genutzten Verbindung angegeben ist.
Aktiviere Routing
über RFC1006
Stationsadresse des
Routing Gateways
Soll auf einen Bus-Teilnehmer (Slave) in einem unterlagerten und nicht direkt verbundenen Netzwerk zu-
griffen werden, muss im Router die Stationsadresse der SPS mit dem Netzübergang (Master) als Routing
Gateway eingetragen werden.
Beispiel:
Die SPS (Master) ist über MPI-Bus (Adresse 14) mit dem Router (Adresse 13) verbunden, am Profibus des
Masters (Adresse 4) ist ein Teilnehmer (Adresse 5) angeschlossen. Um jetzt über den Router (Adresse 13)
per MPI auf den Teilnehmer mit der Adresse 5 am Profibus zuzugreifen muss das Routing aktiviert werden.

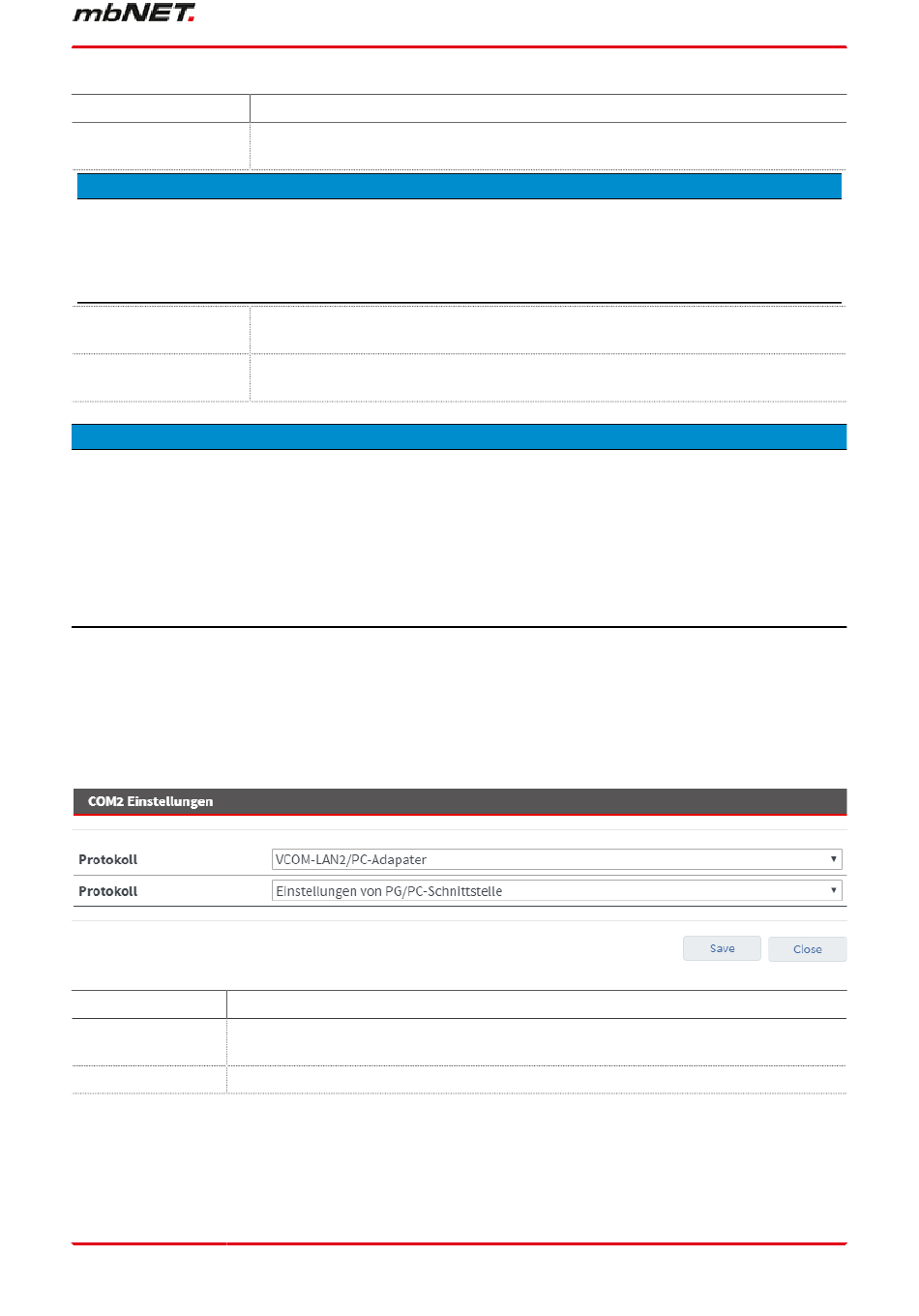

Protokoll: VCOM-LAN/PC-Adapter
Bei der Prortokoll-Wahl VCOM-LAN2/PC-Adapter, muss die PG/PC Schnittstelle auf einen PC-Adapter (MPI/
PROFIBUS) eingestellt werden. Ist die Busgeschwindigkeit höher als 1,5 MBit/s muss dies manuell vorgegeben
werden.
Bezeichnung
Beschreibung
Protokoll
Auswahlfeld des Protokolls. Sie können zwischen einer Verbindung über MPI/Profi-
bus Netzwerktreiber oder VCOM-LAN2/PC-Adapter auswählen.
Protokoll
Auswahlfeld der MPI/PROFIBUS-Baudrate.
Beschreibung
Wenn RFC1006 aktiviert ist, vergeben Sie hier eine eindeutige MPI/DP Stations-
adresse für den Router (mbNET).
HI N WE I S
Checkbox zum Aktivieren/Deaktivieren dieser Funktion.
Die aktivierte Funktion ermöglicht das Routing über RFC1006.
Wennie Funktion Routing über RFC1006 aktiviert ist, müssen Sie hier die Adresse
des Routing Gateways eintragen. werden (im Beispiel unten, Adresse 14).
HI NW EI S
Seriell (serielle Schnittstellen COM1/COM2) | Seite 145 von 292
