12 Anzeige-, Bedienelemente und Anschlüsse

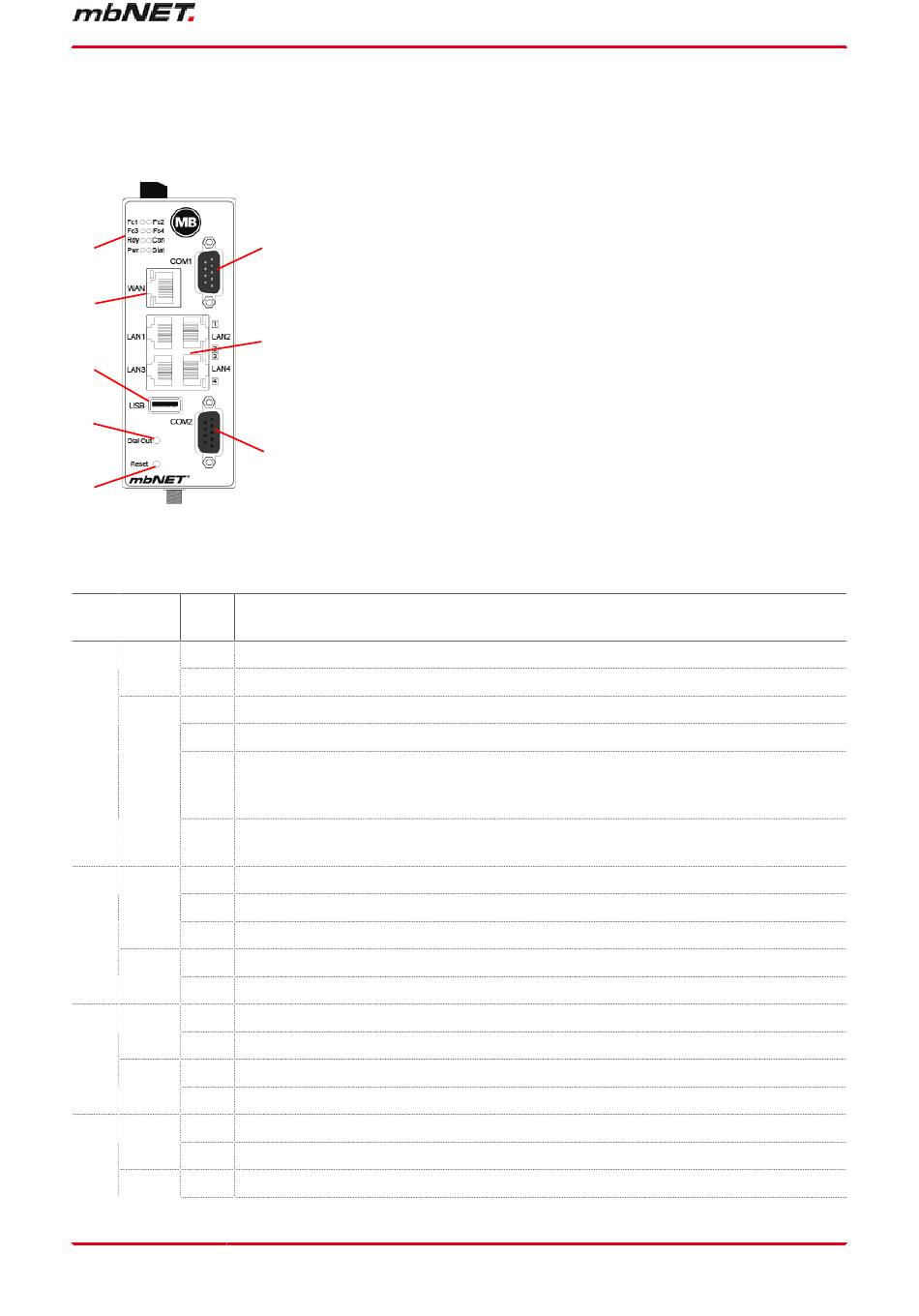

12.1 Ansicht Gerätefront
1.
2.
3.
4.
5.
Funktions- und Status-LEDs
LED LED- LED- Beschreibung
Farbe Status
Fc1 Orange aus Kein Datenverkehr an COM1 - eingehend
blinkt Datenverkehr an COM1 - eingehend
Grün aus Keine Datenverkehr an COM1 - ausgehend
blinkt (langsam, 1 Hz) Datenverkehr an COM1 - ausgehend
blinkt (sehr schnell, 5Hz) nach dem Gerätestart mit Werkseinstellungen:
SIMPLY.connect * ready und deaktiviert. Diese Funktion steht nur zur Verfügung, wenn das
Gerät auf seine Werkseinstellung gesetzt ist.
an SIMPLY.connect * ready und aktiviert - die Aktivierung erfolgt durch Betätigung des Tasters
Dial Out.
Fc2 Orange aus Kein Datenverkehr an COM2 - eingehend
blinkt Datenverkehr an COM2 - eingehend
an Bei MPI: Buskommunikation OK
Grün aus Kein Datenverkehr an COM2 - ausgehend
blinkt Datenverkehr an COM2 - ausgehend. Bei MPI: Datenverkehr auf dem Bus
Fc3 Orange aus GSM-Geräte: kein Empfang
blinkt GSM-Geräte: Blink-Frequenz 1 Hz == 20 % – 50 % Empfangsqualität
Grün aus GSM-Geräte: Empfangsqualitäts-Anzeige ist abhängig von Fc4
an GSM-Geräte: Fc3 grün + Fc4 grün: 71 % – 100 % Empfnagsqualität
Fc4 Orange aus GSM-Geräte: kein Empfang
blinkt GSM-Geräte: Fc4 orange + Fc3 orange): 1Hz == 51 % – 70 % Empfangsqualität
Grün aus GSM-Geräte: Empfangsqualitäts-Anzeige ist anhängig von Fc3
1 Funktions/Status-LEDs
8.
2 WAN-Schnittstelle
3 USB Host 2.0
4 Dial Out-Taster
7.
5 Reset-Taster
6 Serielle Schnittstelle COM2
7 LAN-Schnittstellen 1 – 4
4-Port-Switch
6.
8 Serielle Schnittstelle COM1
