3.7

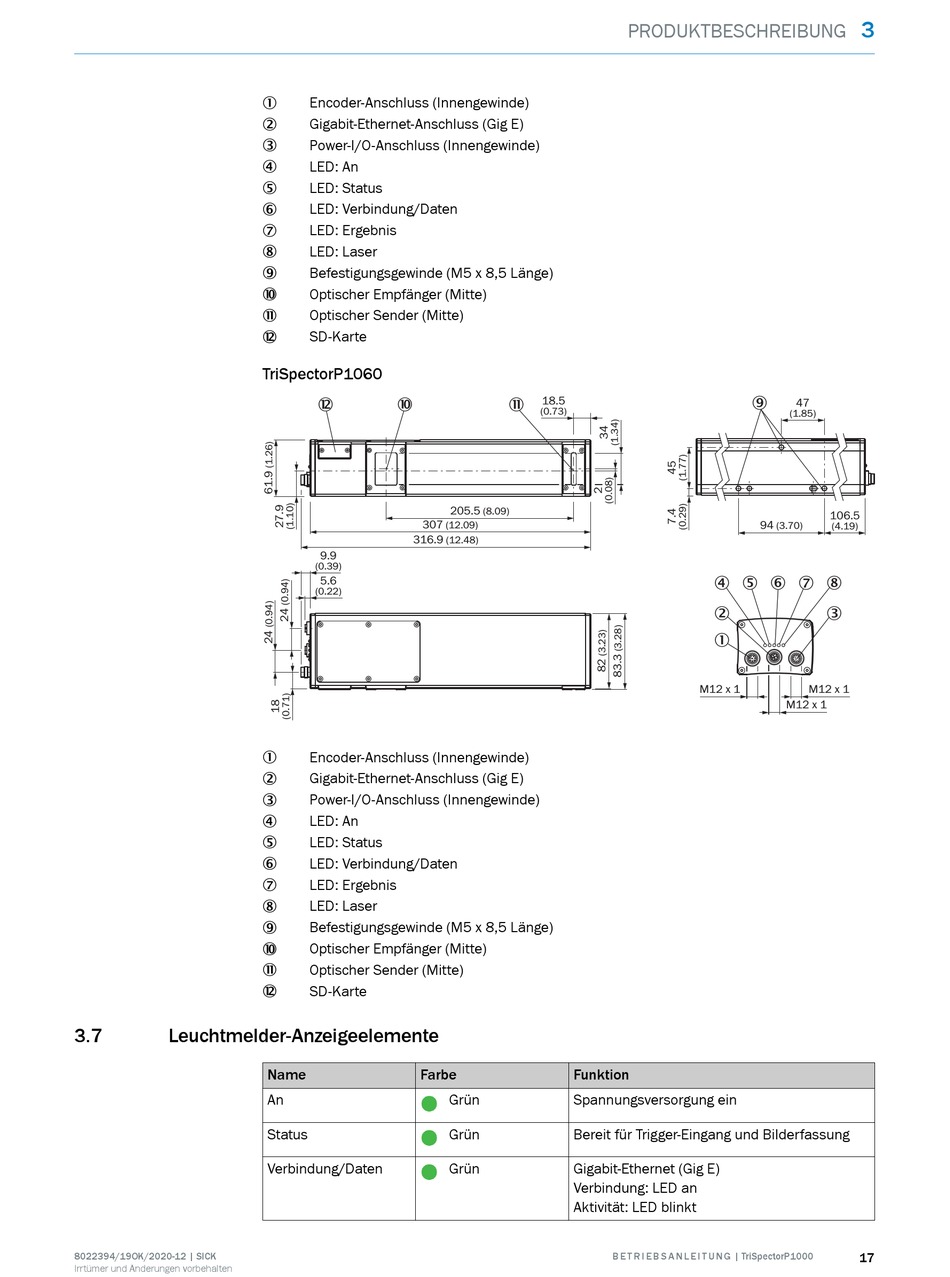

Leuchtmelder-Anzeigeelemente
8022394/19OK/2020-12 | SICK
Irrtümer und Änderungen vorbehalten
Encoder-Anschluss (Innengewinde)
1
Gigabit-Ethernet-Anschluss (Gig E)
2
Power-I/O-Anschluss (Innengewinde)
3
LED: An
4
LED: Status
5
LED: Verbindung/Daten
6
LED: Ergebnis
7
LED: Laser
8
Befestigungsgewinde (M5 x 8,5 Länge)
9
Optischer Empfänger (Mitte)
ß
Optischer Sender (Mitte)
à
SD-Karte
á
TriSpectorP1060
á
ß
307
316.9
9.9
(0.39)
5.6
(0.22)
Encoder-Anschluss (Innengewinde)
1
Gigabit-Ethernet-Anschluss (Gig E)
2
Power-I/O-Anschluss (Innengewinde)
3
LED: An
4
LED: Status
5
LED: Verbindung/Daten
6
LED: Ergebnis
7
LED: Laser
8
Befestigungsgewinde (M5 x 8,5 Länge)
9
Optischer Empfänger (Mitte)
ß
Optischer Sender (Mitte)
à
SD-Karte
á
Name
Farbe
An
Status
Verbindung/Daten
à
18.5
(0.73)
205.5
(8.09)
(12.09)
(12.48)
Funktion
Grün
Spannungsversorgung ein
Grün
Bereit für Trigger-Eingang und Bilderfassung
Grün
Gigabit-Ethernet (Gig E)
Verbindung: LED an
Aktivität: LED blinkt
B E T R I E B S A N L E I T U N G | TriSpectorP1000
PRODUKTBESCHREIBUNG
9
47
(1.85)
94
(3.70)
4 5 6 7 8
2
1
M12 x 1
M12 x 1
3
106.5
(4.19)
3
M12 x 1
17
